CSWP校准用TANGIX测试仪折弯结构件

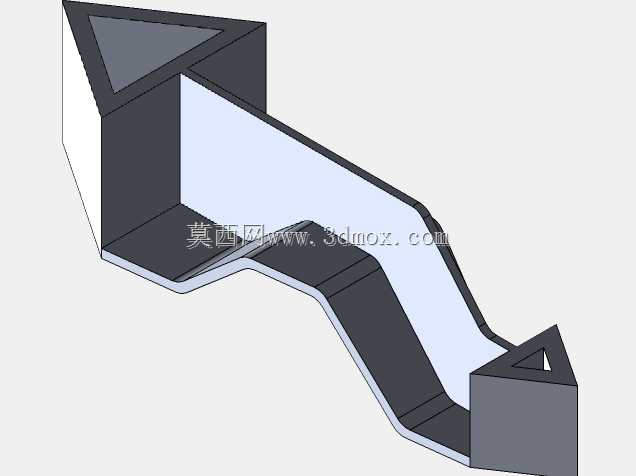

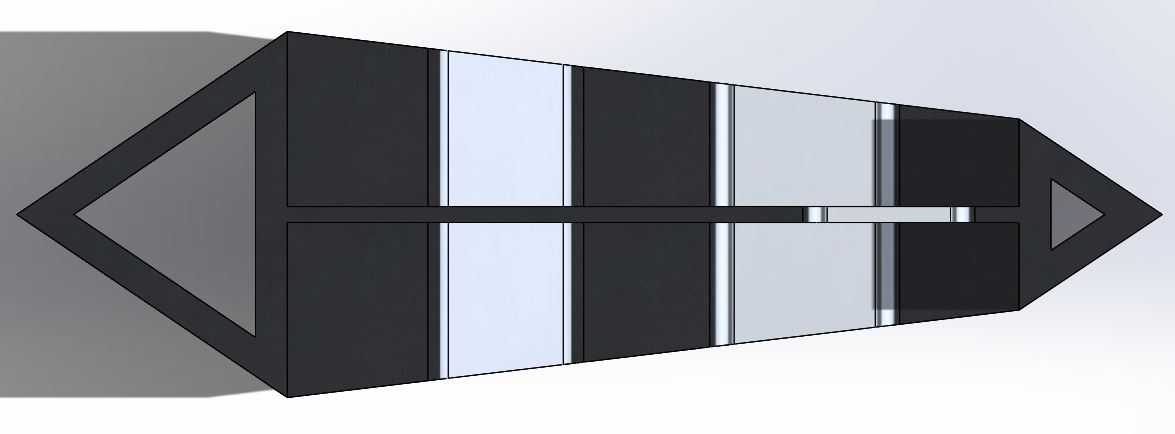

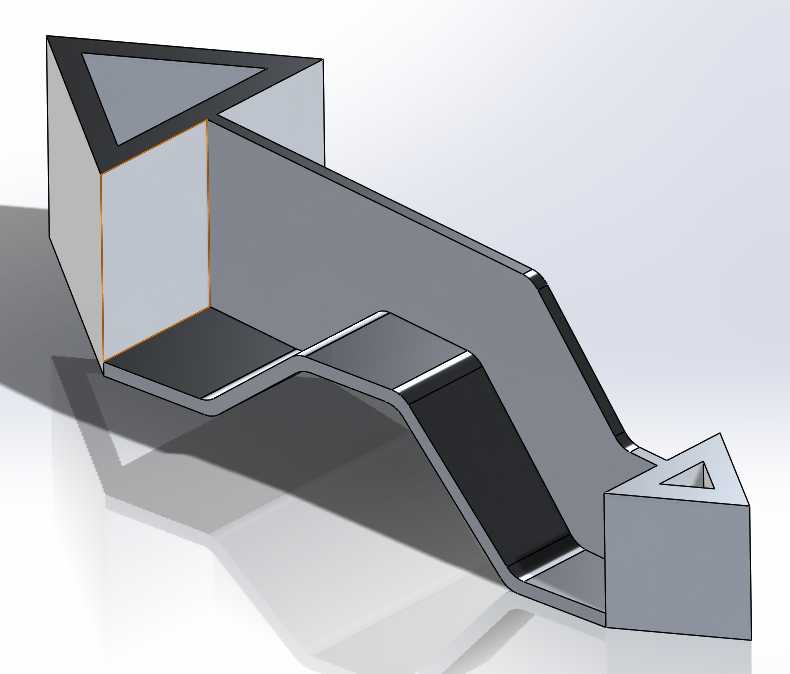

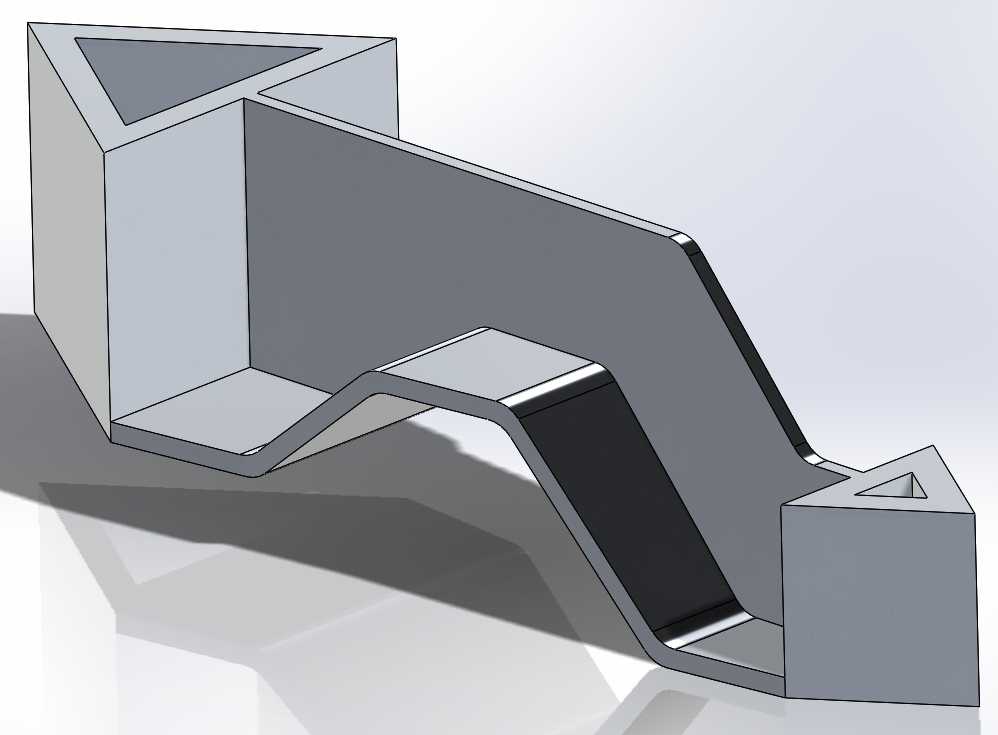

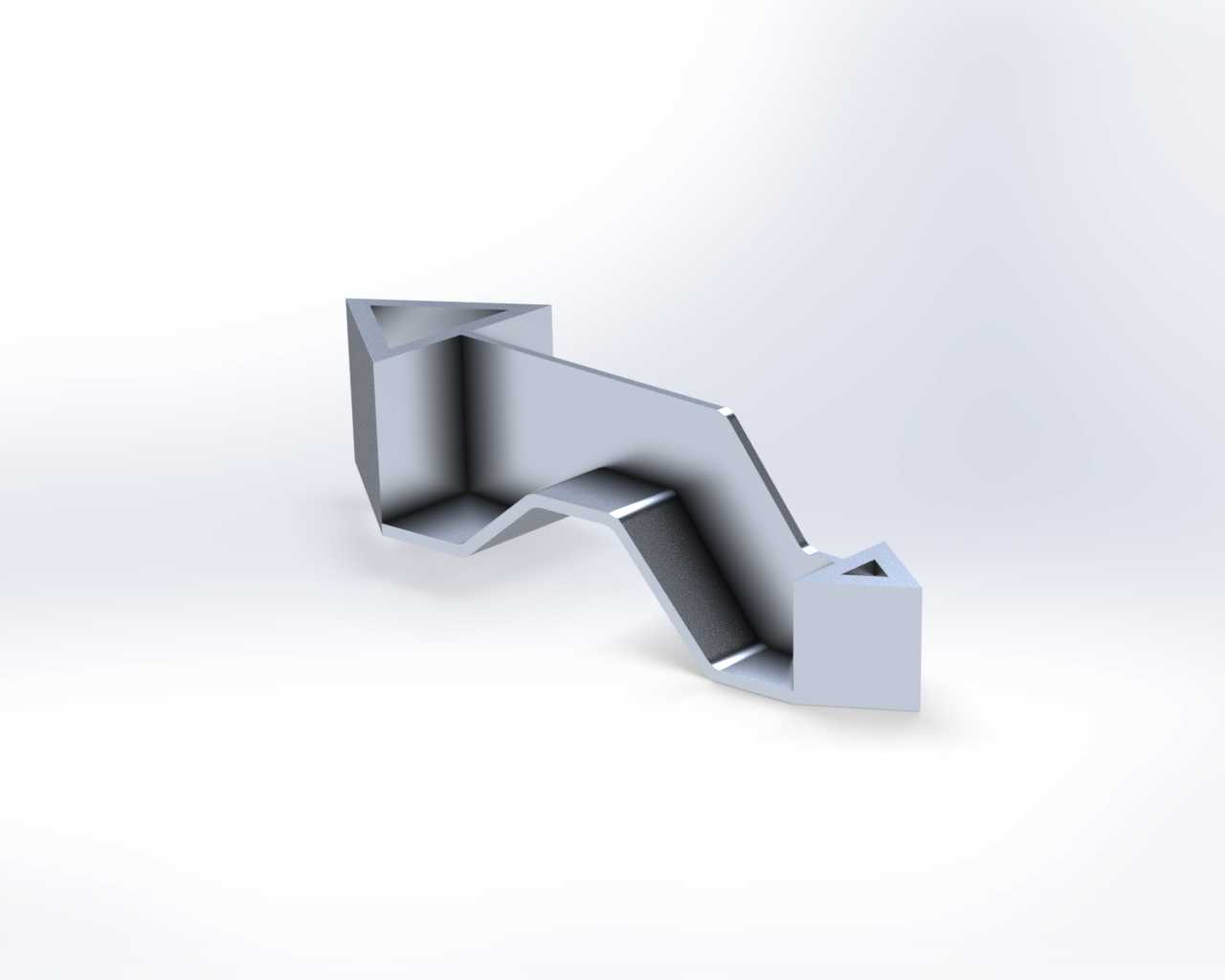

这款构件是面向SolidWorks CSWP技能认证考核场景设计的实操测试载体，主要用于三维建模技能考核环节的建模精度校验，也可作为日常建模练习的实操参照样件，帮助结构设计从业者熟悉多特征叠加建模的思路与尺寸管控要点。构件整体采用连续折弯的长条式布局，两端设置三角形截面的端块结构，中间段通过多道连续折弯形成阶梯状的起伏形态，每道折弯的转角处都做了等半径的圆角过渡处理，避免钣金加工过程中出现应力集中开裂的问题，同时也能保证建模过程中特征生成的稳定性，不会出现薄壁特征报错的情况。两端的三角端块为封闭的空心薄壁结构，三角截面的三个边尺寸完全一致，端块与中间折弯段的衔接处采用共面贴合的连接方式，衔接位置的壁厚与中间段保持统一，没有出现壁厚突变的情况，能够满足实际钣金折弯加工的工艺要求，不会出现加工时材料拉伸变形超差的问题。在实际考核应用场景中，该构件的每一处尺寸都设置了明确的公差校验点，从两端三角块的截面边长、折弯段的每一段水平投影长度、折弯角度，到转角处的圆角半径、整体构件的壁厚，都对应CSWP考核中的不同技能点，能够全面校验建模人员对草图绘制、特征拉伸、薄壁设置、折弯特征生成、尺寸约束添加等核心操作的掌握程度。设计过程中特意规避了过于复杂的曲面特征，全部采用常规的机械结构特征组合，既能够覆盖核心建模技能的考核点，又不会因为过于偏门的特征增加不必要的考核难度，同时构件的整体外形尺寸控制在常规桌面实操的范围内，不需要过大的建模运算资源，普通配置的设计电脑都能够流畅完成建模操作。构件的安装边界没有设置额外的安装孔位，因为其本身作为测试校验样件使用，不需要固定在特定设备上，放置在水平工作台面即可完成尺寸校验与建模对照，中间折弯段的底部平面为水平支撑面，放置时能够保持稳定，不会出现倾斜晃动的情况，方便考核过程中进行尺寸测量与建模结果比对。在建模练习场景中，该构件能够帮助练习者建立从二维草图到三维薄壁结构的建模逻辑，理解多段折弯结构的尺寸标注逻辑与约束添加方式，掌握不同特征之间的衔接处理技巧，避免出现特征之间干涉、壁厚不均、特征生成失败等常见建模问题。
