M10螺纹衬套式紧固连接组件

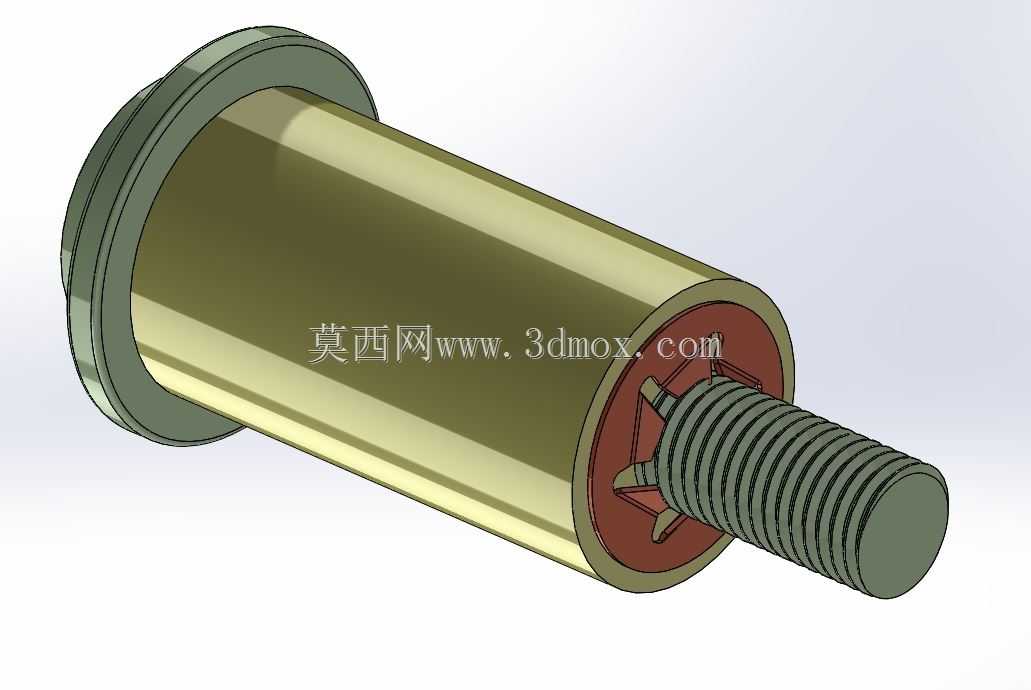

　　这套带外螺纹的筒状紧固连接件，在通讯设备内部走线支架固定、小型工控机箱侧板锁紧、消费电子外壳装配场景里十分常见，很多现场装配人员习惯把它归为带垫圈的螺柱组件，实际结构是把承压法兰盘、中空导向筒体、端部锁紧螺纹段整合为一体，省去了平垫圈单独选配、装配时漏装垫圈的麻烦。

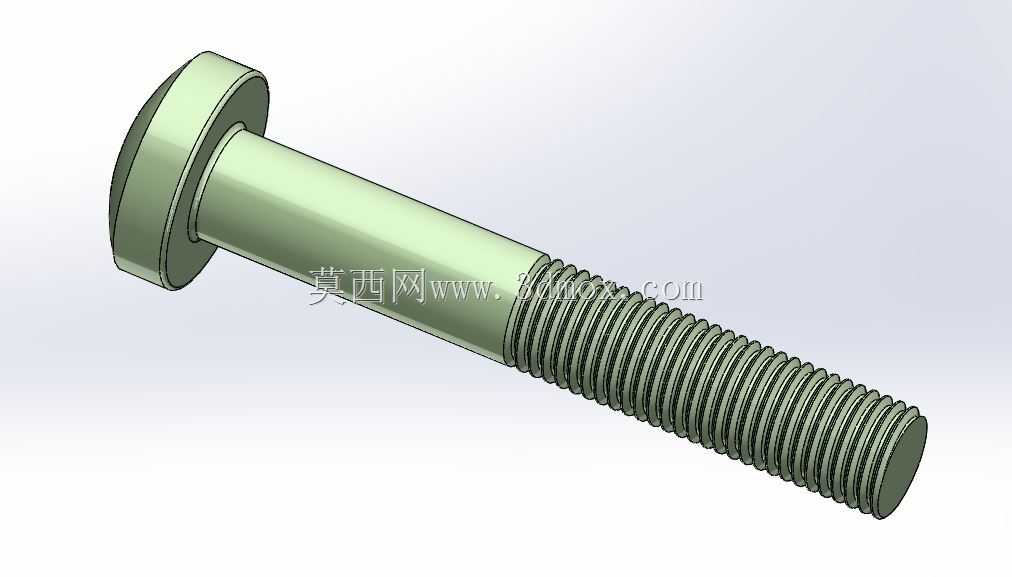

　　从实际装配逻辑来看，端部M10外螺纹段负责和配对的内螺纹孔旋合，螺纹收尾处做了平缓退刀过渡，避免旋入最后几牙时出现卡滞、刮伤配对螺纹孔的问题；筒体外侧的光滑圆柱面在穿入安装孔时起到导向作用，哪怕安装板上的预制孔存在小范围同轴度偏差，筒体也能顺势滑入，不会像全螺纹螺柱那样牙顶直接剐蹭孔壁，把安装孔表面的喷塑、阳极氧化层刮掉造成防锈层破损。根部的加宽法兰盘就是承担垫圈功能的部分，法兰下端面和被连接件表面完全贴合，锁紧后压紧力均匀分散在更大的接触面积上，不会像普通窄边螺母那样在薄铝板、塑料面板表面压出凹痕，甚至把脆性塑胶件压裂。

　　建模过程中首先要锁定的就是安装边界尺寸：法兰盘的外径要比被连接件上的过孔直径大出足够余量，通常单边留出3到5毫米的压紧边，要是法兰外径做小了，锁紧时接触面压强大，软质板材很容易出现局部凹陷；筒体的长度需要匹配叠装的多层板总厚度，不能出现筒体已经顶到对面安装面、螺纹还没旋入足够啮合牙数的情况，一般要求螺纹旋合长度不小于螺纹公称直径的1.2倍，M10规格下有效啮合牙数要保证在6牙以上，才能达到额定的锁紧抗拉强度。筒体的内孔并非实心结构，中空设计一方面可以让走线从中穿过，在通讯设备的天线支架、信号模块安装位，射频同轴线缆可以直接从衬套内部走，避免线缆被金属锐边割破绝缘层；另一方面也能整体降低零件自重，在手持终端、便携式检测设备这类对重量敏感的产品里，相比实心螺柱能减少近六成的金属耗材用量。

　　结构细节上，法兰和筒体衔接的位置做了小圆角过渡，没有尖锐的直角应力集中，当设备承受振动、冲击载荷时，交变应力不会在焊缝式的直角位置累积开裂，这一点在车载通讯设备、户外移动基站的挂载组件里尤为关键——长期路面颠簸带来的高频振动，如果衔接处是清角直角，经过几万次振动循环后很容易在根部萌生疲劳裂纹。螺纹段和筒体衔接的位置预留了退刀槽，槽宽和槽深匹配标准螺纹车削加工的退刀需求，不管是数控车批量加工还是后期二次套丝修整，都不会出现牙型不完整、螺纹末端乱牙的缺陷。

　　选型搭配时要注意，这套组件的压紧面是法兰下端面，安装时不需要额外加装平垫圈，如果现场有防松需求，可以在螺纹段旋入端搭配弹性垫圈或者涂覆螺纹锁固胶，不要在法兰和被连接件之间叠加多余垫片，否则会额外增加装配累积误差，反而让法兰的压紧面无法完全贴实。三维建模时把螺纹牙型按照标准公制三角螺纹参数绘制，牙型角60度，牙顶和牙底的细微圆弧倒角都要还原，不能用贴图代替螺纹结构，否则后续做干涉检查、装配模拟时，无法判断螺纹旋入过程中是否和周边零件发生空间碰撞；中空内孔的壁薄厚要均匀，壁厚控制在2毫米以上，既保证整体刚性，也避免注塑或者机加工时出现壁薄变形。在整机装配的空间校核里，要留出法兰盘外侧的扳手操作空间，法兰外缘和周边相邻零件的侧壁至少留出2毫米以上间隙，方便装配时用套筒或者扳手夹持锁紧，不会出现工具伸不进去、无法施加规定锁紧扭矩的问题。
