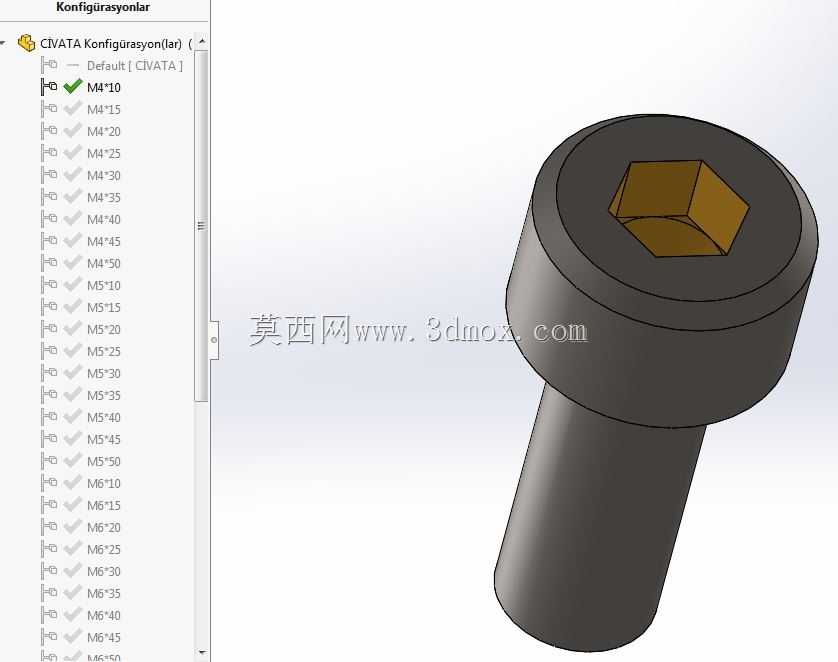

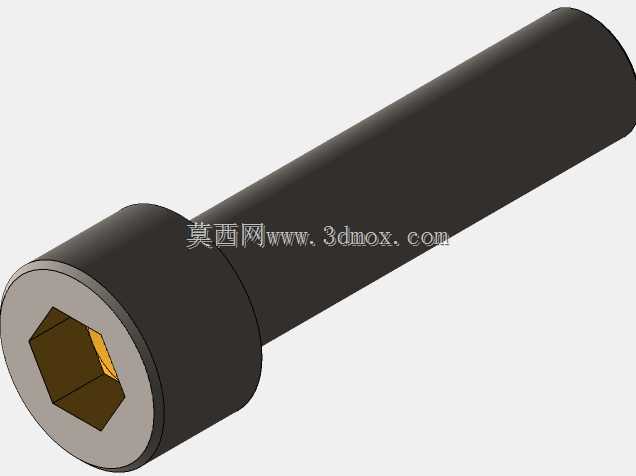

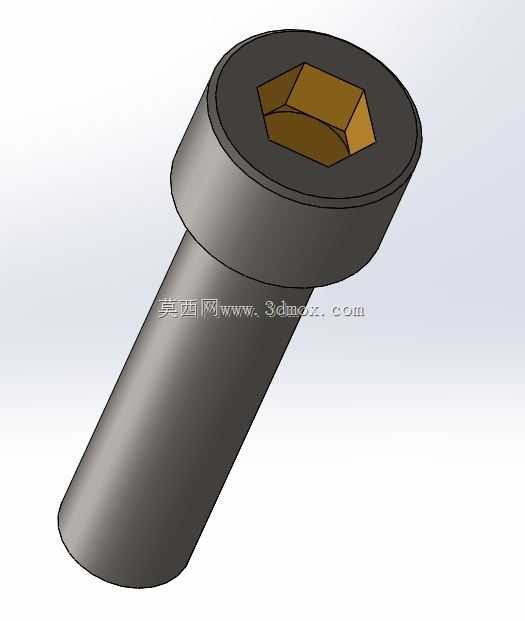

这套紧固件三维套件覆盖M4、M5、M6、M8、M10五种工程中使用频率最高的内六角圆柱头螺钉规格,建模时完整还原了螺钉头部的内六角驱动槽、圆柱头承载端面、光杆过渡段以及全段外螺纹结构,每一处尺寸都对应通用紧固件的常规选用参数,没有做夸张的异形修改,完全贴合车间实际采购、装配的标准件形态。
从实际使用场景来看,这类内六角圆柱头螺钉是机械结构里应用范围最广的紧固件之一:在自动化设备的铝型材机架拼接工位,M5、M6规格的螺钉可以直接嵌入型材预置的T型槽内,圆柱头的大端面能够均匀压紧型材拼接面,不会像沉头螺钉那样对安装孔的锪孔深度有严苛要求,新手装配时也不容易出现头部压偏、型材表面被压出凹痕的问题;在小型工装夹具的固定板连接场景,M4螺钉多用于固定薄型定位块、传感器安装支架,本身占用的头部外径更小,能在狭窄的夹具排布空间里留出足够的扳手操作间隙;M8、M10的大规格螺钉则更多用在减速机安装座、电机支撑脚、重型直线导轨的锁紧位置,这类位置需要承受设备启停时的交变剪切载荷,圆柱头的杆部过渡圆角可以避免应力集中在头杆衔接处,长期受载也不容易出现螺钉断裂的故障。
设计这套模型的时候,首先梳理了不同规格螺钉的安装边界差异:很多新手工程师在排布螺钉孔位时,只记得查螺纹底孔直径,却忽略了内六角扳手的操作空间——比如M4内六角螺钉对应的3号内六角扳手,拧紧时需要在头部上方留出至少12mm的垂直操作空间,如果旁边紧贴立板,扳手根本无法整圈转动,只能用开口扳手一点点拧,装配效率会大幅下降;M10螺钉对应的8号内六角扳手,所需的垂直操作空间要超过25mm,在做紧凑结构设计时必须提前把这个空间预留出来,模型里把头部的内六角槽深度、槽口对边尺寸都按实际加工标准做了还原,工程师在三维装配环境里直接做干涉检查,就能提前发现扳手空间不足的问题,不用等到零件加工完试装时才返工改孔位。
螺钉的外形尺寸逻辑也完全遵循实际装配需求:圆柱头的直径普遍是螺纹公称直径的1.5到1.6倍,头部厚度约为螺纹直径的0.6到0.7倍,这个比例不是随意设定的——头部端面的接触面积足够大,拧紧时压强不会超过被连接件的表面屈服强度,比如连接铝合金板材时,不会因为拧紧力过大把铝板表面压出塌陷;头杆衔接处的过渡圆角也做了精确还原,这个位置是螺钉受拉、受剪时应力最高的区域,如果建模时删掉圆角做成直角,后续做有限元受力分析时,会在直角位置算出不符合实际的虚假应力峰值,误导工程师选错螺钉的强度等级。
不同规格的螺钉在建模时也区分了常用的杆长适配逻辑:M4、M5的小规格螺钉常见杆长在8mm到30mm区间,多用于薄板叠层连接,拧入螺纹孔的有效深度一般控制在螺纹直径的1.5到2倍,拧入太深会导致底部螺纹孔被顶死,太浅则啮合牙数不足容易滑牙;M8、M10的大规格螺钉常见杆长在20mm到80mm区间,除了穿过被连接件的通孔长度,还要预留出弹垫、平垫的厚度空间,模型里可以直接根据不同的叠层厚度调整螺钉伸出长度,在装配体里实时验证螺纹啮合长度是否合理。
从功能特性上看,内六角驱动形式的优势在这套模型里也能直观体现:驱动槽藏在圆柱头内部,拧紧时扳手完全嵌在槽内,不会像外六角螺钉那样扳手容易从头部滑脱,也不会像十字槽螺钉那样槽口容易被拧花;圆柱头的外圆是完整光滑面,即使安装位置旁边有运动的线缆、气管,也不会刮破管线外层,在设备内部走线密集的区域使用安全性更高。在做设备维护拆解时,内六角槽的存污能力也比十字槽更强,车间里的少量灰尘、切削液干涸残留不会直接把槽填满,清理后扳手就能正常插入,适合机床、工程机械这类工况相对恶劣的使用场景。
这套多规格组合模型在选型阶段的实用性很强:工程师做结构设计时不需要逐个从零绘制螺钉,直接按照连接位置的载荷大小、空间尺寸选取对应规格的模型调入装配体,既能快速完成紧固件排布,也能同步核对通孔直径、沉头避让空间、扳手操作间隙所有安装边界,从建模阶段就规避装配干涉、强度不足、工具无法操作这类常见问题,整套模型的结构细节完全匹配真实标准件的加工形态,不管是做装配演示、工程出图还是受力仿真,都能直接使用,不需要额外修正结构细节。
