弯管中心线路径提取演示三维结构

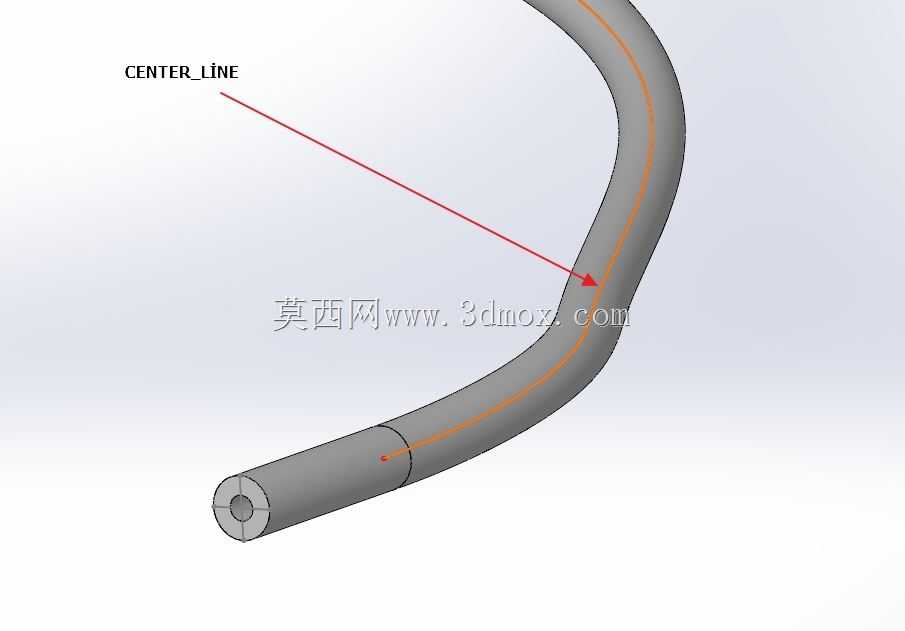

　　在通讯设备布线、机柜走线以及线束护套设计中，经常会遇到已经给定外部弯管形态，却需要反向获得内部走线基准的情况。这个结构围绕一根带弯曲段的圆管展开，重点不是单纯建立管材外观，而是把弯管内部的中心线路径清晰表达出来。图中红色CENTER_LINE标识从管体一端延伸至弯曲区域，直观呈现管路轴线与外壁之间的对应关系，适合用于线缆穿装、柔性护套布置以及扫描类特征重建的教学与校核。

　　从实际使用场景看，通讯工具类产品内部空间往往比较紧凑，数据线、电源线、信号线在经过转折位置时，不能只按直线距离估算长度。若缺少准确中心线，线缆长度、最小弯曲半径和端部预留量都会出现偏差。该结构将弯管的几何轮廓与中心轨迹同时展示，设计人员可以沿中心线测量弧长，判断穿线时的牵引路径，也可以把轴线作为扫掠路径，重新生成不同壁厚、不同内径或不同材料的管体。

　　弯管端部采用圆形截面，端面处可见同心圆式截面表达，说明模型保留了管体径向尺寸关系。直管段与弯曲段之间平滑过渡，没有突然折角，这种形态更接近真实通讯走线护管、设备连接套管或柔性线缆外护件。弯曲部分的曲率连续性对线缆寿命影响明显：曲率过小会增加穿线阻力，也可能使内部导线局部受力；曲率过大则会浪费安装空间。通过中心线可以直接检查弯段半径是否满足线缆允许弯曲范围，而不是仅凭外表面目测。

　　建模思路上，这类零件通常先确定空间路径，再以圆形轮廓沿路径扫描形成实体。若工作方向反过来，即从已有弯管实体中提取轴线，则需要依据截面圆心、管壁等距关系或骨架曲线重建中心轨迹。图中把中心线置于管体内部并以箭头指向关键弯段，正是为了说明外部形状与内部路径之间的映射逻辑。对于结构工程师而言，这种方法不仅适用于单根弯管，也可推广到多段连续弯管、波纹管、线束护套和机器人末端拖链等对象。

　　安装边界方面，直管端部可作为与接头、护套或设备面板配合的基准面。端面圆轮廓需要与接头孔径、卡扣宽度或密封件尺寸匹配；弯曲段则要预留外侧避让空间，避免管体在装配后与相邻钣金、支架或电子元件干涉。沿中心线布置线缆时，还应在两端保留适当直线段，便于接头压接、扎带固定和维护拆装。若弯管用于通讯工具外壳内部，中心线还能帮助评估信号线缆与电源线缆之间的距离，减少交叉缠绕和不必要的电磁耦合风险。

　　该结构的价值在于把容易被忽略的走线基准显性化。外观上看它只是一根弯曲圆管，但工程设计中真正决定穿线长度、弯曲安全性和装配可行性的，是内部那条连续、平滑、可测量的中心轨迹。借助这一表达，设计人员可以在管路造型、线缆敷设和结构校核之间建立统一参考，减少后期样机装配时因路径判断不准造成的返工。
