内六角圆柱头全螺纹紧固螺钉

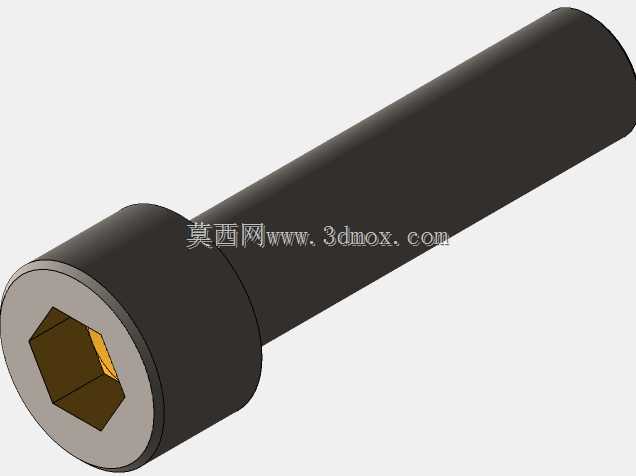

　　在自动化产线的工装夹具、机床防护板、模具模板叠装以及各类钣金支架的连接中，内六角圆柱头螺钉是出现频率最高的紧固件之一。这套三维数模完整还原了一颗圆柱头内六角螺钉的几何特征：头部为带倒角过渡的圆柱形，端面中心加工出标准内六角驱动孔，杆部为全螺纹结构，末端带有便于旋入的倒角。

　　从实际装配角度看，圆柱头螺钉的最大优势在于头部可以沉入预制的沉孔或台阶孔内。相比外六角螺栓需要预留扳手回转空间，内六角驱动只需要沿轴向插入六角扳手，因此在狭小腔体、密集孔位以及要求连接件表面平整的场合，这种螺钉几乎是唯一选择。模具行业里模板与垫板的叠合锁紧、液压阀块的端盖固定、机器人末端执行器上传感器支架的安装，普遍采用这种形式，螺钉头沉下去之后不占用外部空间，也不会与运动部件发生干涉。

　　建模时头部与杆部的衔接圆角是容易被忽略的细节。数模在头杆交界处保留了过渡圆角，这一特征对应真实零件的冷镦成型工艺——螺钉头部由线材镦锻而成，根部圆角能够显著降低应力集中，在承受预紧力和交变载荷时避免在头杆交接处发生断裂。如果在做有限元分析或装配校核时把这处圆角简化成直角，得到的应力结果会偏保守甚至失真，因此保留该圆角对工程仿真具有实际意义。

　　内六角孔的深度与对边尺寸按照相应强度等级的标准取值，孔底保留了成型工艺留下的锥形凹底，而非简单的平底通孔。这一细节在数模中通过六角孔末端的锥面体现，对应冷镦时冲针的形状。驱动孔与扳手的配合间隙需要合理：间隙过小，扳手在受载后容易卡死在孔内难以拔出；间隙过大，则会导致扳手与孔壁接触面积减小，施加较大扭矩时容易把六角棱角拧圆。结构设计人员在选型时应根据所需预紧力对照扭矩等级表，选择合适的螺钉规格与强度等级，而不是仅凭孔位大小随意配钉。

　　杆部全螺纹的设计意味着这颗螺钉可以在整个长度范围内与螺母或螺纹孔啮合，适用于被连接件总厚度变化较大、或者需要通过螺纹旋入深度调节夹紧位置的场合。螺纹段采用真实螺旋牙型建模，牙顶与牙底的比例、螺距与公称直径的对应关系均符合普通公制螺纹规范，在干涉检查中能够真实反映螺纹旋合状态，而不是用光滑圆柱杆近似代替——后者在做装配动画或出工程图时往往会漏掉螺纹啮合长度这一关键尺寸。末端的45度倒角既是导入角，引导螺钉顺利进入螺纹底孔，也去除了热处理后可能存在的毛刺。

　　安装边界方面，使用这类螺钉需要在被连接件上加工沉头孔：沉孔直径略大于螺钉头外径，沉孔深度保证头部完全沉入且不高出结合面，沉孔底部与杆部穿过的通孔之间保留同轴度要求。布置螺钉时，孔中心到零件边缘的距离、相邻螺钉的间距都要满足扳手操作空间和铸件壁厚的最小要求。三维数模可以直接调入装配体，用于验证沉孔深度是否足够、扳手插入后是否与相邻特征碰撞、螺钉末端旋入螺纹孔后是否会顶到对侧腔壁。

　　在选材与表面处理层面，这类螺钉常见8.8级、12.9级合金钢发黑处理，或不锈钢材质用于耐腐蚀环境。数模采用的深色外观正对应发黑或氧化处理的高强度螺钉，这类零件在模具、机床、自动化设备中承担主要的夹紧预紧功能。设计人员调用该模型时，可结合自身设备的载荷工况确定旋合长度：一般旋入铸铁件约为1.5到2倍公称直径，旋入钢件约为1到1.5倍，旋入铝合金等软材料则需进一步加深，以保证螺纹牙的承载能力不被拉脱。
