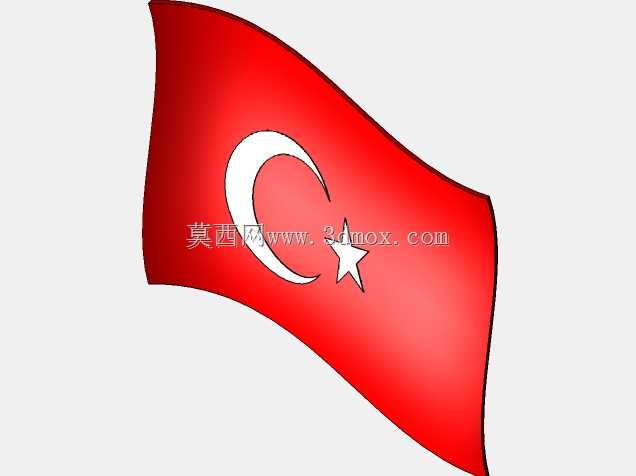

飘扬状态土耳其国旗曲面造型

　　做这个曲面造型的时候，最先要处理的不是旗面的图案，而是布料在风场里自然扬起的空间形态。日常工程场景里这类飘扬旗面很少作为承力结构件出现，更多用在会展展台布置、外事活动布景、主题展厅装饰、文创产品打样、影视道具预制以及虚拟场景素材搭建环节，它不需要承担机械载荷，但对曲面光顺度、图案随曲面变形的贴合度要求很高，一旦曲面褶皱走向不符合布料受力逻辑，渲染或者3D打印出来的成品就会显得生硬，像硬塑料片而不是柔性织物。

　　建模初始阶段先确定旗面的基准边界，常规悬挂展示的旗面左侧为固定边，也就是套在旗杆上的直边，这条边在整个风载变形里位移量最小，几乎保持竖直，其余三条边属于自由边，受气流作用会产生不同幅度的飘移。我在搭骨架线的时候没有直接拉整面，而是先沿旗面宽度方向布置了七条横向样条曲线，每条曲线的起伏幅度从固定边往自由侧逐步增大，靠近旗杆的第一条横向曲线挠度控制在很小范围，越往旗面右侧外伸端，曲线的上下波动量越明显，同时旗面的右上角会比左上角略微向后偏移，模拟风从正面吹过时旗尾向后扬起的姿态。

　　纵向的控制线则用来约束褶皱的走向，真实布料被风吹动时不会出现规则均匀的波浪，褶皱的波峰波谷间距从固定端到自由端逐渐拉开，靠近旗杆的位置布料被牵拉得更紧，褶皱细密且起伏浅，到旗尾区域布料不受约束，褶皱更宽、曲面扭转角度更大。搭建双轨扫掠或者边界曲面的时候，要特意让相邻曲面片的曲率连续，不能出现局部硬折痕，织物哪怕在强风下出现弯折，过渡区域也是圆滑的，除非是被尖锐物体勾住才会产生死折。

　　曲面主体完成之后再处理图案的贴合，土耳其国旗的红色旗底、白色新月和白色五角星都不是平面贴图，在实体化或者3D打印场景里，图案区域可以做微凸或者微凹的0.1到0.2毫米层级落差，既保证上色时边界清晰，也不会破坏旗面整体的柔性观感。图案定位要严格遵循旗面比例规范，新月的开口朝向旗尾方向，五角星位于新月开口的外侧，所有图案元素在映射到起伏曲面的时候，要采用UV随曲面延展的映射方式，不能直接平面投影，否则在曲面褶皱坡度较大的位置，星月图案会被拉伸变形，比例失调。我在调整映射参数的时候特意核对了几个大坡度曲面区域，五角星的五个角在曲面扭转位置没有出现拉长或者压扁，新月的内外两条弧线曲率过渡自然，没有因为曲面起伏出现断边。

　　安装边界这块，左侧固定边预留了和旗杆配合的直边区域，厚度方向如果是做实体展示件，旗面整体壁厚控制在1.5到2毫米，边缘做0.3毫米的圆角收边，避免薄边打印或者加工时出现翘曲。固定边上可以均布两到三个安装孔位，孔位间距根据配套旗杆的卡扣尺寸设定，孔边做局部加厚处理，防止长期悬挂时固定位置被拉扯撕裂。如果是用作软质布艺道具的参考模型，曲面造型完成后可以直接展开下料，展开时要注意褶皱区域的布料延展量，下料尺寸比平面旗面标准尺寸多放3%到5%的余量，避免缝制完成后绷紧导致飘扬弧度达不到设计效果。

　　实际应用里这个造型还可以直接导入渲染环境做动画，骨架线保留可调参数，只要修改横向样条曲线的控制点偏移量，就能快速生成不同风速下的旗面飘动序列帧，不用每次重新搭建曲面。展厅布置时如果要做多面旗帜阵列，只需要调整整体缩放比例适配现场旗杆高度，曲面的褶皱逻辑可以直接复用，不会出现相邻旗帜形态完全雷同的生硬感。结构校核层面虽然旗面不受强载荷，但如果是户外大型金属材质的景观旗帜雕塑，就要在曲面对应的褶皱波谷位置预留内部加强筋的安装位，加强筋顺着褶皱走向布置，既不破坏外表面的起伏形态，也能保证大型金属件在户外强风环境下不会出现板面震颤。
