工业长条型LED机床工作照明灯结构设计

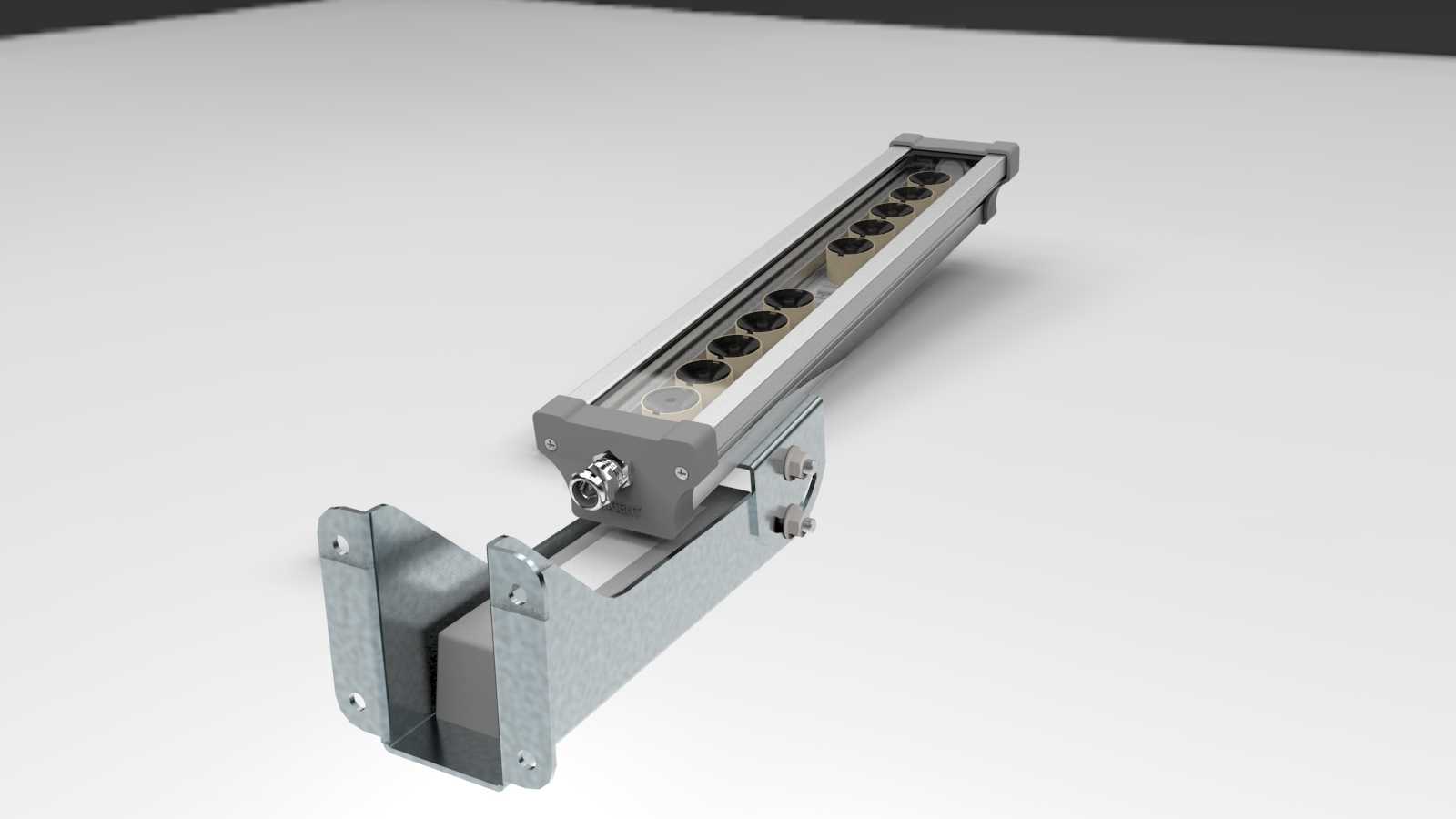

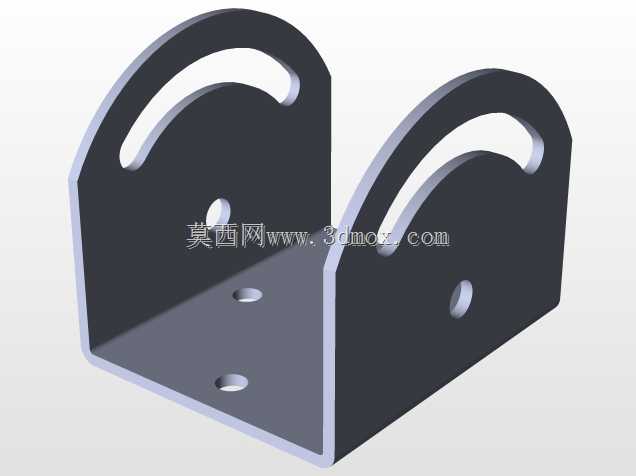

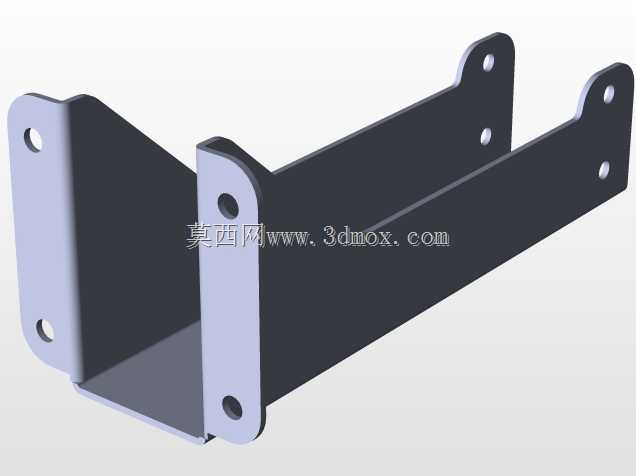

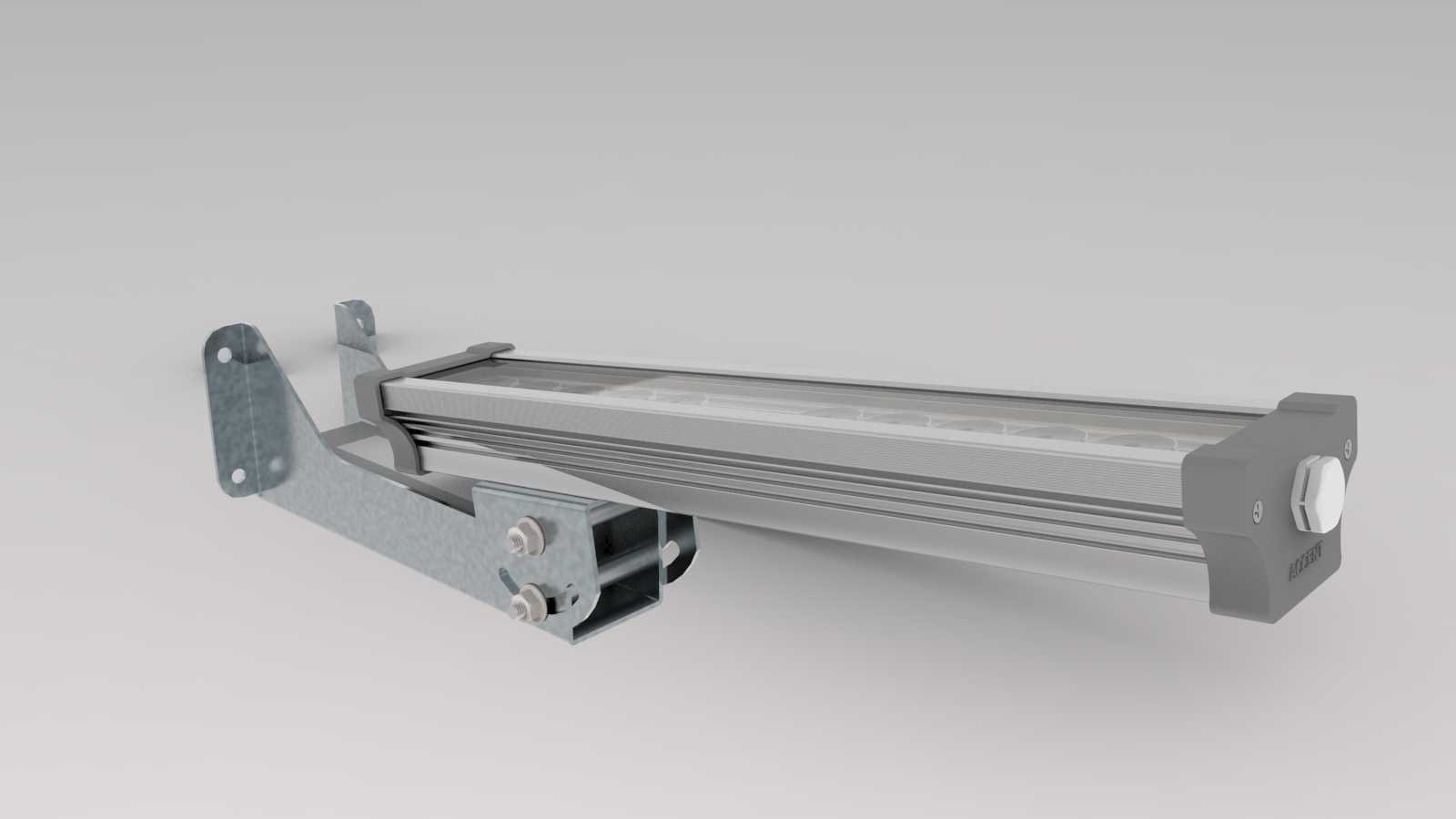

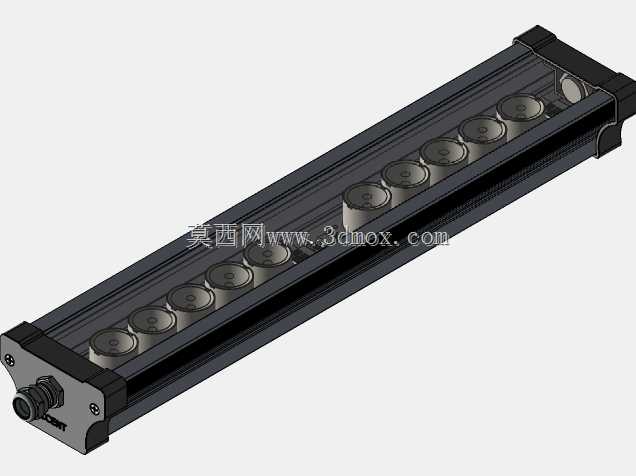

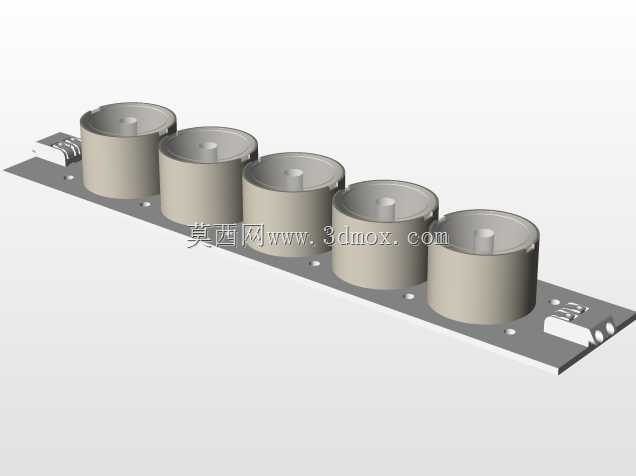

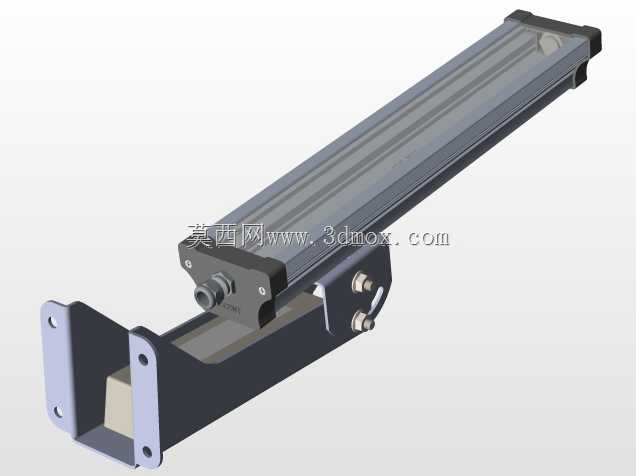

这款长条型工业照明灯具，主要面向工业生产场景的局部作业照明需求，常见应用在数控加工中心操作工位、自动化产线检测工位、设备检修区域以及封闭设备舱内部的照明场景，能够在多粉尘、少量切削液飞溅的工业环境下提供稳定的定向照明，避免作业区域因为光线不足出现操作失误、检测漏判等问题。从结构设计来看，灯体采用一体化铝合金挤压型材作为主体外壳，型材截面做了内嵌式的灯珠安装槽设计，LED灯珠沿灯体长度方向等距排布在槽内，外侧搭配高透光的钢化玻璃封盖，玻璃与型材壳体之间嵌入耐油橡胶密封条，能够阻挡切削液、金属粉尘进入灯体内部，保障内部电路与灯珠的使用寿命。灯体两端采用压铸端盖封边，端盖与壳体之间同样做密封处理，其中一端预留了防水线缆接头，方便现场布线时直接接入设备供电回路，不需要额外做接线处的防水处理。配套的安装支架采用镀锌钢板折弯成型，分为与设备固定的底座部分和与灯体连接的铰接部分，铰接位置采用不锈钢防松螺栓锁紧，安装完成后可以根据实际作业区域的位置，在0到180度范围内调整灯体的照射角度，调整到位后拧紧螺栓即可固定角度，不会因为设备运行的振动出现角度偏移。从安装边界来看，灯体主体的截面宽度控制在40mm以内，整体长度根据灯珠排布数量做标准化设计，安装底座的两个固定孔中心距为60mm，采用M6内六角螺栓即可完成固定，不需要在设备上加工大尺寸安装孔，适配市面上绝大多数机床设备的原有安装位，也可以直接通过支架固定在设备防护栏、型材机架上。设计过程中充分考虑了工业现场的维护需求，灯体的玻璃封盖采用可拆卸式压条固定，当玻璃表面沾附过多切削液残留、金属碎屑影响透光率时，可以直接拆下压条擦拭玻璃或者更换损坏的玻璃，不需要整体更换灯体；内部灯珠采用模块化基板设计，单颗灯珠损坏时只需要更换对应段的基板即可，降低后期维护成本。灯体的散热结构直接利用铝合金型材的外壳，型材外侧做了多道平行散热筋，不需要额外加装散热风扇，依靠自然对流即可带走灯珠工作产生的热量，避免因为风扇进灰导致的散热失效问题，能够在-10到50摄氏度的车间环境下长期稳定工作。
