炼油企业用麦尔磨浆机三维结构设计

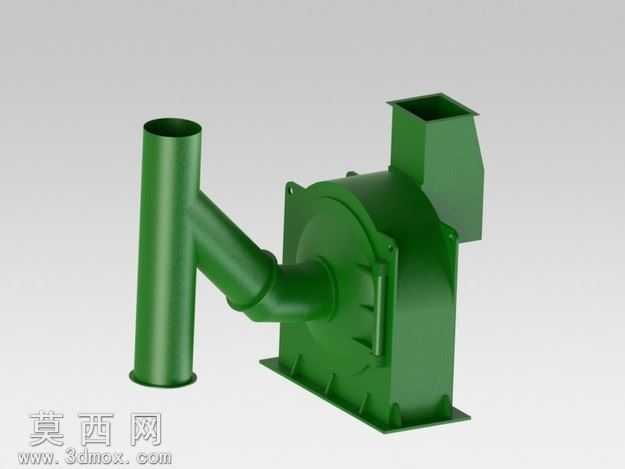

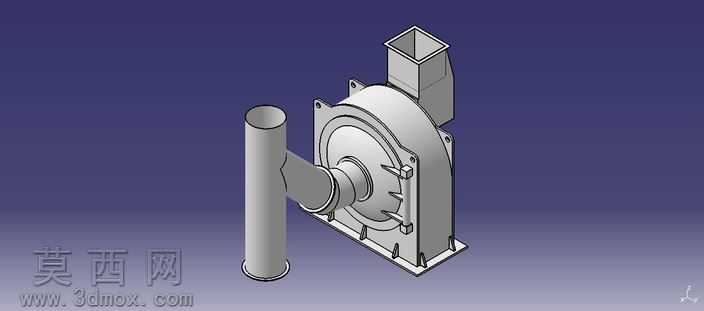

本模型为炼油企业配套使用的麦尔磨浆机三维结构设计，整体建模过程严格遵循工业设备实际生产的尺寸比例规范，在三维建模环境中完成了全零部件的参数化搭建，从整体机壳到进出料接口、连接法兰、支撑底座等细节结构均做了完整还原。建模阶段首先梳理磨浆机的功能逻辑：该设备主要用于炼油工艺环节中的浆料研磨处理，因此首先确定核心蜗壳腔体的曲面造型，通过多段曲面放样、缝合构建出流畅的腔体轮廓，保证浆料在腔体内的流动路径符合流体输送的力学要求；进出料接口分别采用圆形管道接口与方形投料接口设计，接口处预留了标准法兰连接结构，法兰盘上的安装孔位按照通用工业管道连接标准做了等距排布，可直接对接生产管线。设备侧面的圆形端盖采用螺栓紧固结构建模，端盖上的加强筋、密封槽位都做了精细化刻画，还原了设备快开维护的结构设计；底部支撑底座采用带安装孔的板式结构，底座与蜗壳主体之间设置了加强肋板，提升设备运行时的结构稳定性，避免研磨作业产生的振动导致设备移位。材质渲染阶段采用工业设备常用的哑光铸铁材质表现主体结构，通过调整材质的粗糙度、反射参数还原铸造金属的真实质感，接口边缘做了轻微的倒角处理，避免尖锐棱角的建模失真，整体渲染效果简洁写实，清晰展现设备的外部结构特征。设计过程中充分考虑了设备的实际装配逻辑，所有零部件的连接位置都预留了合理的装配间隙，法兰对接面、端盖密封面的位置都做了平面度约束，符合实际设备的加工装配要求，完整还原了麦尔磨浆机的外部结构形态与连接特征，可用于炼油工艺配套设备的布局展示、结构教学以及相关配套管线的对接设计参考。
