伺服系统用圆盘式角定位安装基座结构

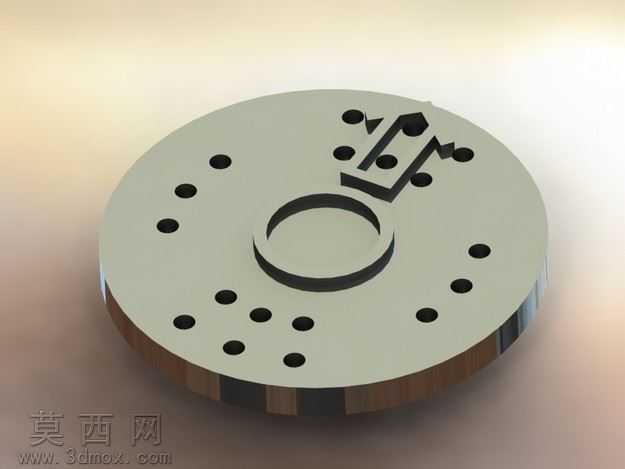

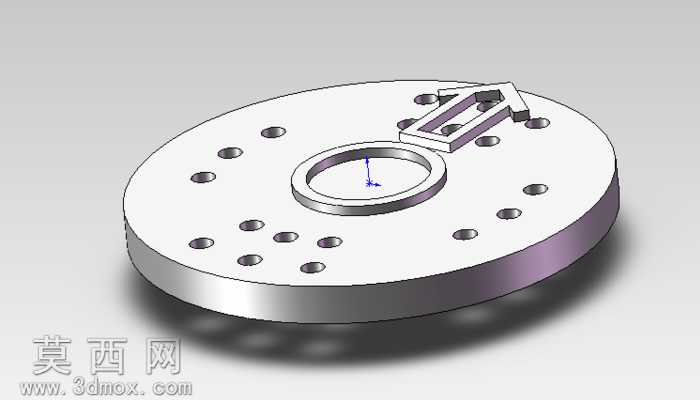

本模型为伺服系统配套的角定位安装基座，采用三维参数化建模方式完成全结构构建，建模过程中以回转体基础特征为核心，首先绘制圆盘主体的截面轮廓，通过旋转凸台命令生成带厚度的圆盘基体，保证基座整体的同轴度与结构强度，适配伺服机构的安装承载需求。建模阶段对盘面的安装孔位采用阵列特征完成排布，根据伺服组件的安装点位要求，先确定单个安装孔的孔径、沉孔深度参数，再通过圆周阵列命令沿盘面中心均匀排布所有孔位，确保每个孔位的位置度误差控制在设计允许范围内，同时对中心的轴承安装位采用阶梯凸台结构设计，分别绘制不同直径的同心圆轮廓，通过拉伸凸台生成带定位台阶的中心安装座，为伺服转轴的装配提供精准的定位基准。针对盘面上方的角向定位块结构，采用多特征组合建模方式，先绘制定位块的外形轮廓草图，通过拉伸生成基础块体，再对块体上的镂空槽位使用拉伸切除命令完成结构掏空，在保证定位块结构刚度的前提下降低整体重量，同时对定位块与圆盘主体的衔接位置添加圆角过渡特征，避免应力集中问题，提升构件的使用寿命。材质设置阶段，对圆盘主体赋予金属钢材质，调整材质的反射度、粗糙度参数，模拟经过机加工后的金属表面质感，对定位块与主体衔接的侧边赋予略带紫调的金属氧化层质感，区分不同加工面的视觉效果，渲染阶段采用环境光加定向补光的布光方式，突出盘面孔位的凹陷结构、中心凸台的层次以及定位块的立体轮廓，通过柔和的阴影效果展现构件的真实厚度与空间形态。设计过程中充分考虑伺服角定位的功能需求，所有结构尺寸均围绕伺服组件的装配公差要求设定，盘面的孔位排布兼顾不同规格伺服配件的安装兼容性，中心凸台的高度与孔径经过反复校核，确保与伺服转轴的配合间隙符合装配标准，角向定位块的位置与角度经过精准测算，能够为伺服机构的角位移调整提供可靠的机械限位与定位基准，整体结构简洁规整，无冗余设计特征，既满足机械加工的工艺要求，也适配伺服系统的实际装配使用场景，可直接用于伺服机构的安装调试参考、相关组件的装配干涉校验以及机械加工工艺的编制参考。
