房间供暖恒温调节角式手动控制阀

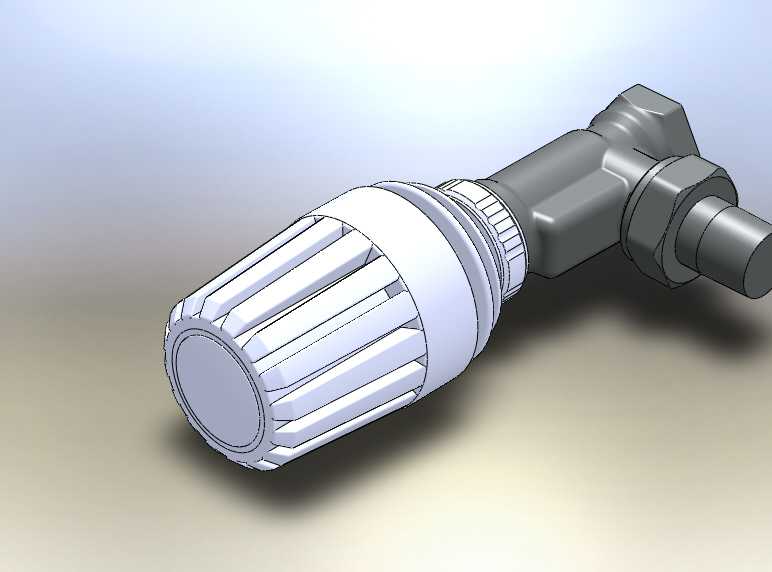

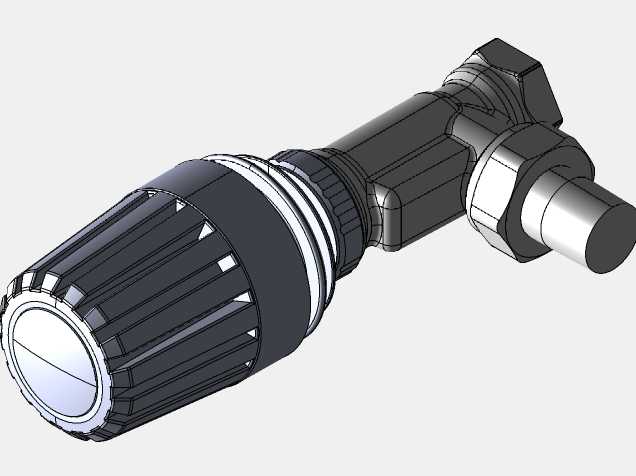

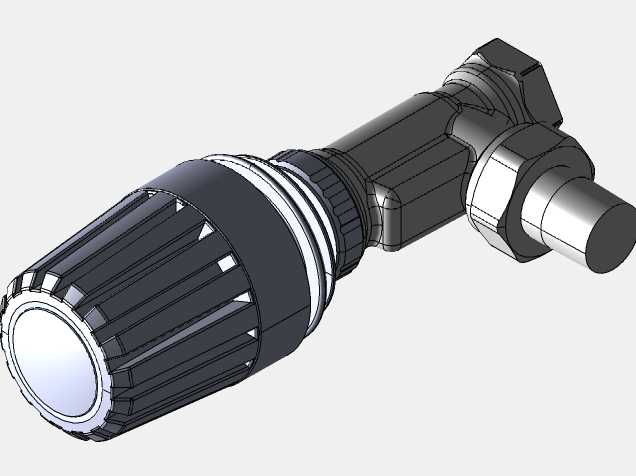

这款角式手动恒温控制阀，主要应用于民用住宅、商用办公空间的热水供暖循环系统末端，安装在散热器进水支路位置，承担单组散热器的流量调节、室温恒定控制功能，是分户供暖、分室控温系统里的核心末端控制部件。从结构设计来看，阀体采用角式90度流道布局，适配散热器侧进侧接的安装场景，相比直通式阀体能减少管路弯折，节省安装空间，尤其适合管路沿墙敷设、散热器贴墙安装的常规家装布局，安装时阀体进水端对接供水支管，出水端直接拧入散热器进水接口，无需额外加装转接弯头，降低管路漏点风险。调节端采用带竖向防滑棱的滚花手轮，手轮表面做了圆弧收边处理，冬季室温调节时无需借助工具，徒手即可旋转操作，防滑棱的深度和间距经过人体工程学优化，即便手上沾有少量水渍、灰尘也能稳定施力，不会出现打滑问题。手轮内部集成的恒温感温元件，可根据室内环境温度自动调节阀芯开度，当室温达到设定值时自动压缩流道减少热水流量，室温低于设定值时自动开大阀芯增加热水供给，无需用户频繁手动调整，能在保证室内舒适度的前提下降低供暖能耗。从安装边界来看，阀体接口采用标准管螺纹规格，适配国内主流的供暖支管管径，手轮旋转调节时的最大外伸尺寸不会超出散热器侧边的安装净空，即便在狭窄的窗台下方、柜体侧边的安装位置，也能预留足够的操作空间，不会出现手轮被遮挡无法调节的问题。流道内部做了平滑过渡处理，没有突兀的截面突变，热水流经时的局部阻力损失更小，能降低整个供暖循环系统的水泵负载，同时减少流道内的杂质沉积风险，避免长期使用后出现阀芯卡涩、流量调节失效的问题。阀芯密封采用耐温耐磨的橡胶材质，长期在80摄氏度左右的热水工况下工作不会出现硬化、变形问题，密封面的贴合精度经过结构优化，关闭状态下的泄漏量满足暖通系统的密封要求，不会出现阀杆位置渗水、关闭不严导致散热器持续过热的问题。在建模过程中，对阀体的六角拆装位、手轮的防滑纹理、阀杆的密封槽结构都做了1:1的还原，结构件之间的装配间隙符合实际产品的公差要求，可直接用于供暖系统的管路布局模拟、安装干涉检查，也能作为暖通设备选型阶段的可视化参考模型，帮助设计人员提前预判安装空间、核对接口尺寸，减少现场施工时的适配问题。
