方形风管风量调节百叶式风门结构

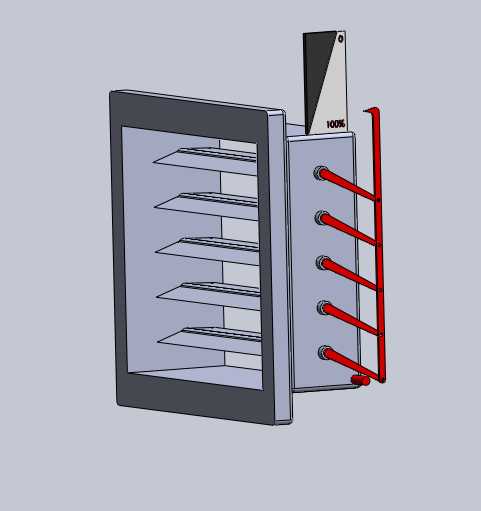

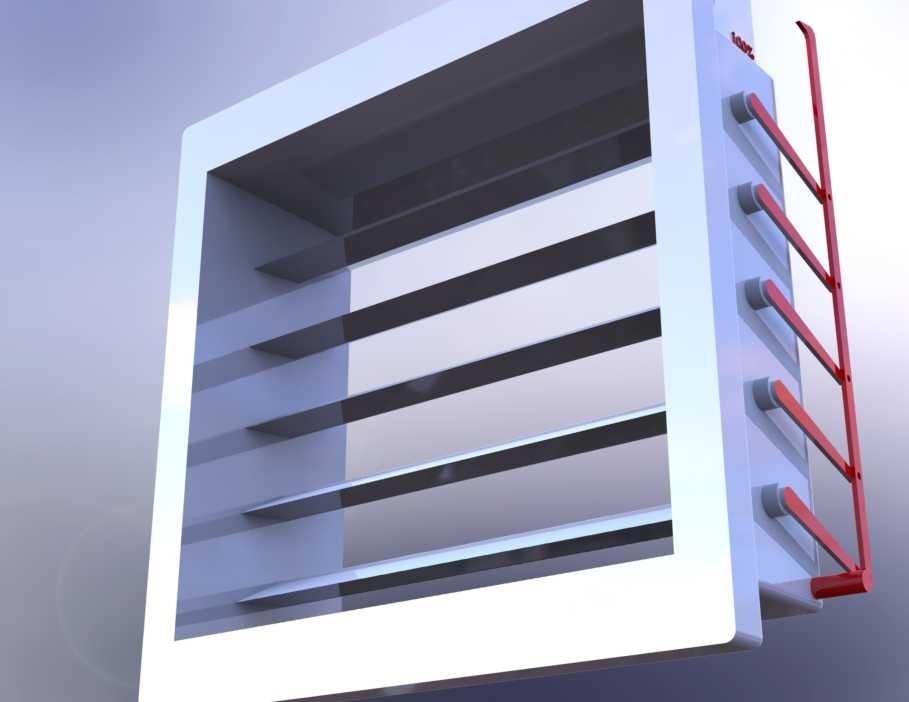

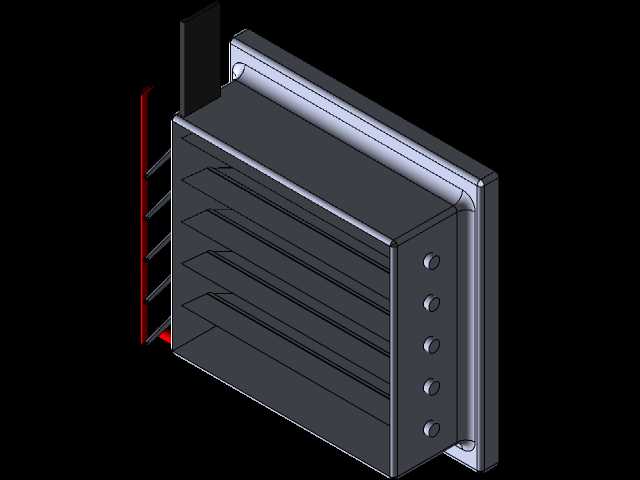

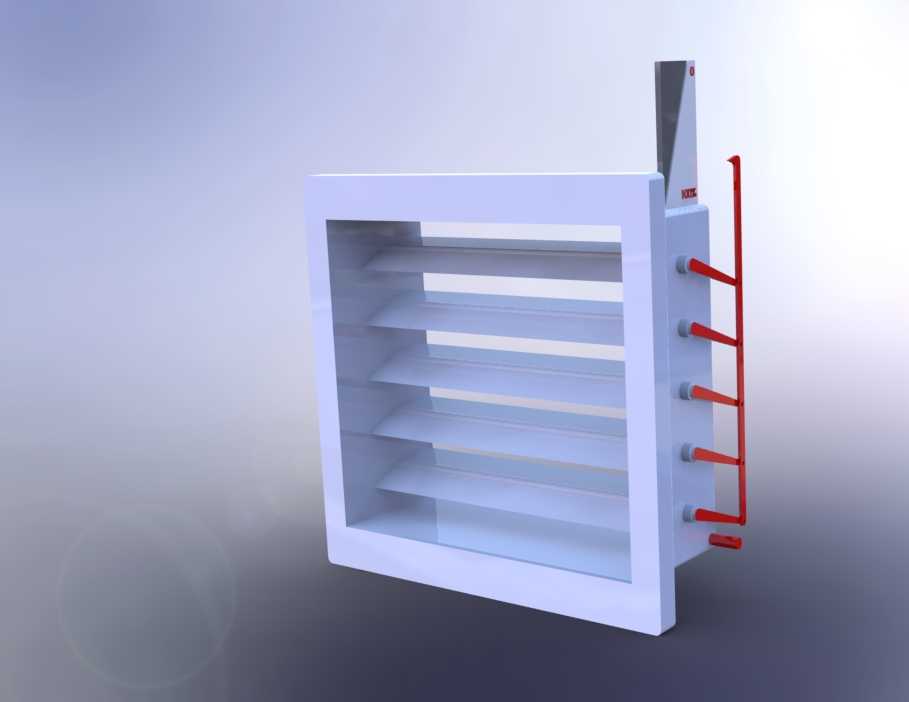

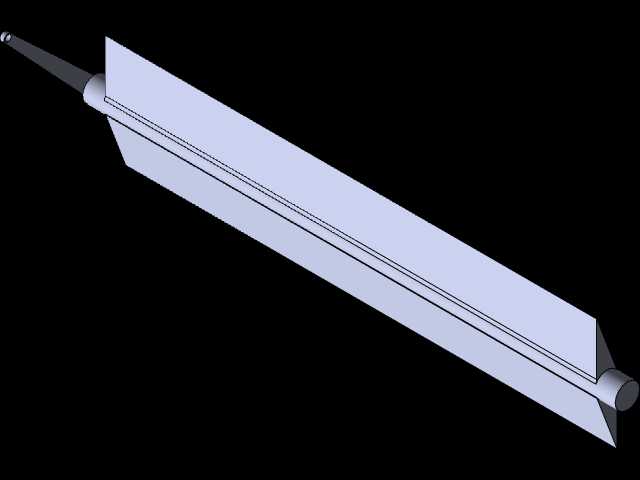

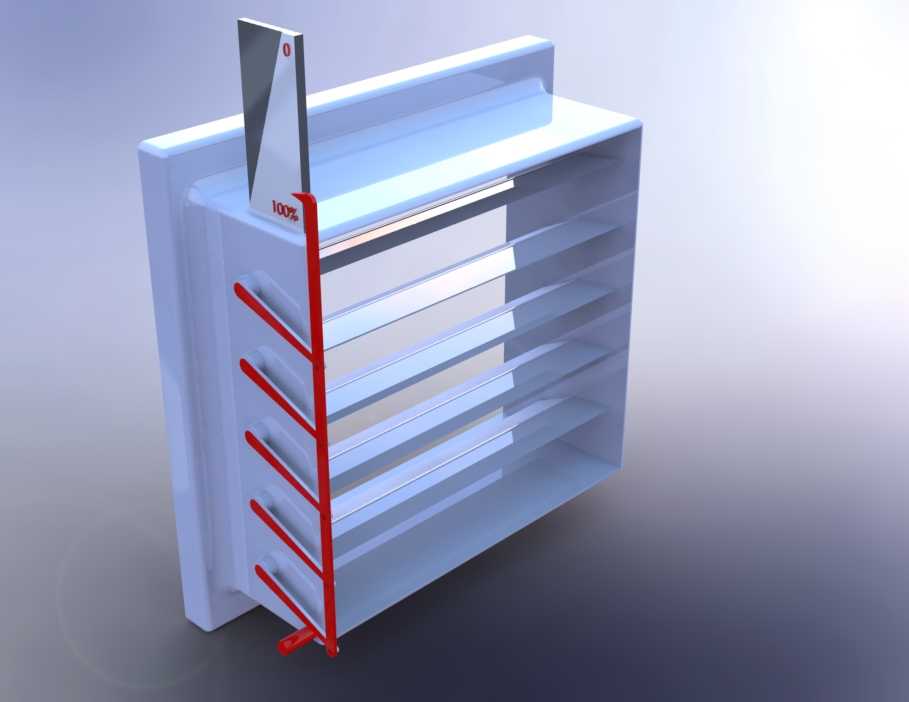

在商用建筑通风系统、工业厂房排风管网、洁净车间送风管路的实际布设场景中，这类方形百叶风门是风网阻力调节、支路风量分配的核心执行部件，区别于圆形风阀适配螺旋风管的安装逻辑，方形结构可直接与共板法兰风管、角铁法兰风管做端面贴合安装，无需额外做变径转接，能大幅降低现场安装的材料损耗与施工工时。从结构设计逻辑来看，这款风门采用多叶片联动式结构，侧边的联动杆与每个叶片的转轴端做刚性铰接，转动驱动端时，所有叶片会保持同步偏转，可实现0到100%的开度连续调节，不存在调节死区，当叶片完全闭合时，相邻叶片的搭接边做了贴合密封设计，能有效降低管网漏风率，满足通风系统的支路关断需求。设计过程中首先要匹配对应风管的公称边长尺寸，安装法兰的螺栓孔位完全遵循通风管道施工规范的孔距要求，无需现场二次打孔即可完成对位安装，叶片的转轴采用内嵌式安装结构，突出阀体端面的结构仅为侧边的联动调节组件，不会额外占用风管周边的安装空间，在吊顶内、设备夹层这类狭窄安装场景下也能顺利布设。实际使用过程中，这类风门可适配手动调节、电动执行器驱动两种安装模式，手动调节时可在任意开度位置做锁止固定，避免风管内风压波动导致叶片自行偏转，造成风量偏移；如果接入楼宇自控系统，只需在驱动端加装对应扭矩的电动执行器，即可实现远程开度控制、与风机启停做联动关断。叶片的排布采用等间距平行设计，气流通过时的阻力损失更小，不会在阀后形成明显的涡流区，能有效降低风噪，在对噪音控制有要求的办公区域、医疗场所通风系统中也能适配。阀体的框架采用折边一体成型结构，整体刚性足够，在运输、安装过程中不会出现框架变形导致叶片卡滞的问题，叶片的角度设计充分考虑了气流导向作用，在部分开度下可对气流方向做小幅引导，减少风管弯头处的气流阻力损失。
