恩德斯豪斯管道式真空恒温调节装置

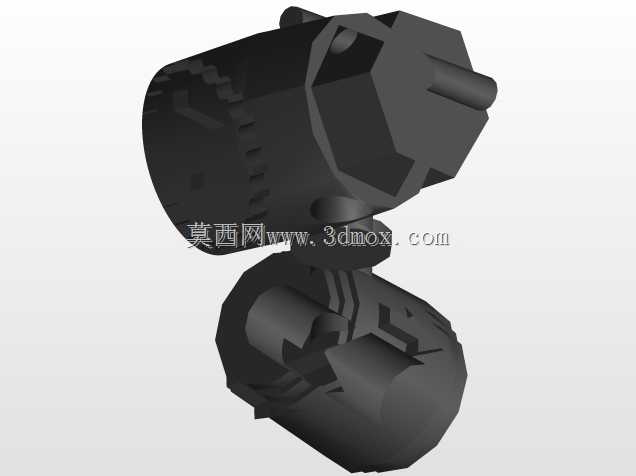

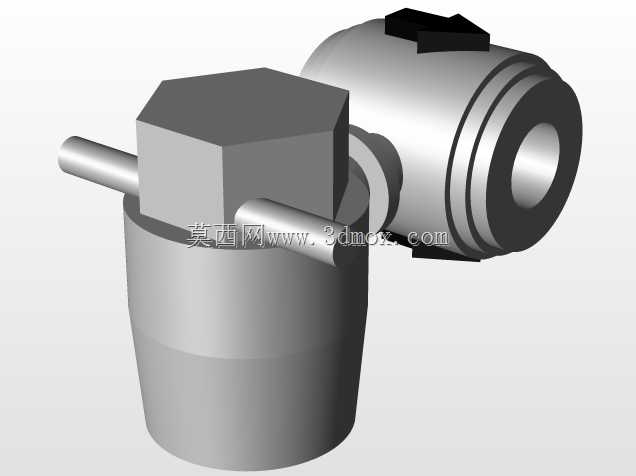

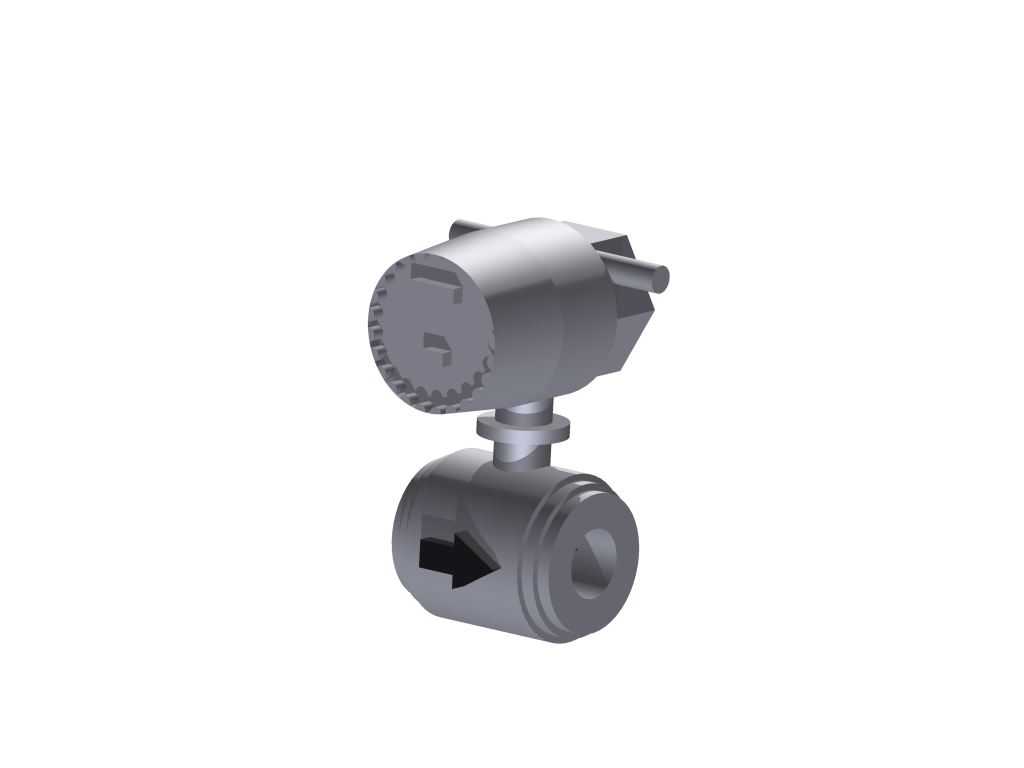

在化工、食品制药、半导体洁净制程的流体管路系统中，这类管道式恒温调节装置常串联安装在工艺主管段上，直接对接真空工况下的流体通路，负责维持管路内介质的温度恒定，避免因温度波动造成介质物性变化、结晶析出或者真空度失稳，是连续生产过程中保障工艺参数稳定的核心 inline 测控部件。从结构设计来看，装置分为上下两个功能段，下部是直通式的流道主体，采用法兰对接或者螺纹卡套的安装形式，流道内壁做了平滑过渡处理，没有突兀的节流死角，既可以降低流体经过时的压损，也能避免介质残留造成的污染或者堵塞，流道外侧集成了温度检测与换热调节的执行结构，能够根据实时采集的介质温度调整换热功率，把温度波动控制在工艺允许的区间内。上部是测控表头舱，做了独立的密封隔舱设计，和下部流道段通过密封接杆连接，既可以隔绝流道内的介质、温度对内部测控电路的影响，也预留了现场接线、参数调试的操作空间，表头外壳采用压铸铝材质做了防腐喷塑处理，能够适配车间内多尘、有轻微腐蚀的安装环境，表头侧面预留了接线端口与显示窗口的安装位，方便现场操作人员直接读取运行参数。做三维建模的时候，首先要确定下部流道的通径尺寸与安装端面的连接参数，匹配常规工业管路的安装标准，保证模型导入管路装配体时不会出现安装干涉，上下段连接的接杆位置要做同轴度约束，避免装配时出现错位，表头的外形要兼顾内部电路板、接线端子的排布空间，不能为了外形紧凑压缩内部元件的安装余量，同时要考虑表头的旋转调节空间，方便现场安装时调整显示窗口的朝向，适配不同方向的操作需求。安装边界上，要预留表头上方的接线操作空间，以及流道两侧法兰对接的螺栓操作距离，不能紧贴周边的管路或者支架布置，避免后期维护时没有操作空间，流道段的支撑位置要选在流道主体的加强筋处，不能直接支撑在表头或者接杆部位，避免长期运行受管路振动影响造成连接部位密封失效。这类装置的建模重点在于还原实际安装的配合关系，尤其是流道通径、安装孔位、外接端口的尺寸必须和实际产品参数一致，才能给管路布局、安装支架设计提供准确的参考，避免现场安装时出现尺寸 mismatch 导致的返工。
