桌面可调角度紧凑型节能台灯结构设计

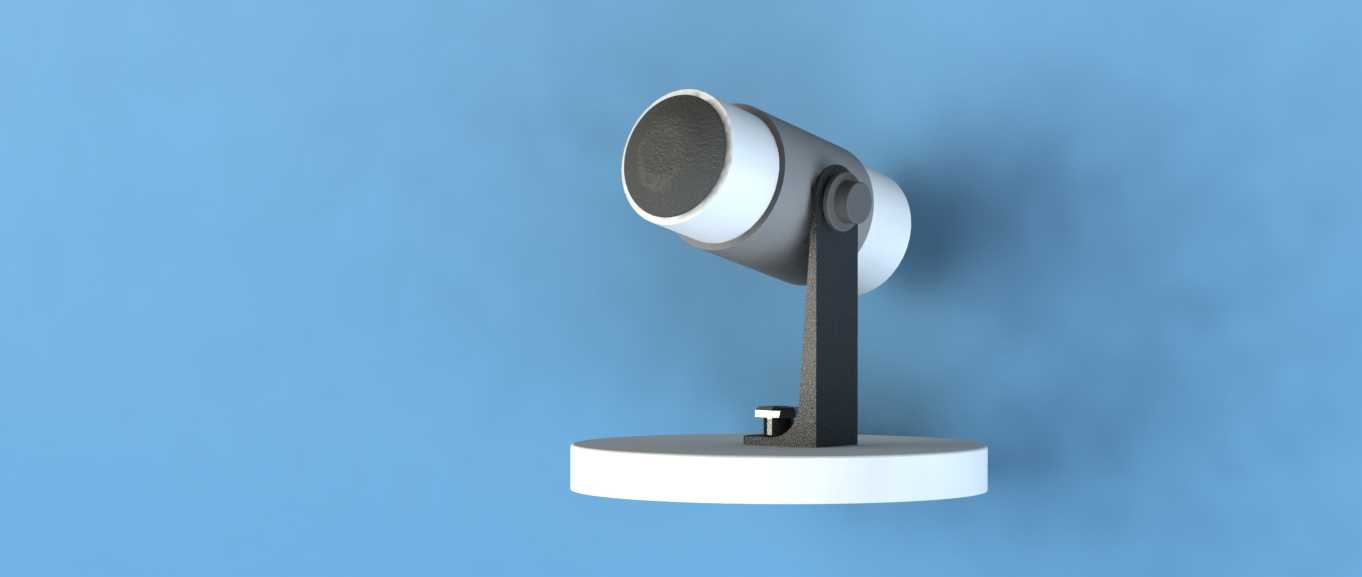

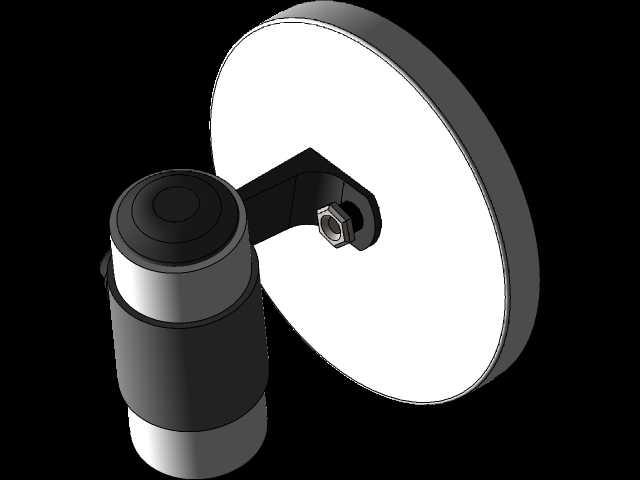

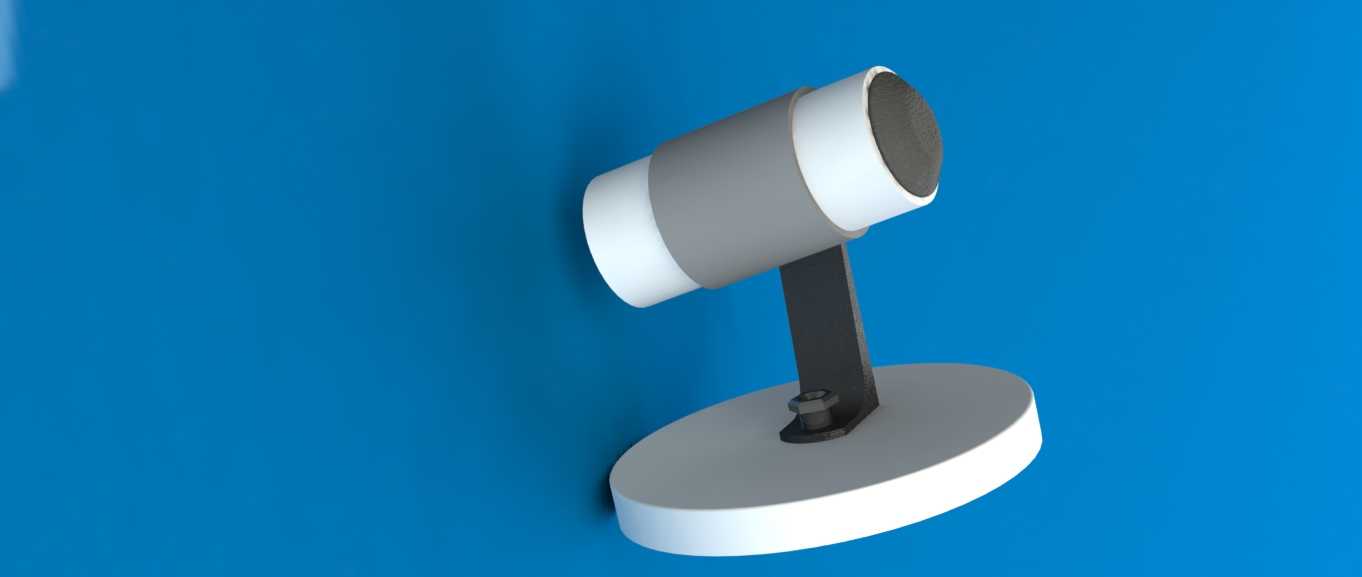

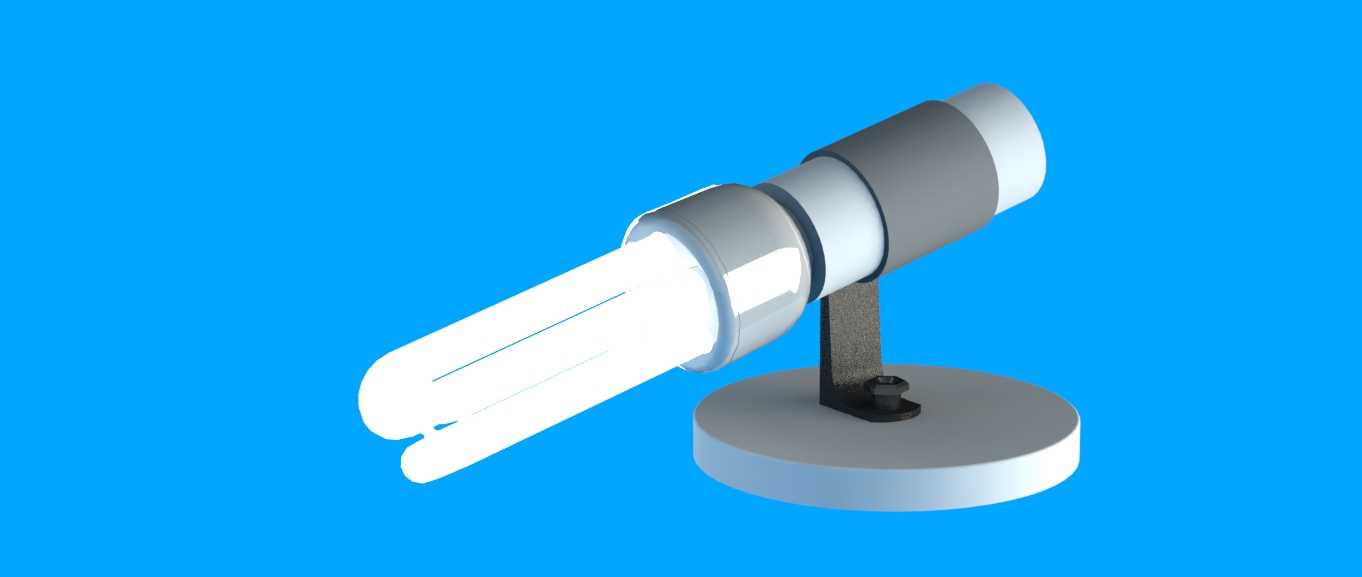

这款桌面照明灯具的设计，首先围绕小范围桌面作业的照明需求展开，适配办公桌面、家庭书桌、小型工作台等场景的局部补光需求，区别于大空间全域照明产品，其核心是在有限的安装占用空间内，提供角度可调的定向照明输出。从结构组成来看，产品分为圆形配重底座、单臂支撑支架、灯头夹持固定结构、节能灯管适配腔体四个核心部分，底座采用圆盘式结构设计，直径控制在100mm至120mm区间，整体高度控制在180mm至220mm区间，放置于桌面时占用投影面积小，不会挤占过多作业空间，底座内部预留配重安装空间，可通过内置配重块降低整体重心，避免灯头调整角度时出现倾覆问题。支撑支架采用扁钢式单臂结构，一端通过紧固螺栓与底座中心的固定座连接，另一端与灯头尾部的铰接结构配合，铰接位置设置阻尼锁紧结构，使用者可根据实际照明位置需求，在水平方向360度旋转灯头朝向，在垂直方向0至90度区间调整灯头俯仰角度，调整到位后依靠阻尼结构保持姿态稳定，无需额外锁紧操作，适配不同坐姿、不同作业区域的照明角度需求。灯头部分采用分段式筒状结构，内部预留电子镇流器安装空间、灯管插接触点结构，适配U型紧凑型节能荧光灯管，灯头外壳设置散热间隙，避免长时间点亮时内部电子元件积热升温，灯头与灯管衔接位置设置防护挡边，减少灯管意外磕碰受损的概率。从安装边界来看，该灯具为桌面放置式结构，无需打孔固定，无需外接复杂布线，仅需放置于平整桌面即可使用，供电线路从底座侧面引出，走线位置避开桌面作业区域，避免线缆干扰桌面物品摆放。设计过程中重点考量了日常使用的操作便利性，灯头调整的阻尼力矩设置为单指即可拨动调整，同时不会因灯管自重出现滑位，各部件的衔接缝隙控制在0.5mm以内，避免积灰进入内部结构，外壳边缘全部做R2至R3的圆角处理，避免日常挪动时尖锐边角剐蹭使用者。该灯具的照明覆盖范围在灯头水平伸出150mm位置时，可形成直径约400mm的均匀照明区域，满足日常阅读、小型零件手工装配、桌面书写等场景的照明亮度需求，整体结构无复杂传动部件，零部件数量少，后期维护更换灯管时仅需插拔即可完成操作，无需拆解整体外壳结构。
