单层坡顶带侧廊独栋民居建筑结构设计

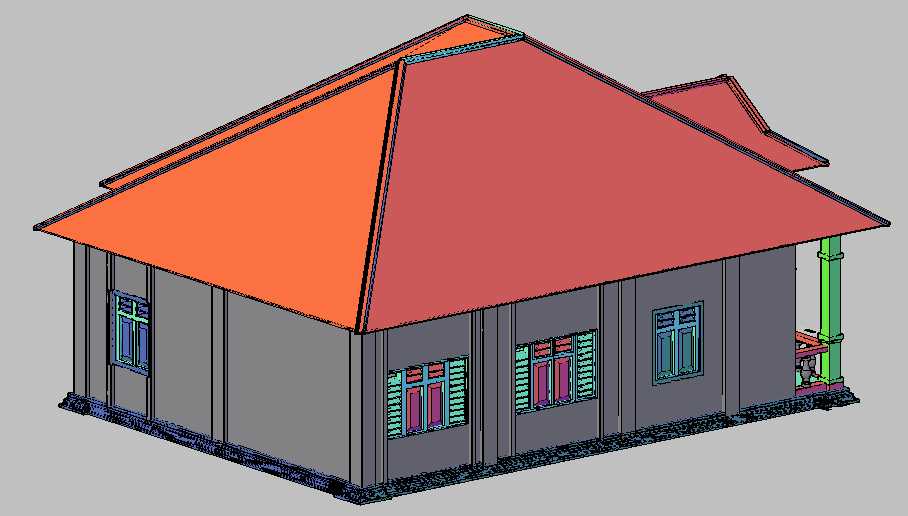

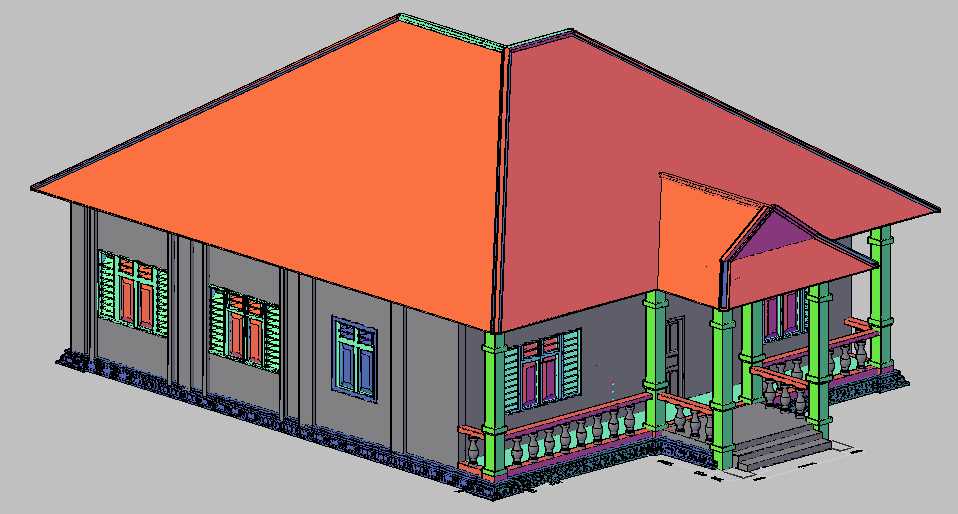

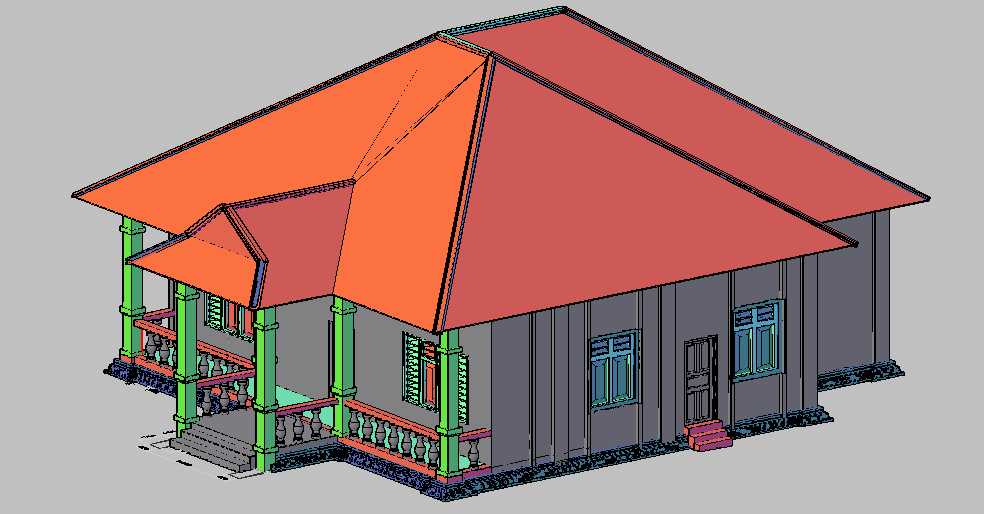

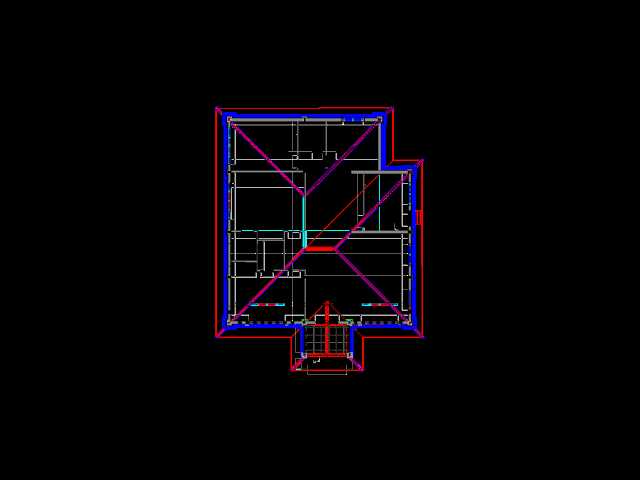

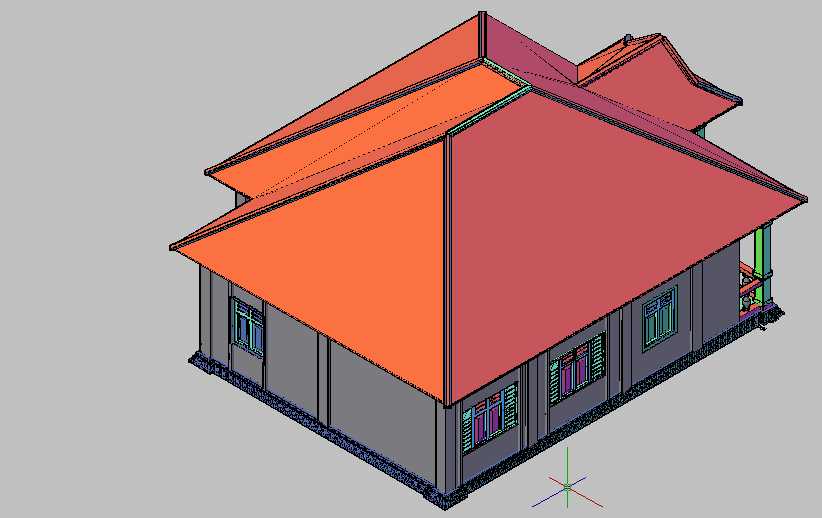

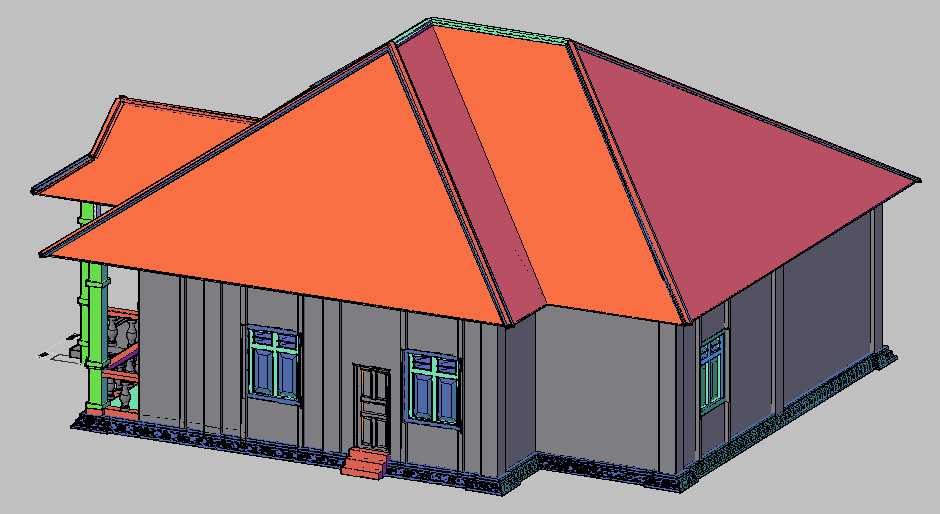

该模型还原的是适配乡村自建房场景的单层独栋住宅结构，在实际应用中可作为小型民居、乡村便民服务点或者园区配套值守用房的结构参考，建模过程中完全遵循民用建筑结构的常规设计逻辑，所有构件的搭接关系都符合实际施工的构造要求。从外形尺寸来看，整体建筑主体为矩形布局，侧方延伸出带支撑柱的外廊区域，主体屋面采用四坡顶设计，侧廊为单坡顶衔接主体屋面，屋面坡度控制在常规民用住宅的排水合理区间，能保证降雨天气屋面无积水留存，檐口外伸尺寸满足墙面挡雨的实际需求，避免雨水直接冲刷外墙饰面。墙体部分采用常规民用建筑的墙体厚度设定，外墙上预留的窗洞尺寸匹配常规住宅采光要求，窗构件做了分格设计，既还原实际窗户的型材分格结构，也能在建模阶段校验窗洞与墙体的位置匹配度，避免后续施工图阶段出现窗位与内部布局冲突的问题。入户位置设置了两级台阶，台阶高度与踏面宽度符合民用建筑踏步的尺寸规范，衔接室外地面与室内地坪的高差，入户门的尺寸满足日常通行与家具搬运的宽度要求。侧方外廊采用独立圆柱支撑廊顶，廊边设置了防护栏杆，栏杆高度符合临边防护的安全要求，外廊区域可作为日常休闲、临时置物的室外空间，廊柱与主体墙体的衔接位置做了结构强化处理，保证廊顶荷载能有效传递到基础部分。建模时所有构件都做了分层处理，墙体、屋面、门窗、台阶、廊柱、栏杆分别独立成组，方便后续设计人员根据实际需求调整材质、修改局部尺寸，比如调整屋面坡度适配不同降雨区域的排水要求，或者修改窗洞尺寸适配不同的采光需求，也可以直接导出不同视角的渲染图用于方案汇报。在安装边界的考量上，模型整体的外轮廓尺寸清晰，能直接用于场地规划阶段的建筑占位校验，确认建筑与周边道路、相邻建筑的防火间距、日照间距是否符合规范要求，屋面的屋脊线、檐口线位置都做了明确的结构表达，方便后续结构专业计算屋面荷载、布置屋面排水构件。整个模型没有冗余的装饰构件，所有结构都对应实际施工中存在的建筑部件，没有脱离实际工程的夸张设计，结构设计人员可以直接基于该模型调整内部空间分隔，适配不同的使用需求，不需要重新搭建主体建筑框架，能大幅缩短方案阶段的建模耗时。
