装载机前端驱动链轮传动装置

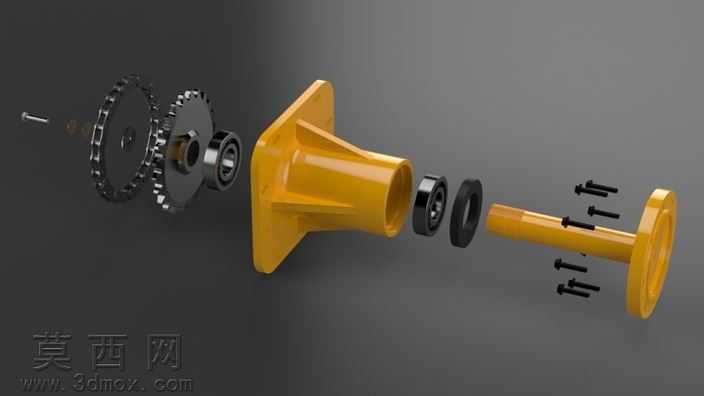

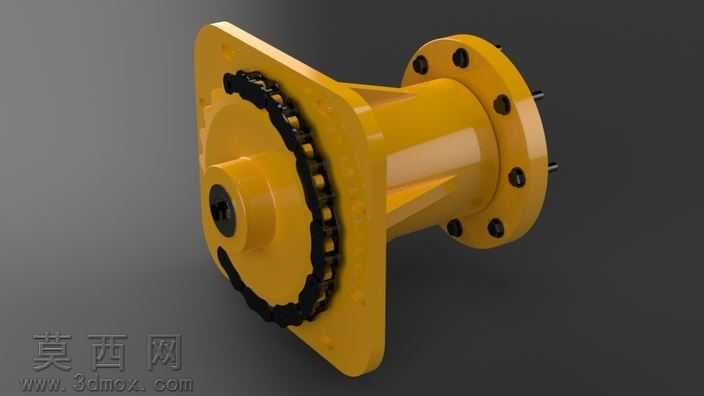

该三维模型为装载机配套的前端驱动传动装置，建模过程严格遵循机械设计的装配逻辑，采用自底向上的建模思路完成整体搭建。首先对核心传动部件进行参数化建模，链轮部分依据链传动啮合标准绘制齿形轮廓，通过拉伸、阵列、倒角等特征操作完成齿体结构创建，精准还原链轮的啮合齿形、安装轴孔与定位键槽结构，保证齿形参数符合传动啮合的公差要求。中间的壳体支撑结构采用铸钢件的建模逻辑，先通过旋转特征构建主体筒身轮廓，再对两端的法兰安装面进行拉伸加厚，按照螺栓排布规范阵列法兰安装孔，同时对壳体与安装板的衔接位置做圆角过渡处理，还原铸造件的工艺特征，安装板部分根据车架安装点位设计定位孔位，保证与装载机机架的装配匹配度。端部的连接法兰按照传动对接的尺寸要求设计，均布的螺栓孔位置与对接部件的孔位完全对应，确保装配时的同轴度要求。材质渲染阶段，主体壳体部分赋予工程黄的金属漆材质，调整材质的粗糙度、金属度参数还原工程机械铸钢件喷涂后的哑光质感，链轮部分赋予发黑处理的金属材质，模拟热处理后链轮的深色金属表面效果，安装螺栓等标准件赋予镀锌金属材质，区分不同部件的表面处理工艺差异。模型的结构设计充分考虑前端驱动的传动需求，壳体内部预留传动部件的安装空间，两端的连接结构分别对接链轮传动端与车架安装端，整体结构紧凑，能够满足打臂驾驶装载机的前端动力传输需求，建模过程中对各部件的装配间隙做了合理预留，既保证视觉上的装配合理性，也还原了实际机械结构的设计逻辑，所有特征均按照实际机械加工工艺进行创建，不存在违背工艺逻辑的冗余结构，可用于装配演示、结构参考以及相关传动方案的可视化展示。
