户外落地式立式宣传展示牌结构设计

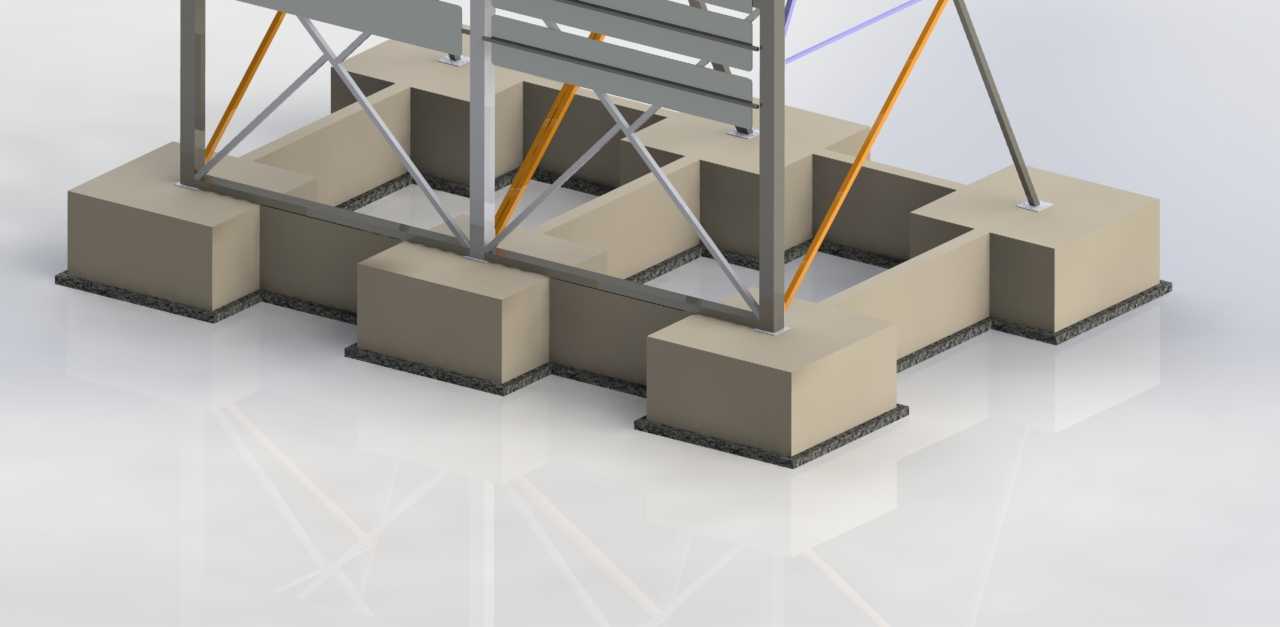

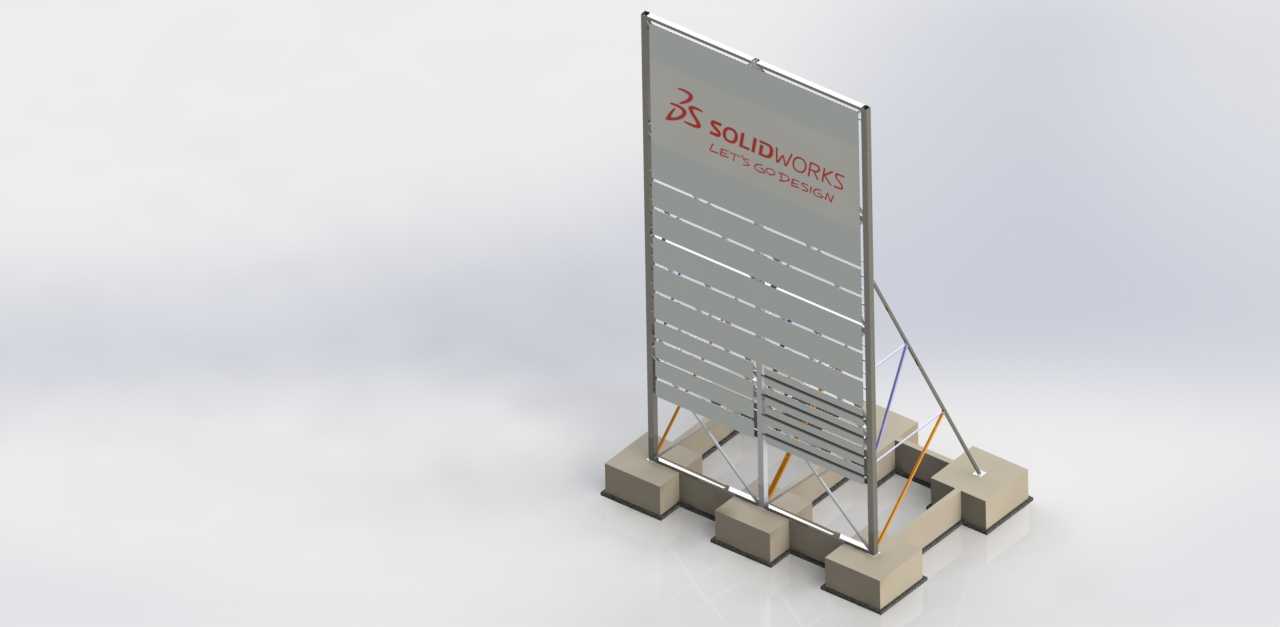

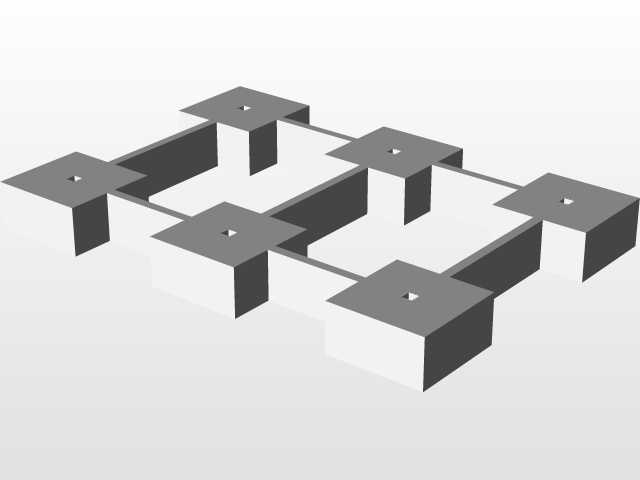

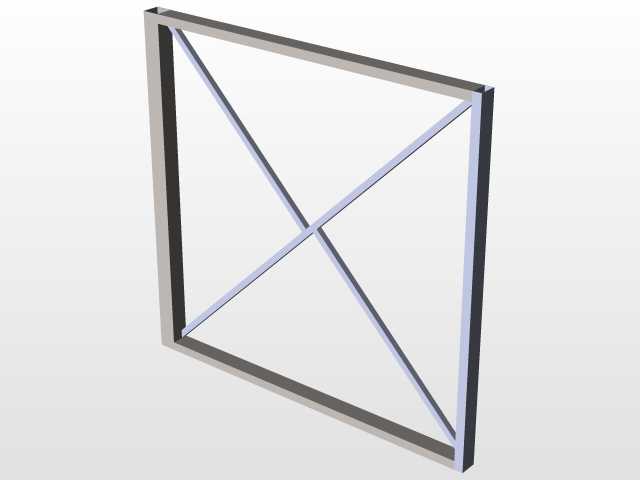

这款落地式立式宣传展示牌，主要应用于展会现场、企业厂区入口、商务活动场地、临街商铺外场等需要临时或长期布设宣传内容的场景，核心用途是承载印刷类宣传画面，向过往人员传递品牌信息、活动指引、产品介绍类内容，相比悬挂式宣传载体，其布设无需依托墙面、桁架等既有结构，可独立完成放置，适配平整硬化的各类室外、室内地面。从结构设计逻辑来看，整体采用框架式受力体系，主体承力部分为竖向金属型材框架，框架侧边设置连续的卡槽结构，用于嵌装宣传面板，卡槽的间隙尺寸经过匹配计算，可适配常规厚度的KT板、PVC板、亚克力宣传面板，安装时无需额外打胶或使用紧固件固定，直接将面板沿卡槽滑入即可完成固定，更换宣传内容时仅需向上抽出旧面板、滑入新面板，单人即可完成操作，大幅降低后期内容更换的人工成本。支撑部分采用斜向拉杆配合配重底座的组合形式，四根斜向拉杆分别连接竖向框架的中上部与四个独立配重块的连接点位，形成三角稳定受力结构，可抵御常规户外阵风的横向推力，避免展架出现倾覆风险；配重块采用分体式设计，单个块体重量控制在单人可搬运的范围内，无需借助吊装设备即可完成现场组装与移位，配重块底部预留防滑垫安装槽，安装配套橡胶防滑垫后，可增大与光滑地砖、石材地面的摩擦力，同时避免配重块刮伤地面饰面。整体安装边界方面，展架布设时仅需占用地面约1.2米见方的平整空间，竖向总高度适配成年人站立视线高度，宣传面板的核心展示区域处于人眼平视舒适区间，无需仰视或低头即可完整读取展示内容；框架顶部设置吊装孔位，长距离转运时可通过吊装孔快速起吊，短距离移位时可通过框架下部的受力杆件直接抬移，各连接节点均采用可拆卸式紧固件连接，拆解后所有杆件、配重块可堆叠放置，大幅降低仓储与运输时的空间占用。设计过程中对各受力节点的载荷进行了校核，斜拉杆与主框架、配重块的连接点位均设置加强筋片，避免反复拆装后出现连接孔位变形、杆件弯折的问题，主框架的型材壁厚经过优化，在满足整体结构刚度要求的前提下尽可能降低自重，兼顾结构强度与搬运便利性。
