13寸辐条式单轮行走轮结构设计

这款13寸辐条式单轮，在轻型代步设备、低速人力运载机具、小型非机动车的行走系统设计中，是非常典型的基础行走部件，很多做短途代步装置、小型人力推车、复古款非机动车改型的结构工程师，在前期方案选型阶段都会参考这类轮组的结构逻辑。从实际使用场景来看，这类辐条轮相比同尺寸的实心铸铝轮或者钢板冲压轮，自重更轻，径向缓冲能力更强，在铺装路面、平整硬化非铺装路面上行驶时，能通过辐条的微小弹性形变过滤掉路面传来的细碎震动，既可以降低行走过程中的颠簸感，也能减少震动传递到车架连接处的应力集中，提升轮组本身和配套车架的疲劳寿命。

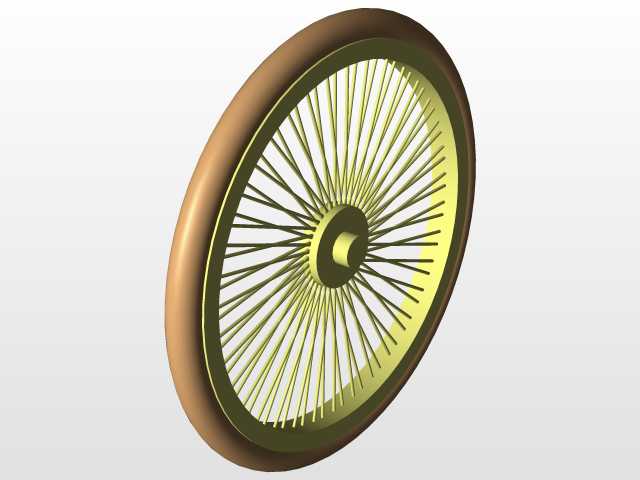

从设计思路上看，这款轮组采用了中心轮毂加放射状细辐条搭配外缘轮辋的经典结构，中心轮毂设置了同轴的安装轴孔，是整个轮组的受力核心，所有辐条的拉力最终都汇聚到轮毂位置，轴孔的尺寸公差需要和配套的轮轴、轴承做匹配设计，安装时要保证轮毂两端的轴承位同轴度控制在合理范围内，避免轮组转动时出现偏摆、跳胎的问题。放射状排布的辐条采用等角度均匀分布的设计，每根辐条的长度、张紧度在装配时需要保持一致，这样才能保证轮辋的圆度，避免转动时出现动平衡问题，辐条的粗细和数量是经过受力核算的，既能够承受额定载荷下的径向压力，也能应对转弯、小幅颠簸时产生的侧向力，不会出现辐条弯折、轮组失圆的情况。外缘的轮辋采用带限位凸缘的结构，能够牢牢卡住配套的外胎，避免轮胎在充气后或者行驶过程中出现脱圈的问题，轮辋的截面形状和轮胎的胎圈位置完全匹配，安装时不需要额外做结构修改就能适配对应尺寸的充气胎或者实心胎。

从安装边界来看，这款轮的外径为13寸，设计时需要预留足够的安装空间，轮组两侧和车架叉脚的间隙要控制在合理范围，既要避免间隙过小导致轮组转动时摩擦车架，也要避免间隙过大导致轮轴受力出现偏载，轮轴的安装长度需要和轮毂宽度、叉脚厚度匹配，锁紧结构要能保证轮组在长期使用过程中不会出现轴向窜动。这类轮组的维护成本很低，日常使用中如果出现单根辐条松动的情况，只需要调整对应辐条的张紧度就能重新校正轮组的圆度，不需要整体更换轮组，相比一体式轮组的后期维护成本更低，非常适合对自重控制有要求、使用场景以平整路面为主的低速行走设备选用。在做三维建模的时候，这类轮组的参数化设计可以通过阵列特征快速完成辐条的排布，重点需要核对轮毂轴孔的配合公差、辐条与轮毂和轮辋的连接位置强度、轮辋的胎圈匹配尺寸，确保建模完成后导出的工程图能够直接指导生产装配，不会出现装配干涉、受力不达标的问题。
