行星齿轮组传动结构三维设计作品

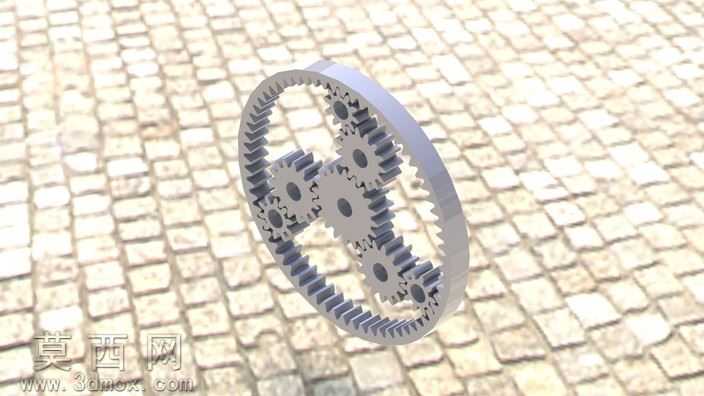

本作品为行星齿轮传动结构三维建模设计，整体采用经典NGW型行星轮系布局，通过三维建模软件完成全参数化结构搭建，精准还原内齿圈、太阳轮、多个行星轮及行星架的配合关系。建模过程中严格遵循渐开线圆柱齿轮的齿廓生成规范，每一个轮齿的齿形曲线、齿顶高、齿根高、模数、压力角参数均经过精确计算，确保各齿轮之间的啮合间隙处于合理范围，既避免传动过程中出现卡滞干涉问题，也能保证动力传递的平稳性。模型搭建阶段先完成单个齿轮的参数化模板构建，通过齿廓曲线拉伸、阵列、布尔运算完成单个齿轮实体建模，再根据行星轮系的传动比要求确定各齿轮的分度圆直径，以中心太阳轮为定位基准，均匀排布多个行星轮的安装位置，最后完成外侧内齿圈与行星架的装配约束，所有配合关系均按照实际机械装配逻辑添加同心、重合约束，可直观演示轮系的运转状态。材质与渲染环节，整体齿轮组赋予哑光金属材质，模拟钢制传动零件的表面质感，调整材质的粗糙度、金属度参数还原机械加工后的金属表面光泽，背景采用砖石铺装纹理的环境贴图，搭配柔和的漫反射光照，突出齿轮结构的层次感与金属零件的厚重质感，渲染角度选取斜向俯视视角，可完整展示内齿圈内部多层齿轮的啮合排布结构，清晰呈现行星轮系的空间构造。设计思路上，该行星轮系结构紧凑，可在较小的体积内实现较大的传动比，多行星轮均匀分担载荷的设计能够提升传动结构的承载能力，建模过程中对行星轮的安装轴孔、行星架的连接结构都做了细节还原，兼顾了外观展示与结构合理性，可用于机械原理教学演示、传动结构设计参考等场景，整体模型结构完整，齿形啮合关系准确，能够直观展现行星齿轮传动的核心构造特点。
