马格尼M16型车用换热辐射管结构

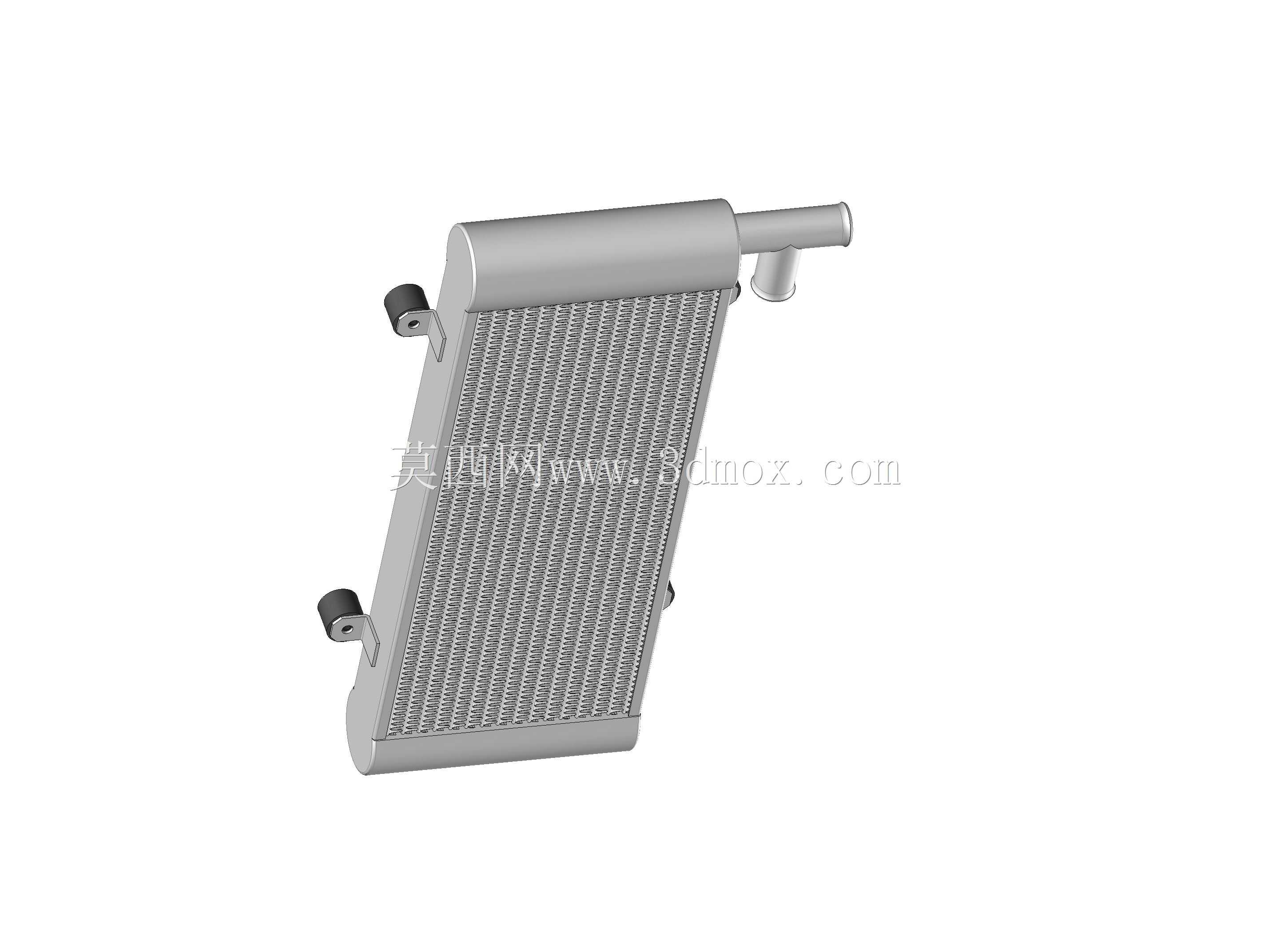

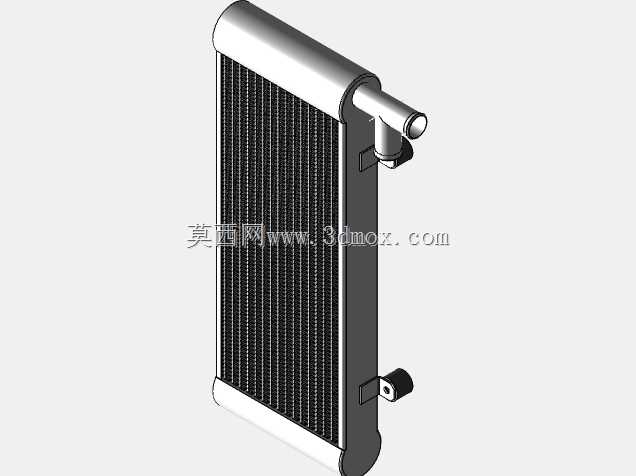

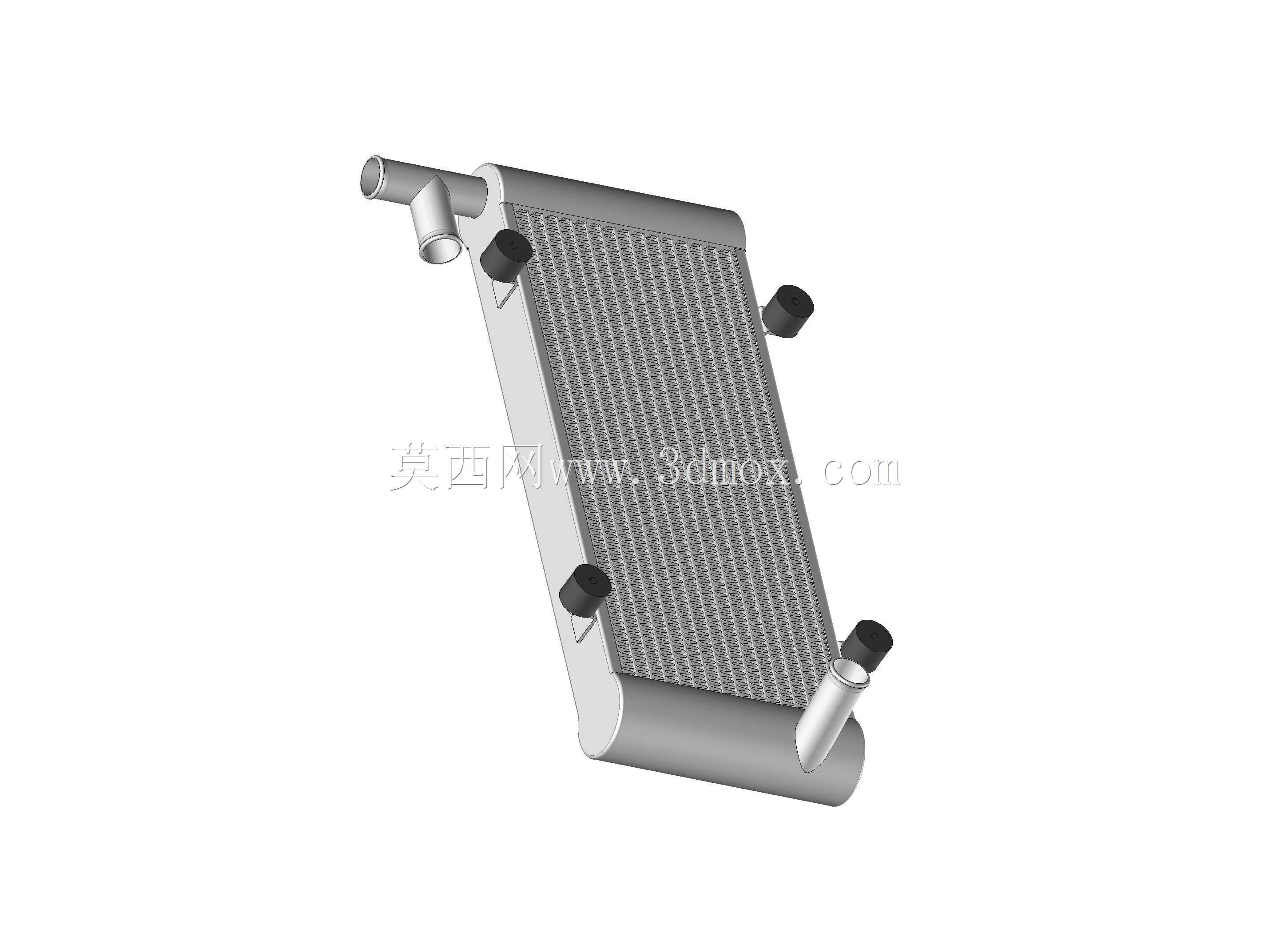

这款马格尼M16辐射管主要面向车用热管理系统的换热场景设计，在涡轮增压车型的进气冷却回路、小型动力单元的余热导出回路中都能适配，核心作用是通过管壁的密集散热鳍面结构，完成两种介质间的热量传递，既可以作为中冷器的核心换热单元降低进气温度提升充量效率，也可接入小型液压回路、润滑回路完成工作介质的温度控制，避免介质超温引发的性能衰减。从结构设计逻辑来看，主体采用扁管式腔体布局，相比同容积的圆管结构，扁管形态能够大幅提升与外部冷却气流的接触面积，同时压缩整体安装厚度，适配车辆前部有限的安装空间；腔体两侧预留的不同管径接口，分别对应热介质流入、流出通路，接口采用直插式带限位凸台的结构，安装时可直接对接对应管径的橡胶管路，配合卡箍即可完成密封固定，无需额外加工转接结构。四个边角分布的橡胶减震安装座，是结合车载工况的振动特性设计的，安装座的凸台高度经过匹配，安装后辐射管主体与安装支架之间预留3-5mm的缓冲间隙，能够过滤车辆行驶过程中来自路面、动力总成的振动传递，避免长期振动下管路焊缝、鳍片出现疲劳开裂。鳍片部分采用连续波纹式冲压结构，每片鳍片上都预留了紊流缺口，当冷却气流穿过鳍片间隙时，缺口会打乱气流的层流状态，让气流在鳍片表面形成微小涡流，提升换热效率的同时，也能减少气流直吹产生的风噪。在安装边界上，整体结构的长宽尺寸适配常规A级车型的前部安装位，厚度控制在65mm以内，不会与周边的冷凝器、水箱结构产生安装干涉；接口的伸出角度经过优化，对接管路后不会出现过度弯折，保证介质流通的顺畅性，管路内部的流道做了圆弧过渡处理，没有直角突变结构，能够降低介质流动阻力，减少循环泵的工作负载。建模过程中对鳍片的排布密度做了工程化还原，每厘米长度内排布12片散热鳍片，既保证足够的换热面积，也避免鳍片过密导致的积尘、堵塞问题，适配车辆日常使用的维护需求，不需要频繁清理散热面就能维持稳定的换热效率。
