工业闭式逆流冷却塔结构三维设计

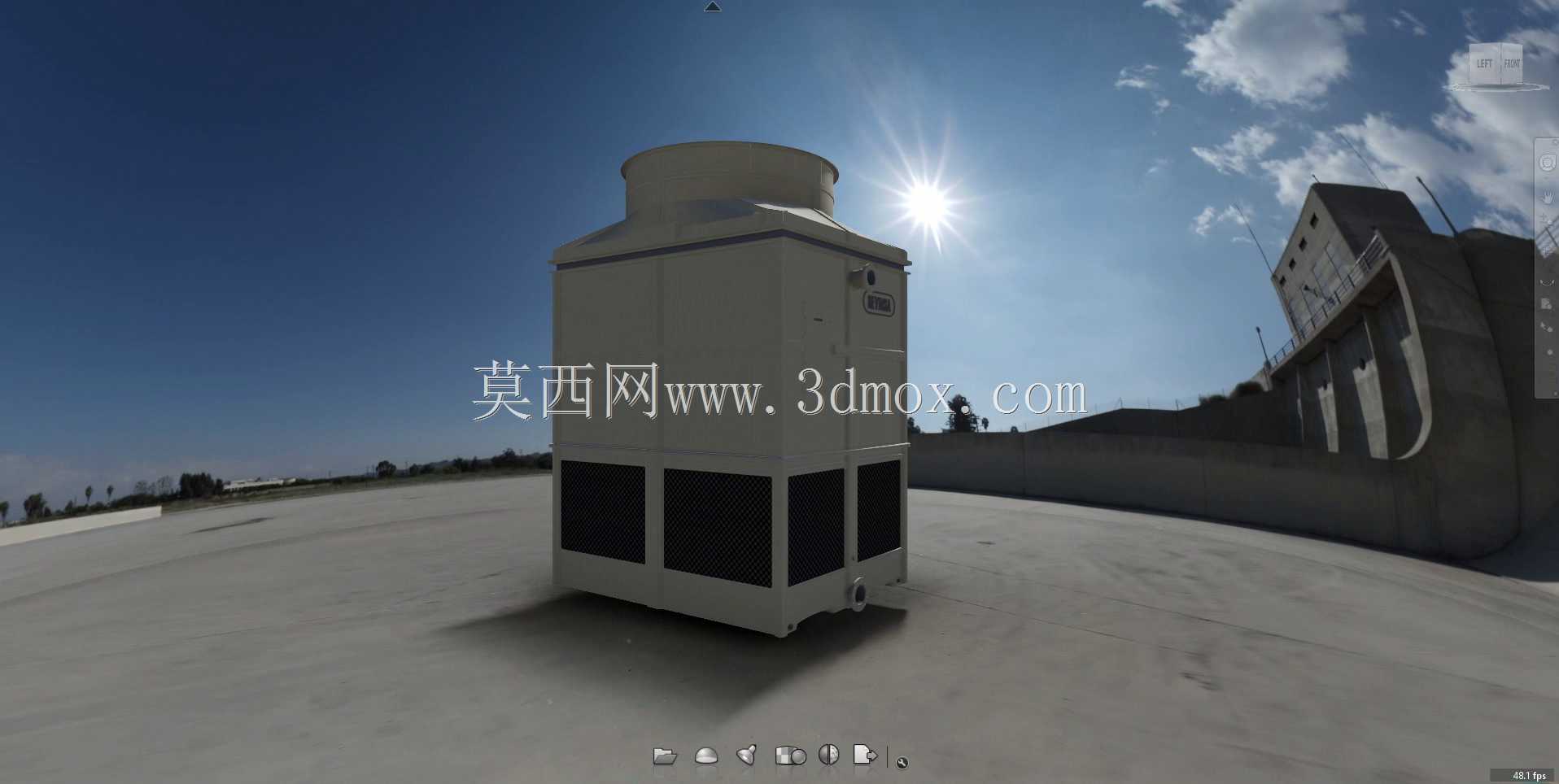

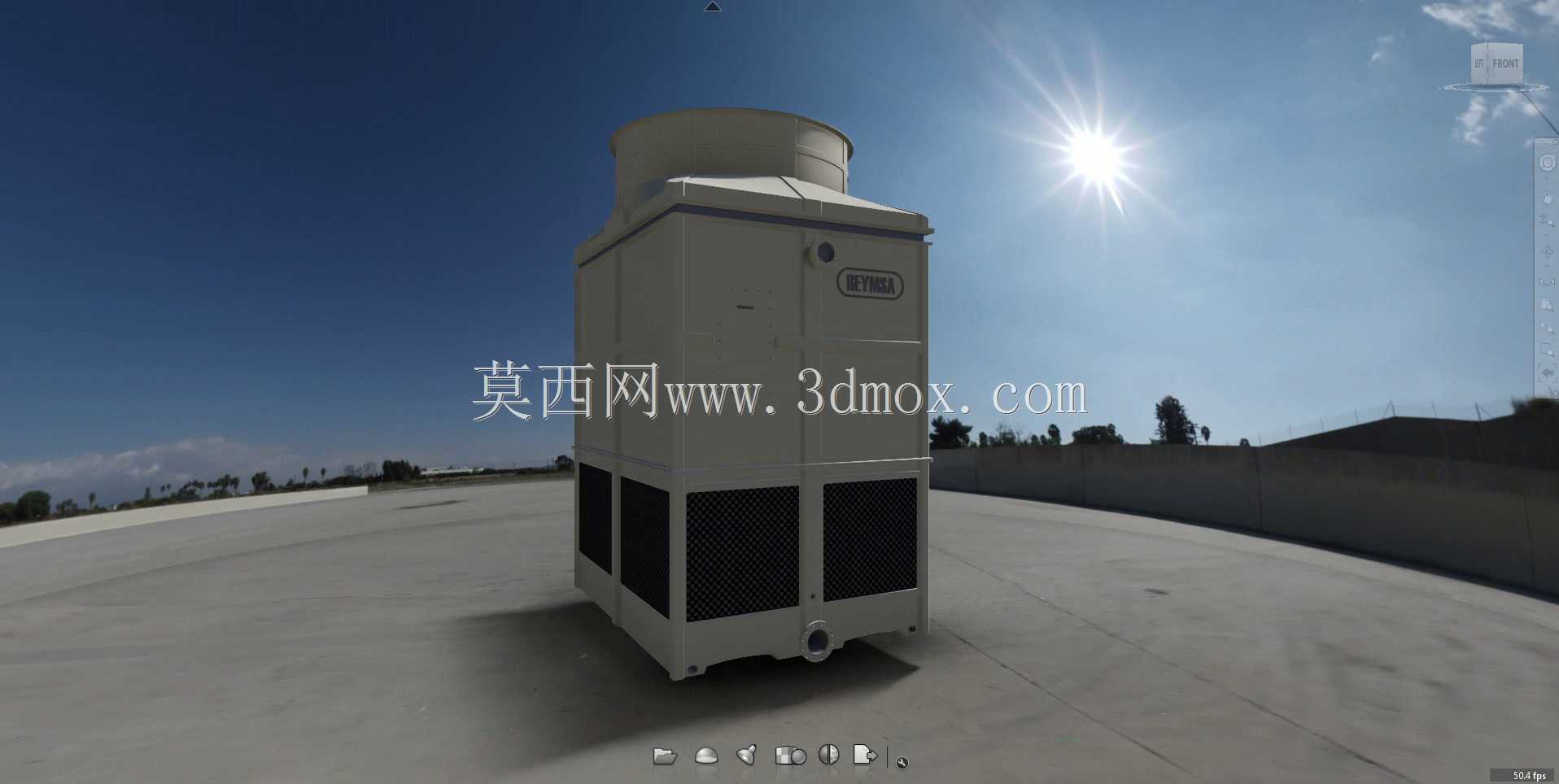

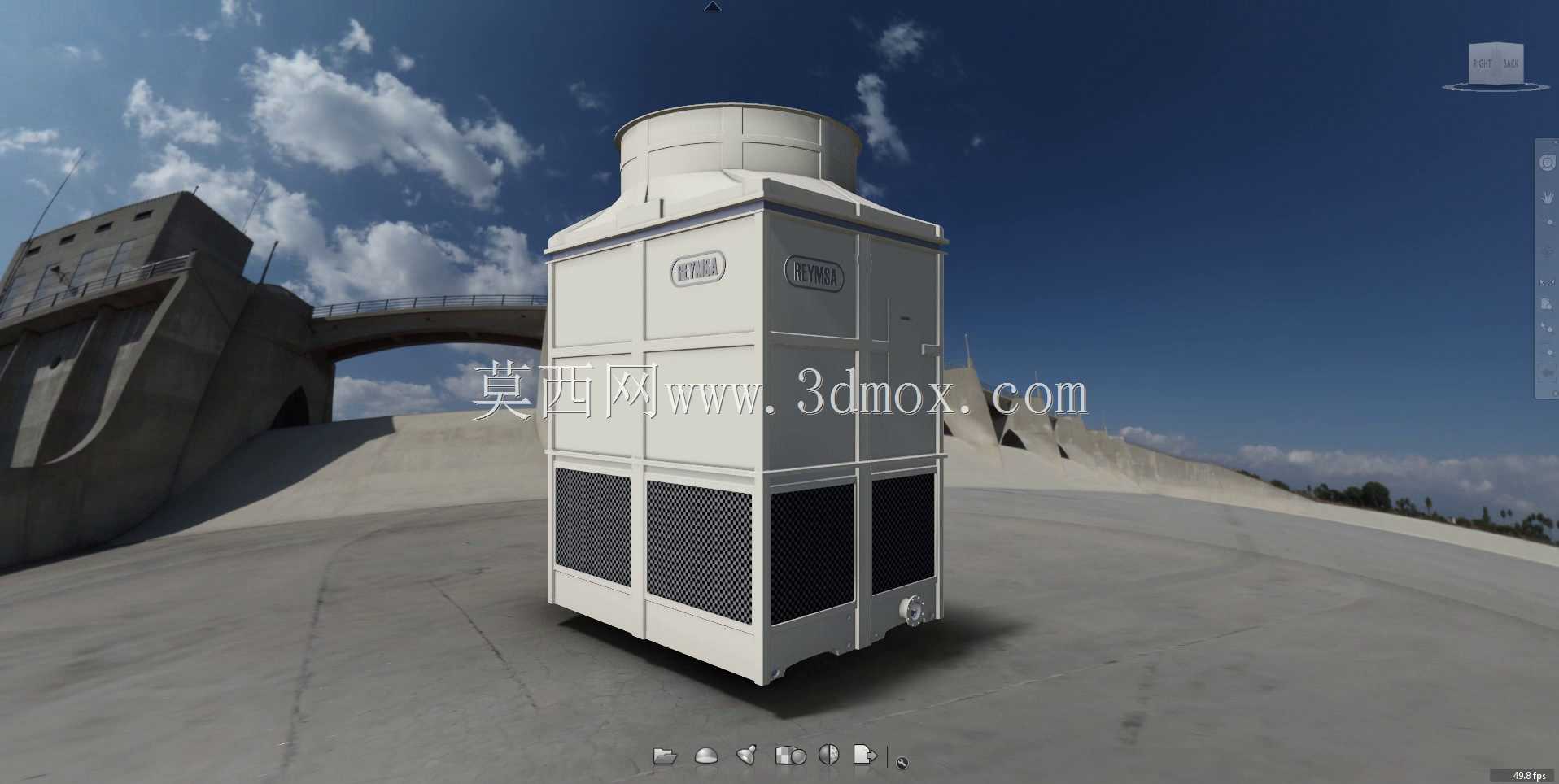

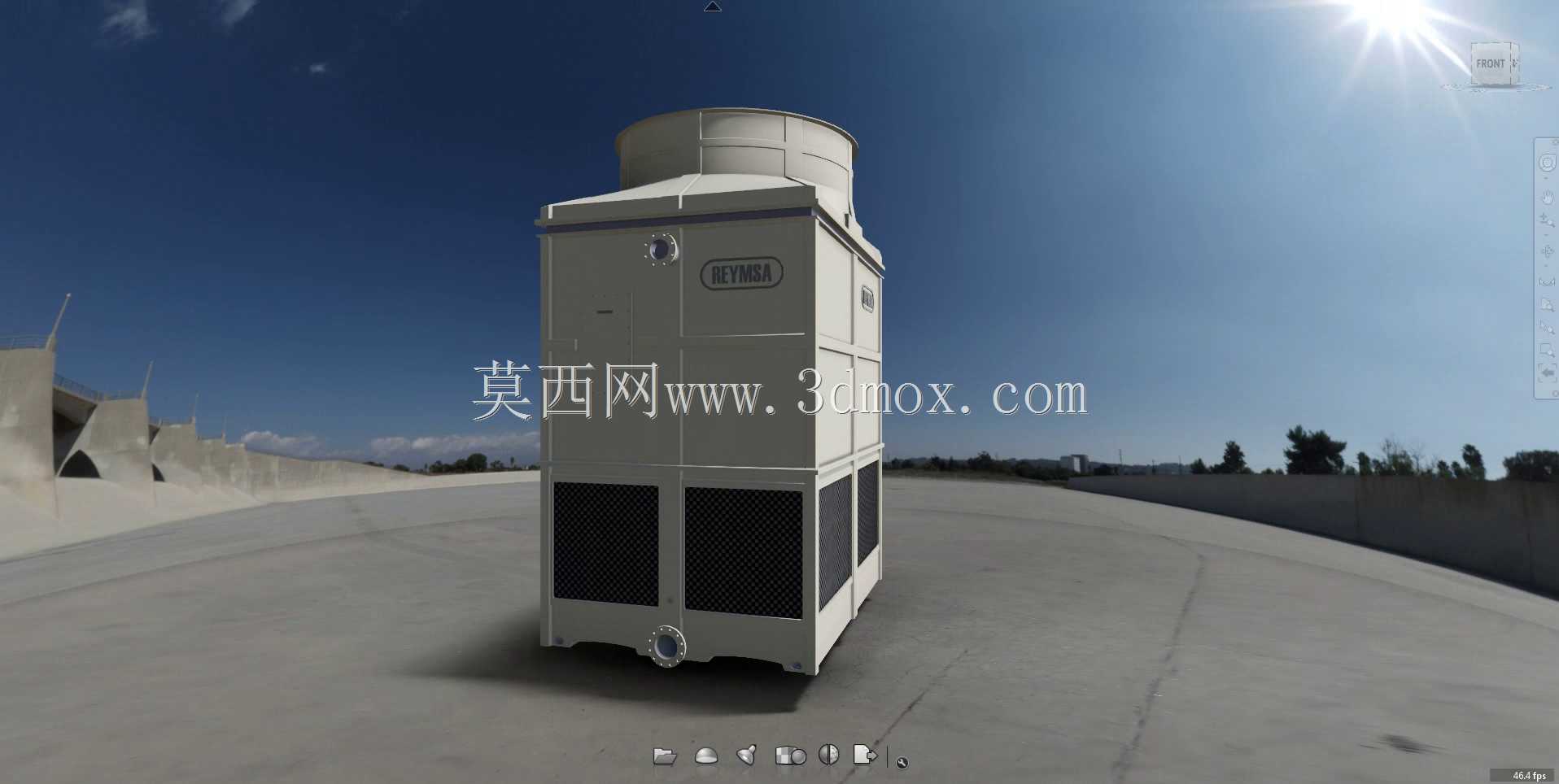

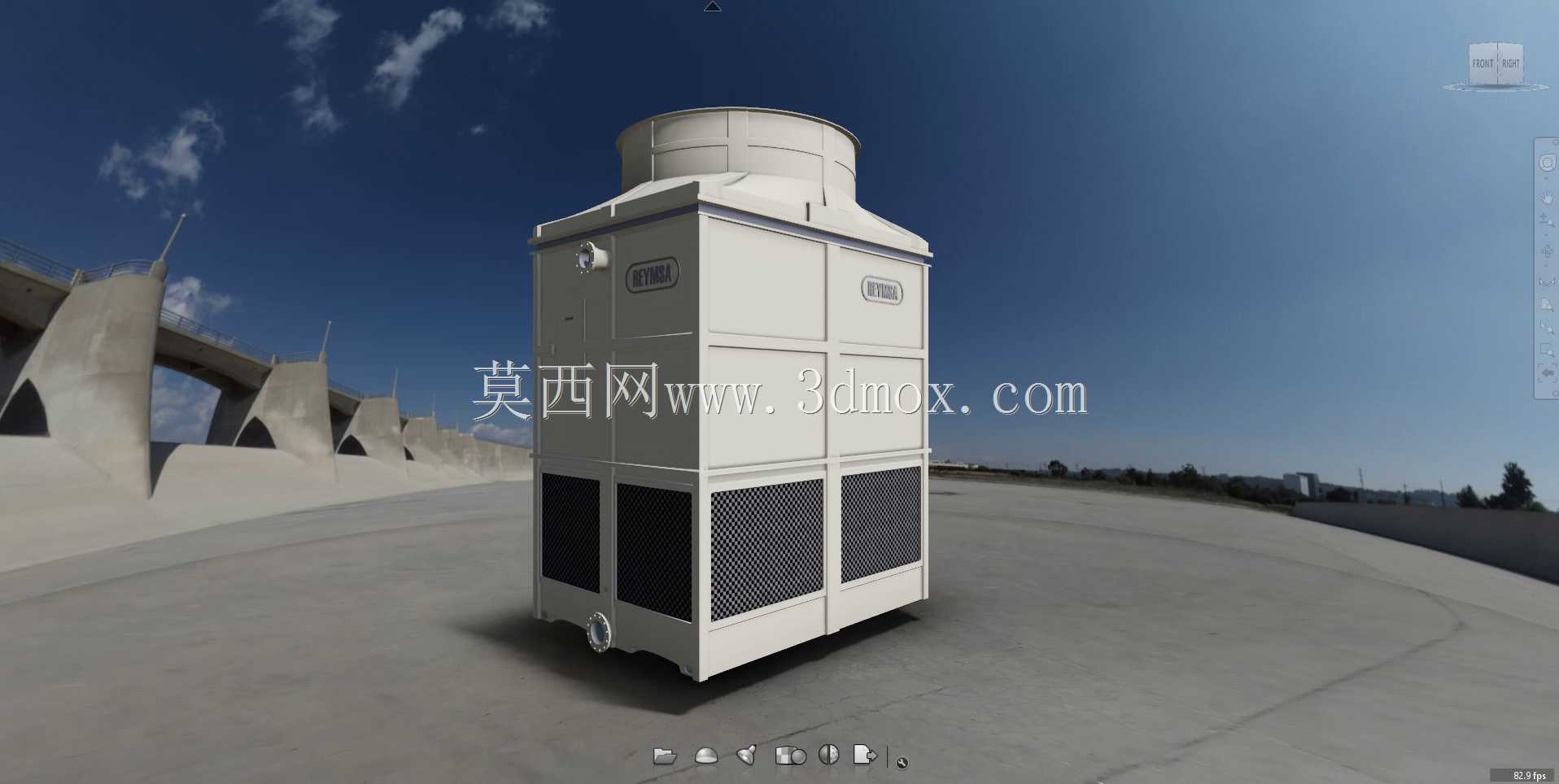

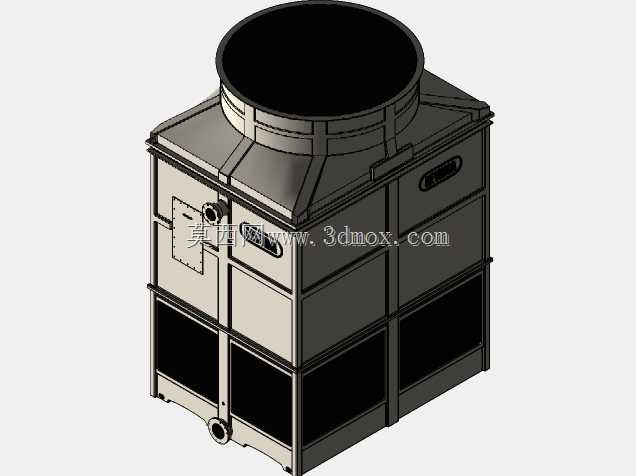

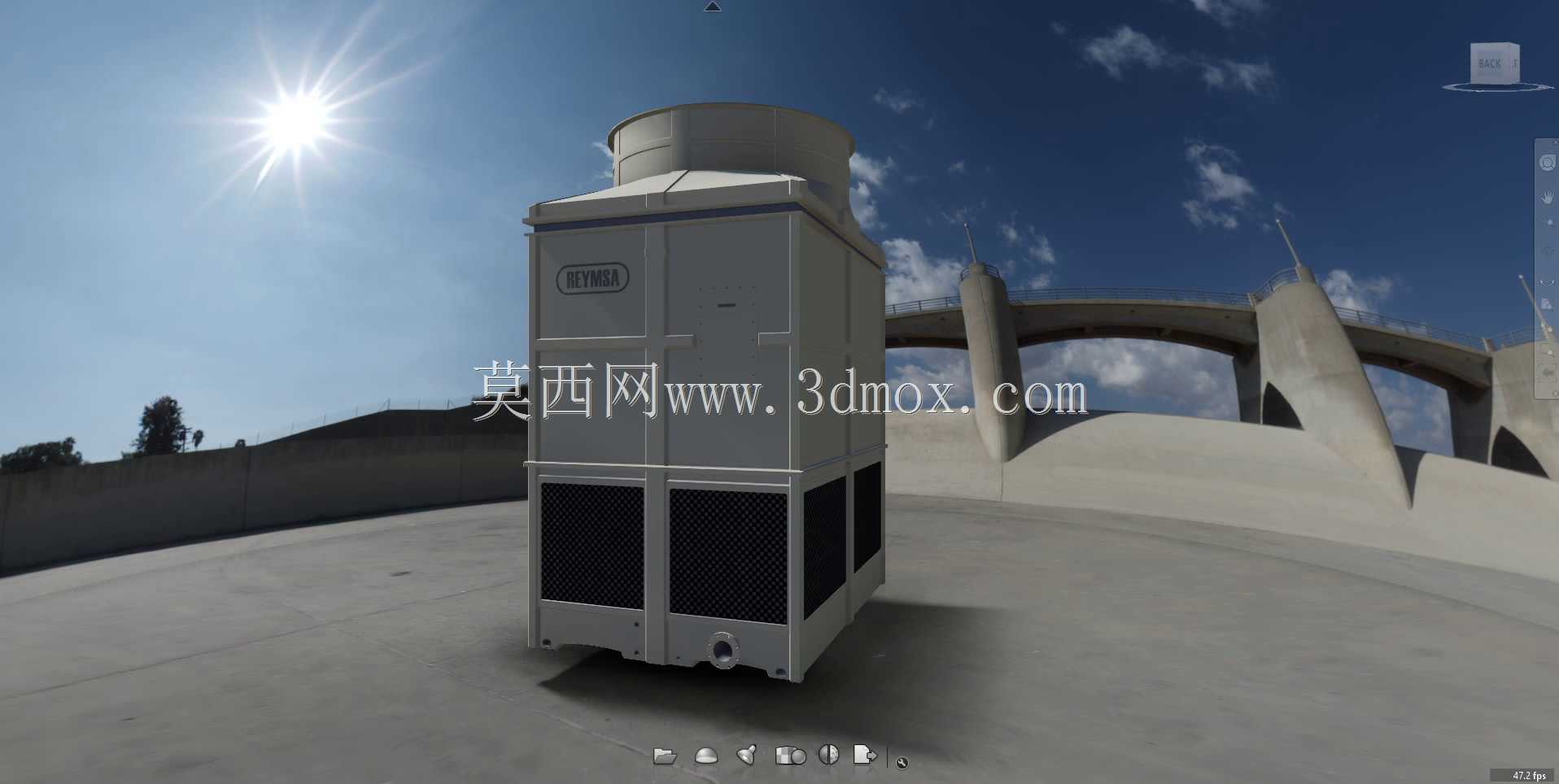

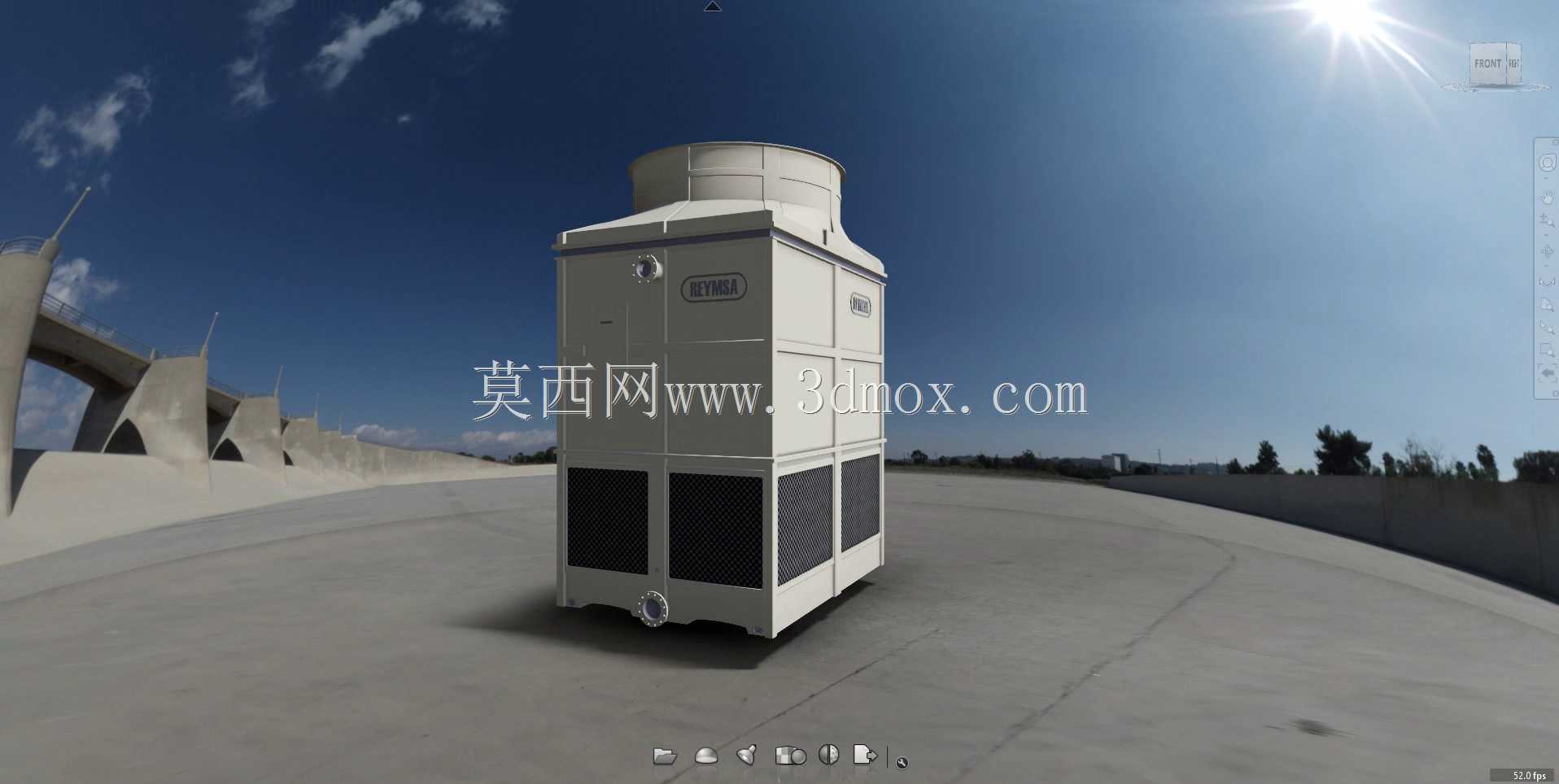

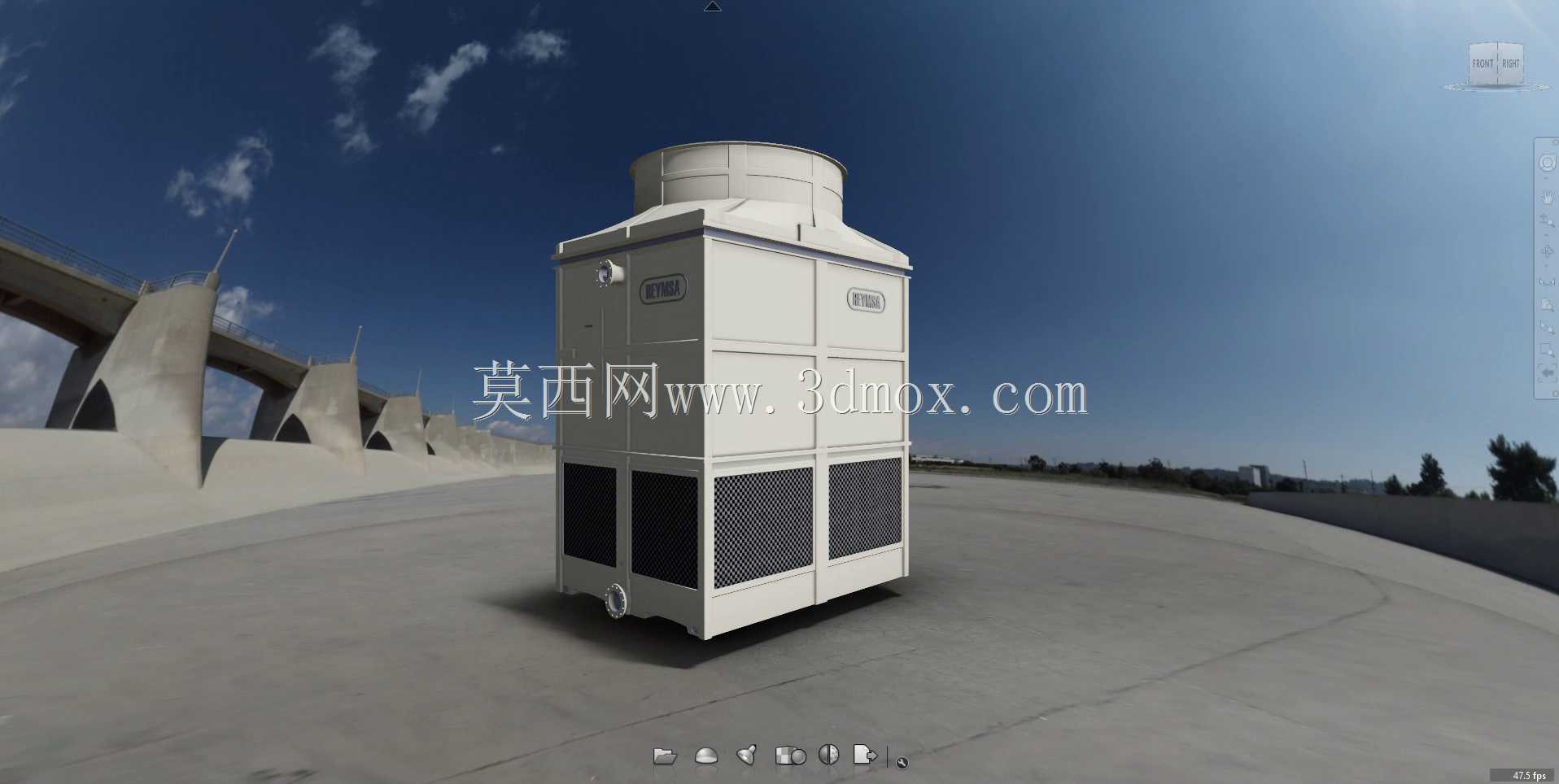

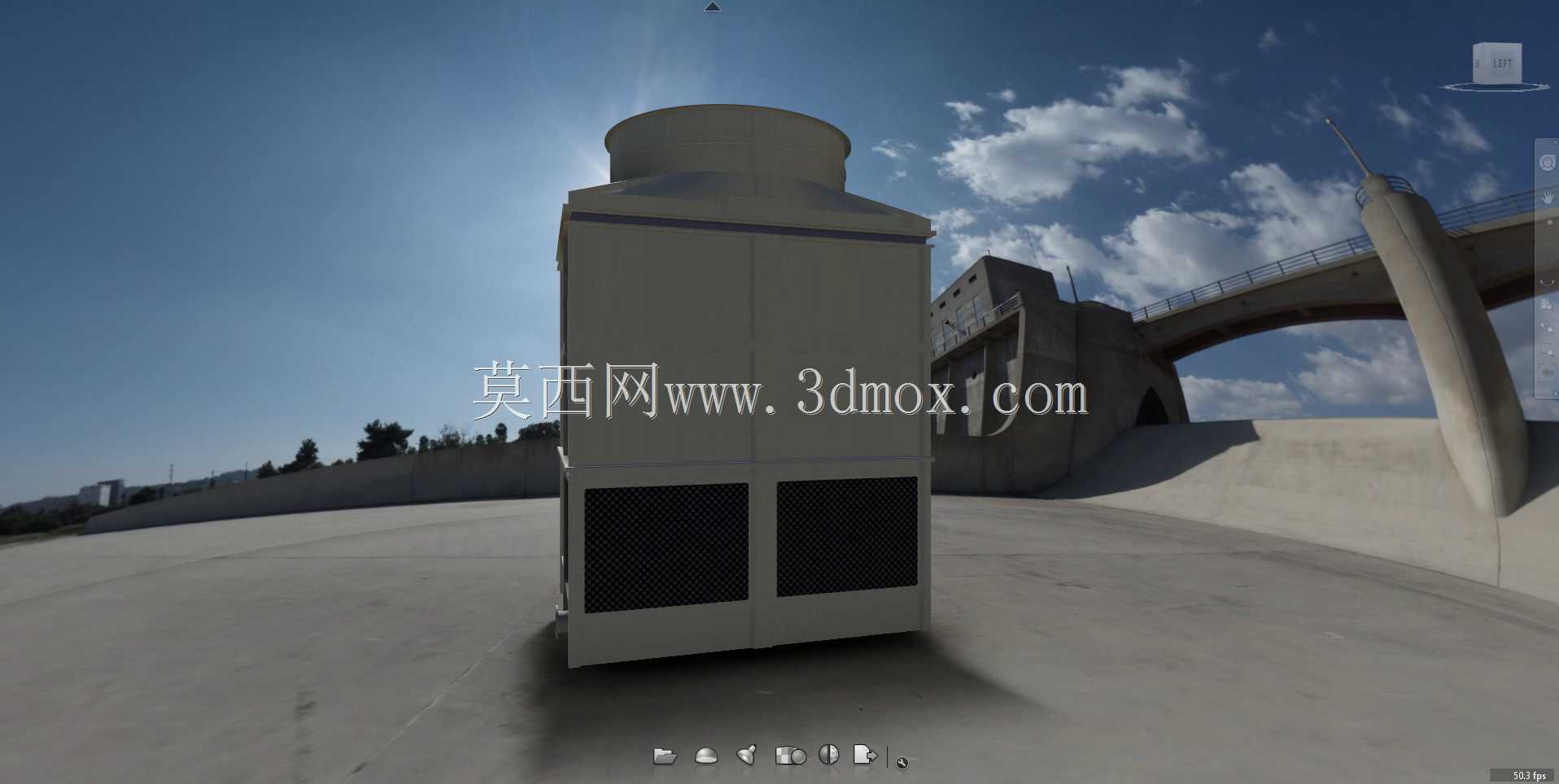

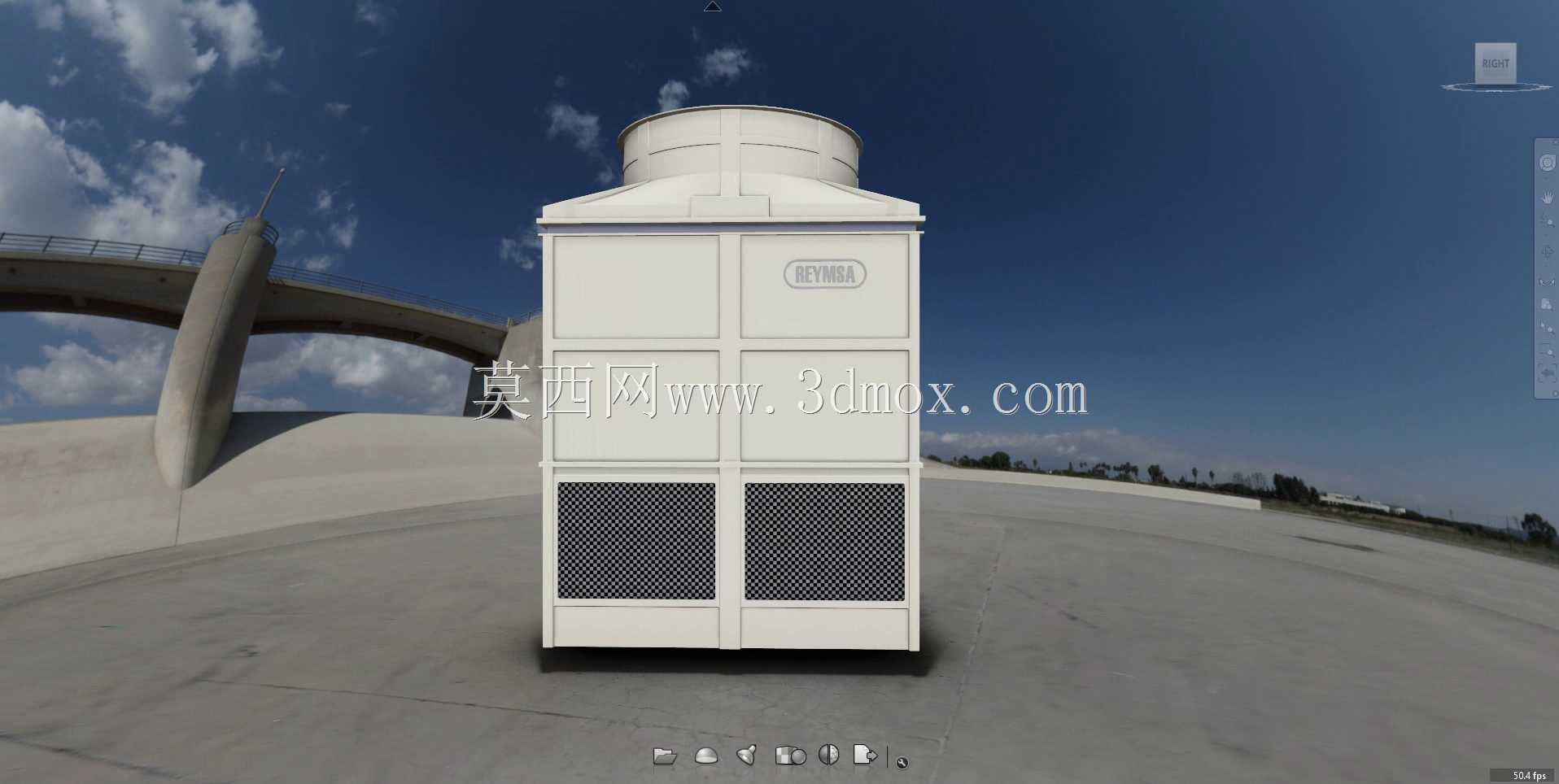

这款闭式逆流冷却塔的三维结构设计，核心围绕工业循环水冷却场景的实际落地需求搭建，在做结构拆解时首先考虑的是商用制冷、工业制程散热场景的安装适配性，这类设备常应用于中央空调系统、工业注塑制程、空压机站、中频电源冷却等需要持续带走工艺余热的场景，核心作用是通过气水换热将循环冷却水的温度控制在工艺允许区间，保障整套产线或配套系统的运行温度稳定。从结构设计逻辑来看，整体采用立式方塔布局，顶部设置轴流风机排风段，风机段做了圆弧过渡导风结构，能够降低排风阻力、减少气流紊流带来的能耗损失；塔体中部为换热核心区，闭式塔的换热盘管内置在塔体中段，循环冷却水在盘管内部封闭流动，外部喷淋水通过填料层与盘管外壁接触换热，这种结构能避免循环冷却水与外界空气直接接触，减少水质污染、管路结垢的问题，对水质要求较高的精密冷却场景适配性更强。塔体下部设置进风格栅与集水盘，进风格栅采用大通风率的网格结构，既能保证进风通畅，也能阻挡大体积杂物进入塔内，集水盘做了倾斜坡度设计，便于喷淋水的汇集与循环，底部设置的排污接口可以定期排出沉积的杂质，降低管路堵塞风险。在安装边界的尺寸考量上，这类方塔的占地面积相比同冷量的圆塔更规整，排布时可以多台拼接安装，节省机房或屋面的安装空间；塔体侧面预留了检修门位置，对应内部换热盘管、喷淋管路的维护空间，安装时需要在塔体周边预留不小于0.8米的检修通道，顶部排风段需要避开建筑遮挡物，保证排风顺畅不出现气流短路。设计时还考虑了塔体的承重结构，底部框架采用加厚型钢做支撑，能够承载满水运行时的整体重量，外壳采用模块化拼接的板材结构，既方便运输吊装，也能根据现场安装条件灵活调整进出水管的方位，适配不同项目的管路走向需求。塔体侧面预留的补水、溢流、排污接口位置都做了标准化的法兰连接尺寸，能够直接对接现场的循环水管路，减少现场改制的工作量。
