CNA-2M型辅助接触器三维结构设计

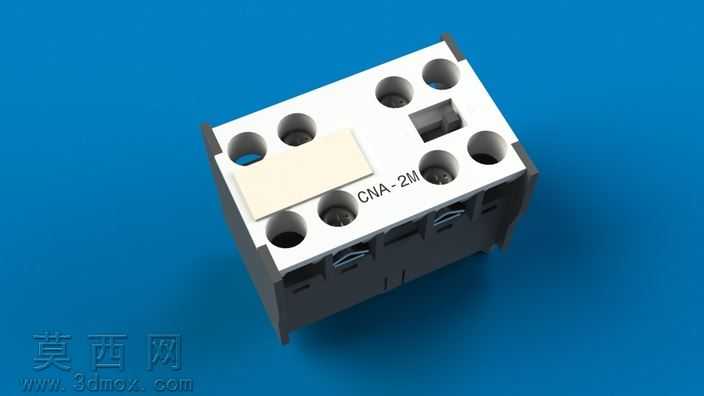

本作品为CNA-2M型辅助接触器的三维数字化建模成果，建模过程以实物测绘的结构尺寸为核心依据，严格还原产品的真实装配逻辑与外观细节。建模阶段首先梳理产品的层级装配关系，将整体结构拆分为基座主体、接线端子组、触点安装腔、标识铭牌、侧边卡扣结构几个独立模块，分别完成各零件的特征建模后再进行整体装配约束，确保各部件的配合间隙、安装位置与实物完全一致。外观建模阶段重点还原产品的细节特征：正面的8个圆形接线孔采用拉伸切除配合倒角特征完成，孔位的排布间距、孔径尺寸严格匹配实物参数，每个接线孔内部的螺纹示意结构通过螺旋扫描特征简化实现，兼顾视觉还原度与模型轻量化；正面的米白色标识区域采用凸台特征制作，表面印制的CNA-2M字样通过贴图映射实现，还原产品的标识细节；基座部分的深灰色壳体采用抽壳特征完成壁厚设置，侧边的卡扣卡槽结构通过拉伸切除与凸台配合制作，还原产品实际安装时的卡接结构。材质与渲染阶段针对产品的不同部件匹配对应材质属性：上部的绝缘端盖部分赋予哑光米白色工程塑料材质，调整材质的粗糙度参数模拟塑料表面的细微磨砂质感，避免过度反光造成的失真；下部基座部分赋予深灰色阻燃工程塑料材质，粗糙度参数略高于端盖部分，区分两个部件的材质视觉差异；接线孔内部的金属接触部分赋予哑光金属材质，模拟铜质接线端子的金属质感，不添加多余的镜面反射效果贴合工业元件的真实外观。渲染场景采用纯色蓝色背景突出产品主体，打光采用三点布光方案，主光源从侧上方照射勾勒产品的轮廓结构，辅助光源补充暗部细节避免阴影过重，顶光补充照亮产品顶面的接线孔与标识区域，最终渲染图清晰呈现产品的整体造型、孔位排布与结构细节。建模过程中对产品的内部触点结构做了合理的简化示意，在保证外部结构完全准确的前提下控制模型的整体面数，让模型既可以用于产品展示、教学演示场景，也可用于低压电气柜的装配仿真、布局设计工作，模型的装配结构完全符合该类辅助接触器的实际生产装配逻辑，各部件可单独拆分用于爆炸图制作、装配工艺演示等拓展用途。
