碳钢焊接车间桁架式承载骨架结构

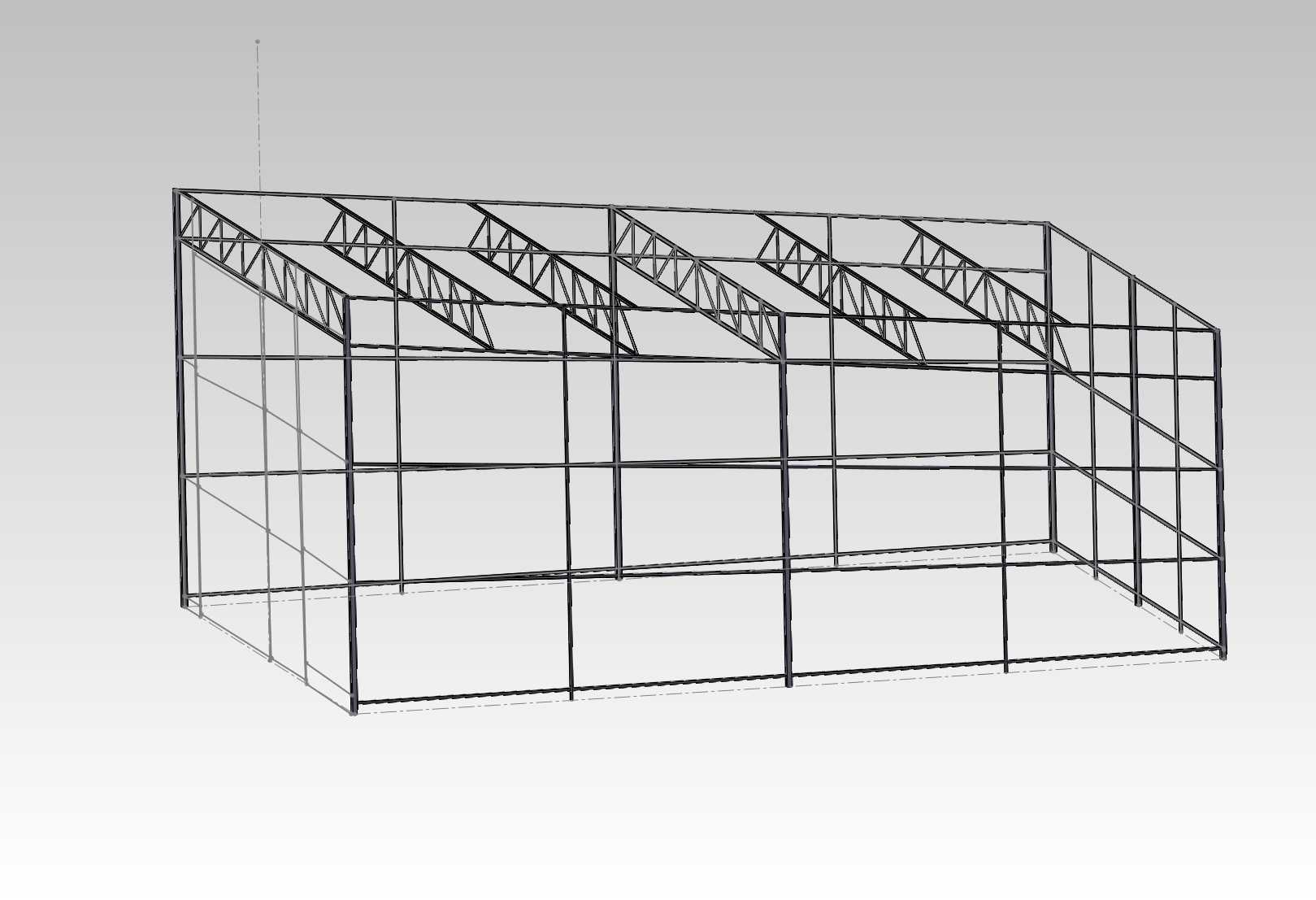

这套焊接碳钢车间骨架结构，主要服务于中小型生产车间的主体承载需求，适配常规工业厂房内部的作业空间分隔、管线吊挂、轻型设备挂载等实际场景，区别于重型厂房的全混凝土承重体系，这类钢构骨架可在现有厂房内部快速搭建独立作业分区，无需破坏原有建筑的地面与顶面结构，适配老厂房改造、临时作业区搭建、洁净分区围挡支撑等多种工程场景。从结构受力逻辑来看，整体采用矩形截面型材做竖向承重柱，柱间设置多道横向系梁保证纵向刚度，顶部采用三角桁架形式做屋面承载结构，桁架腹杆按照等剪力分布规律排布，在控制整体用钢量的前提下，保证顶部均布载荷下的挠度控制在工程允许范围内，避免吊挂管线、轻型屋面材料出现变形下坠的问题。设计阶段优先考虑了现场焊接的作业便利性，所有构件连接节点均预留足够的焊接操作空间，避免出现仰焊、死角焊等难以保证焊接质量的作业位置，竖向立柱的底部设置预埋连接板，可通过膨胀螺栓与现有混凝土地面固定，顶部桁架的上弦预留统一规格的吊挂孔位，可直接适配电缆桥架、通风管道、轻型起重葫芦等常规车间配套设施的安装需求，无需后期在构件上二次钻孔破坏结构强度。从安装边界来看，整体骨架的跨度适配常规6米柱距的厂房内部空间，单跨宽度可根据实际作业需求调整模块数量，每榀桁架的单元长度控制在3米以内，方便普通货运车辆运输，现场可通过螺栓拼接后再完成节点满焊，降低高空作业的施工难度。结构应力分析阶段重点校核了竖向载荷下的立柱失稳风险、横向水平力作用下的框架侧移量，以及焊接节点处的应力集中系数，针对桁架与立柱连接的节点位置做了局部加劲板补强，避免长期载荷作用下节点出现疲劳开裂，所有横向系梁与立柱的连接位置均采用周圈角焊缝，焊缝高度按照等强连接原则设计，保证整体框架的受力连续性，不会出现局部构件失稳导致的整体结构失效。这类骨架结构在实际使用中，还可根据需求在侧面挂载彩钢板、防火板等围挡材料，快速形成封闭的独立作业空间，相比传统的砖砌隔墙，自重更轻、搭建速度更快，后续拆除改造也不会产生大量建筑垃圾，适配现代制造业柔性生产的空间调整需求。
