沃尔沃700千瓦五角柴油发动机三维模型

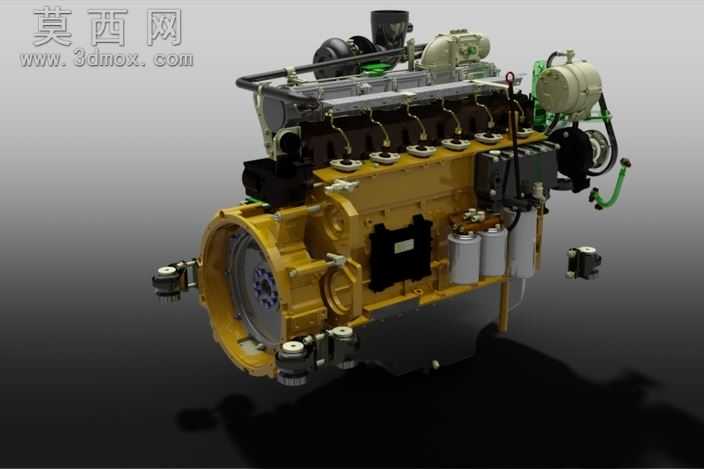

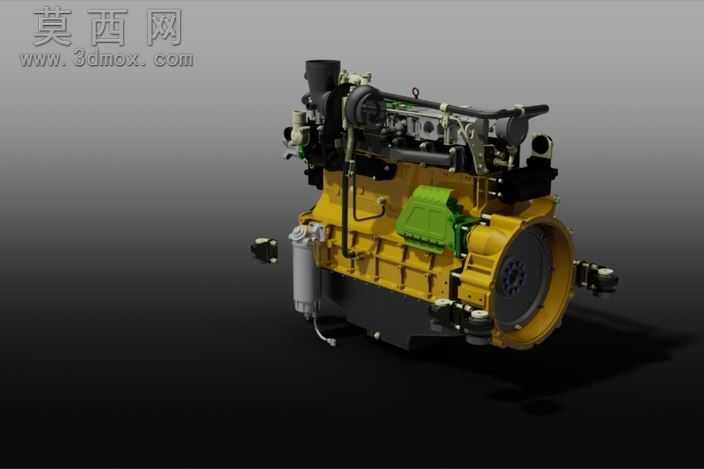

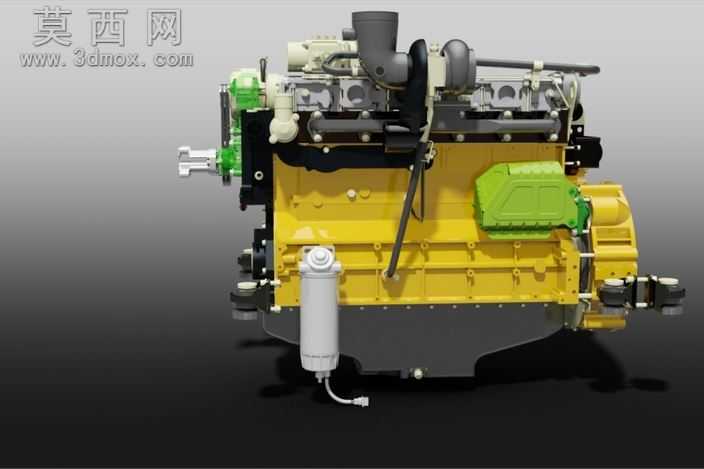

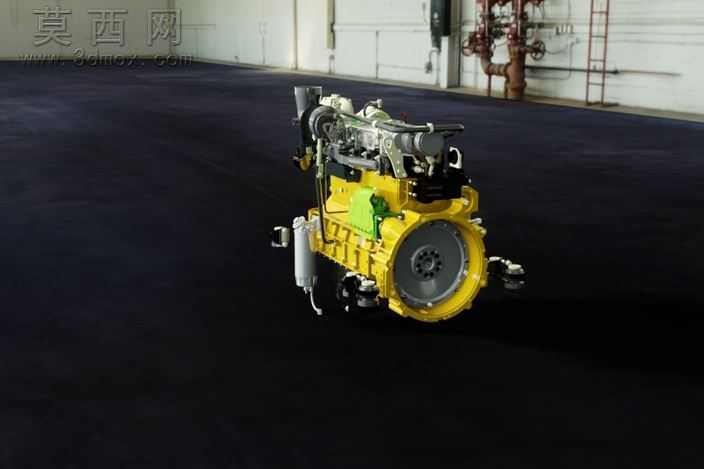

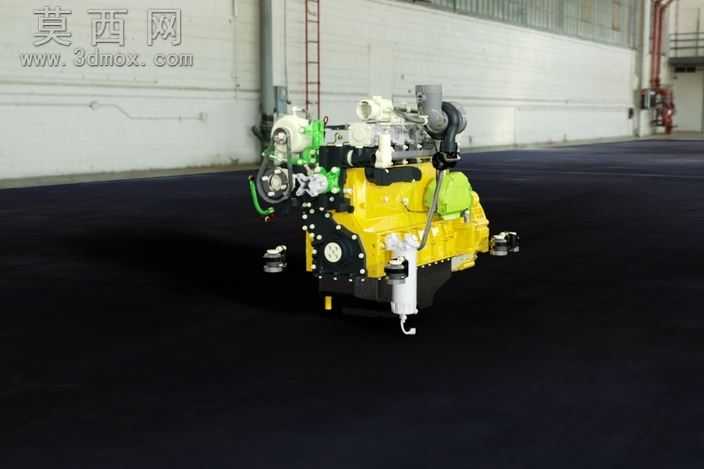

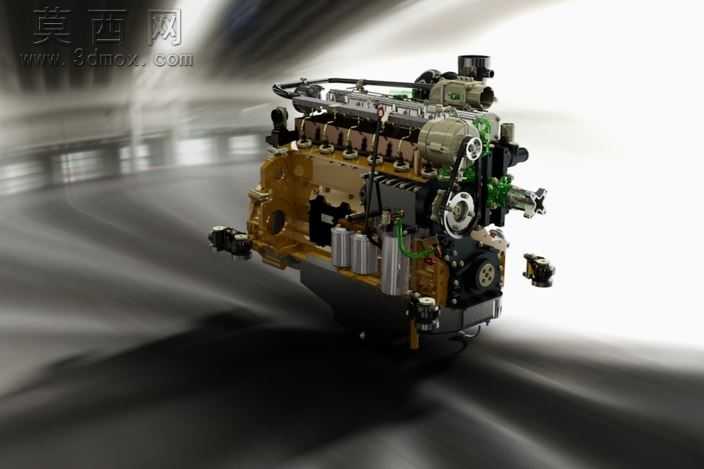

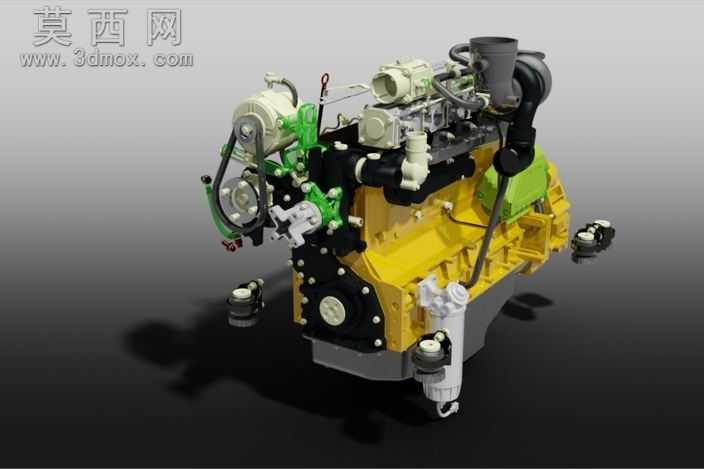

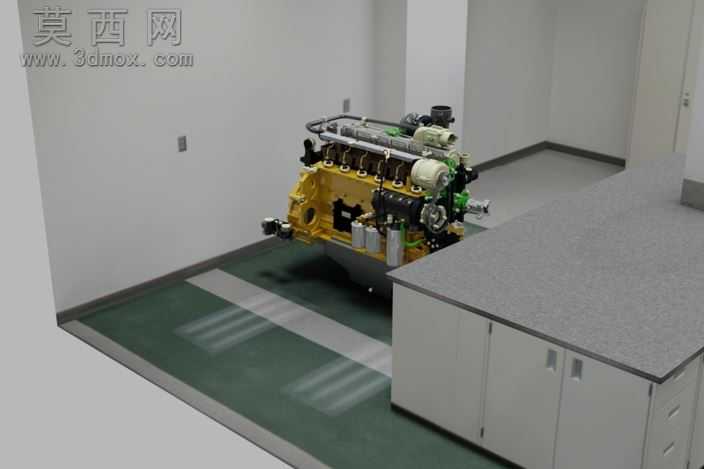

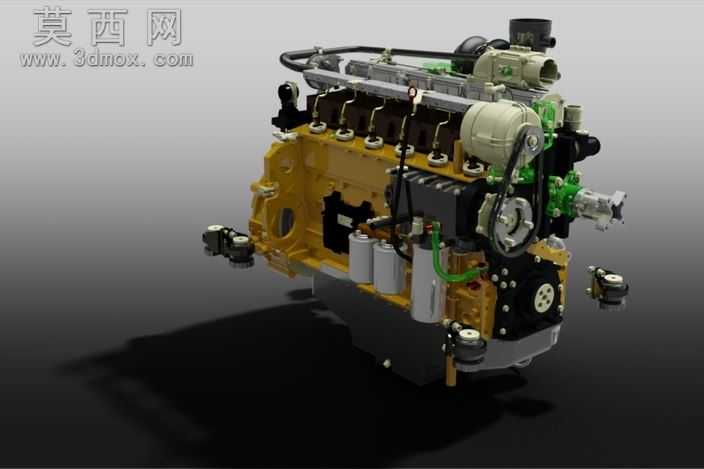

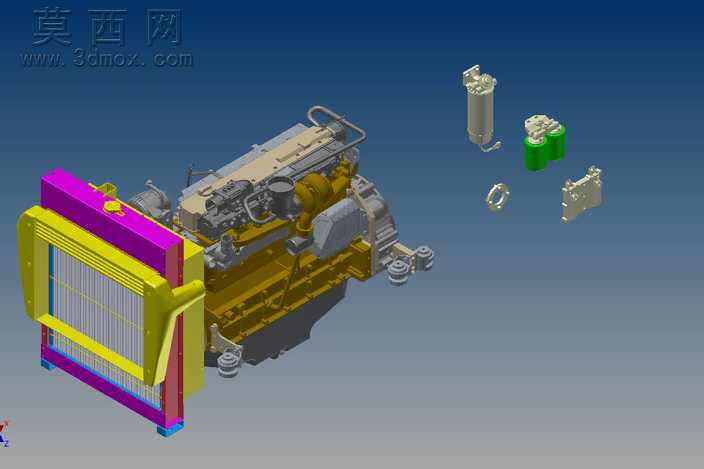

本模型为沃尔沃700千瓦五角柴油发动机的高精度三维建模成果，完整还原了该款重型动力设备的全部结构细节。建模过程中严格参考该型号发动机的真实工程参数，对缸体、缸盖、燃油喷射系统、进排气组件、冷却管路、滤清模块、启动电机、发电机以及配套的传动连接端进行了1:1比例的特征还原，所有部件的装配关系完全匹配实机的安装逻辑，无结构错位或比例失真问题。模型对发动机的外观细节进行了精细化处理，包括缸体表面的铸造纹理、管路接头的卡扣结构、滤清器的标识区域、线束的排布走向都做了对应刻画，不同部件分别赋予了对应的材质属性：缸体主体采用工程常用的柴油发动机黄金属漆面材质，金属管路赋予哑光金属质感，橡胶管路赋予深色橡胶材质，塑料外罩件赋予对应工程塑料材质，渲染后可清晰区分不同功能组件的视觉差异。结构设计上完整呈现了直列六缸的缸体布局，清晰展示了五角式引擎的结构特征，进排气歧管的走向、涡轮增压器的安装位置、冷却系统的外接管路接口、燃油滤清器与机油滤清器的排布都完全符合该款700千瓦发动机的真实设计，可清晰观察到发动机前端的动力输出法兰结构、后端的附属组件安装位，以及各类传感器、电磁阀的布置位置。建模过程中采用了分层装配的设计思路，将发动机拆解为缸体总成、缸盖总成、配气系统、燃油供给系统、冷却系统、润滑系统、电气附件系统等多个子装配模块，每个模块下的零件均可单独查看结构特征，方便使用者拆解学习重型柴油发动机的结构组成。模型整体布线规整，无冗余的几何面，在保证细节精度的同时控制了整体文件体量，既可以用于产品展示、原理教学，也可作为整车动力总成匹配、虚拟仿真场景搭建的素材使用，能够直观呈现沃尔沃该款大马力柴油发动机的结构特点与设计逻辑。
