普恩特桁架式铁路运载车辆结构

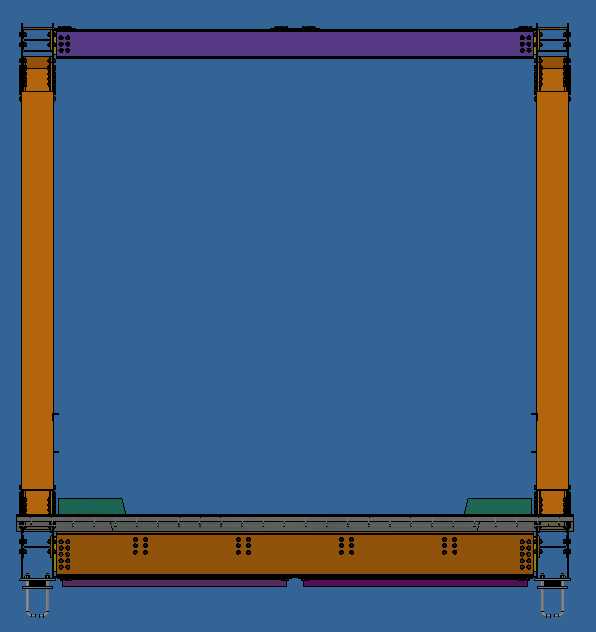

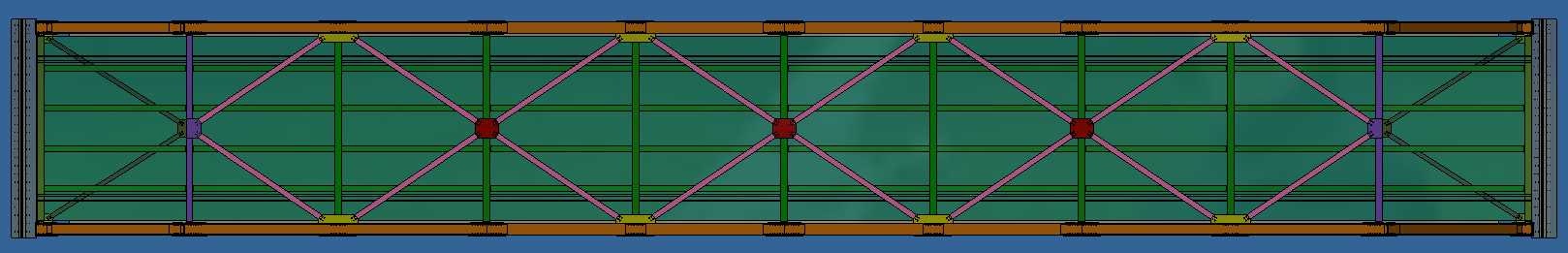

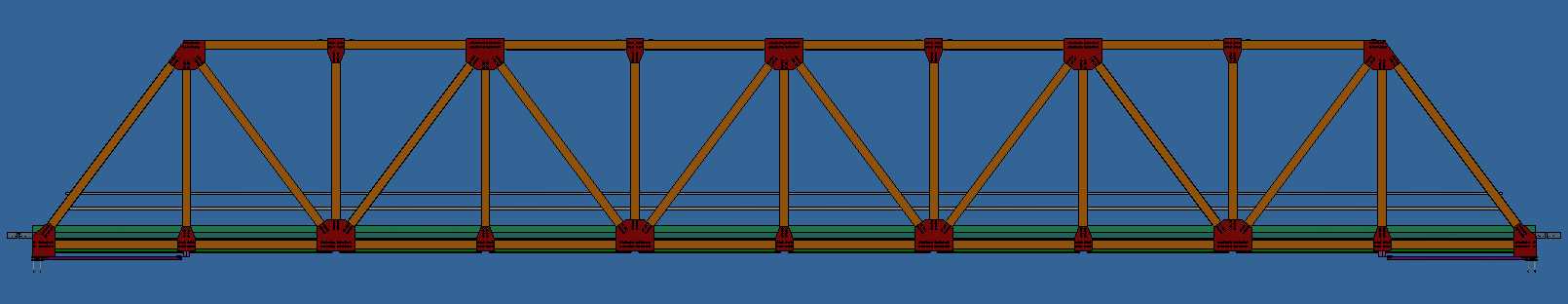

该结构为轨道运输场景下的专用运载载体，主要应用于厂矿内部专线、短途重型物料转运的轨道线路中，承担大吨位散料、成件重型设备的跨区段转运任务，适配标准轨距的轨道铺设场景，可与常规轨道牵引机车完成连挂作业，无需对既有轨道线路做特殊改造即可投入使用。整体采用桁架式承载框架设计，主受力结构为三角截面的空间桁架体系，上下弦杆采用等截面型钢拼接，腹杆按照受力弯矩分布做变间距排布，在跨中弯矩最大区域加密腹杆布置，两端支座位置增设斜向加强撑杆，将轮对位置的集中载荷均匀分散到整个桁架框架上，避免局部应力集中导致的结构变形。承载面采用格栅式铺板设计，既降低整体自重，也能避免散料运输过程中的积料积水问题，铺板下方设置纵向承托梁，与主桁架下弦杆采用螺栓铰接连接，便于后期磨损后的局部更换维护。两侧桁架之间设置多道横向连接系，包含水平横撑与交叉斜撑，保证整体结构的抗扭刚度，避免车辆通过曲线轨道时发生框架侧向变形。设计阶段按照45吨额定载荷做受力校核，结构自身重量控制在6.1吨，载荷自重比处于同类型运载设备的较优水平，轮对安装位置预留标准轴承座安装接口，可适配常规轨道车辆的走行轮组与制动组件安装，连挂端设置标准车钩安装座，可与不同型号的牵引机车、同类型运载车辆实现编组连挂。结构的所有杆件连接节点均采用栓焊组合结构，主受力焊缝做满焊处理，连接螺栓采用高强度防松螺栓，适配厂区内颠簸、重载的复杂作业工况，日常维护仅需定期检查节点螺栓预紧力与焊缝开裂情况，无需复杂的养护流程。框架的外形边界严格按照轨道车辆限界要求设计，整体宽度、高度均符合标准轨道运输的限界规范，可顺利通过常规轨道道岔、隧洞与沿线设施，不会发生干涉问题。
