三耳带孔圆筒支座机械零件结构

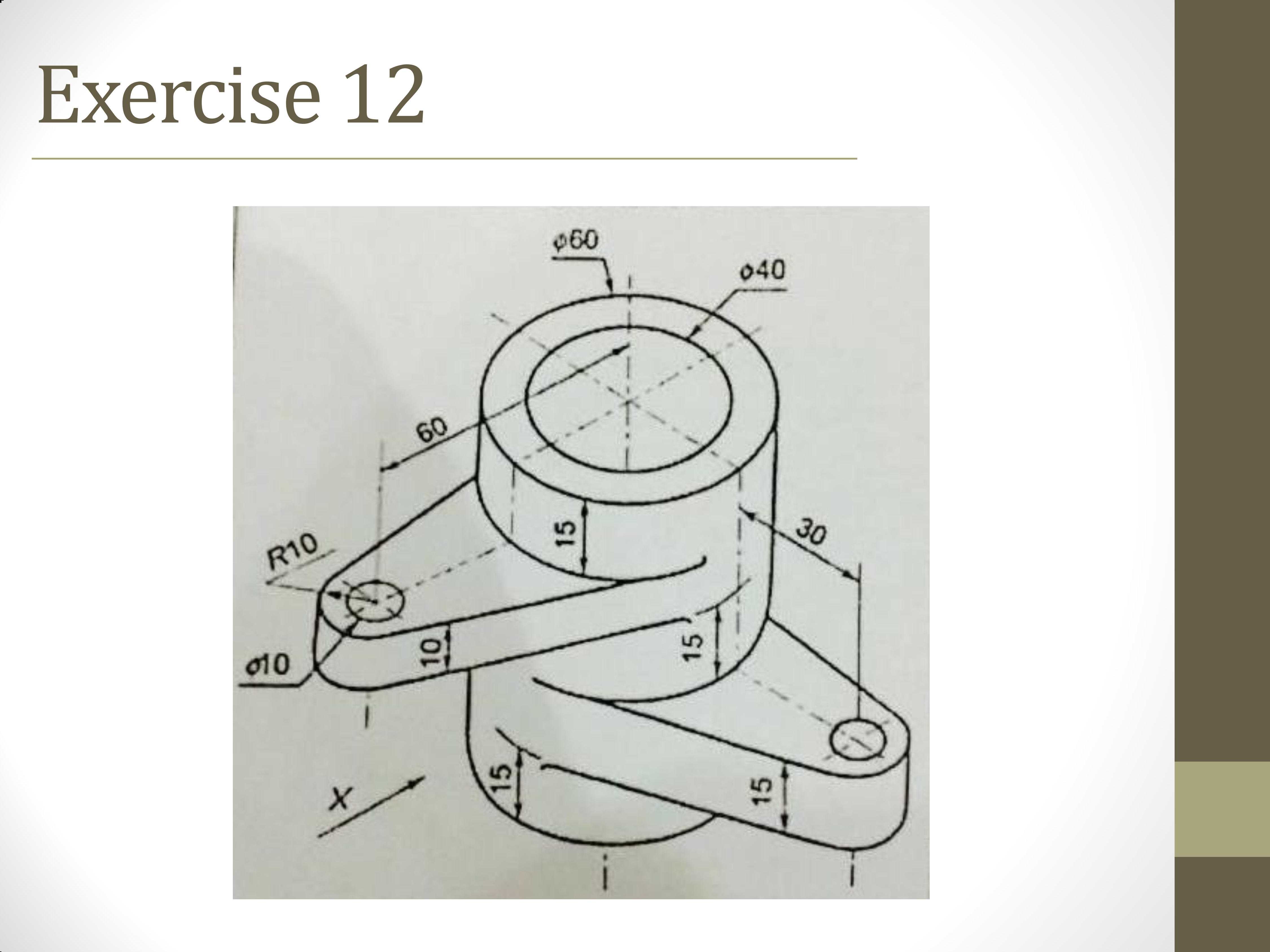

该类带三耳的圆筒支座零件，多应用于轻工输送设备、小型工装夹具的支撑定位环节，作为轴类部件的承载基座使用，核心作用是为穿设其中的回转轴、导杆提供稳定的径向支撑，同时通过三个分布的带孔凸耳完成与设备机架的固定连接，避免支撑部位在设备运行过程中出现偏移、晃动问题。从结构设计逻辑来看，主体采用同轴圆筒结构，上端筒体外径60mm、内孔直径40mm，筒身总高度30mm，上下两段筒身各预留15mm的轴向高度，既保证了内孔与轴类零件配合时有足够的接触长度，避免应力集中导致的配合面磨损，也控制了零件整体重量，减少不必要的材料消耗。三个连接凸耳沿圆筒周向均匀分布，其中一个凸耳的外端做R10mm的圆弧过渡，凸耳厚度为10mm，每个凸耳端部开设直径10mm的安装通孔，凸耳从筒身向外延伸的长度为60mm，安装孔中心到圆筒中心轴线的距离经过精准核算，既保证安装时螺栓有足够的操作空间，也让三个固定点的受力分布更均匀，避免单个连接点受力过大出现断裂。设计时特意将凸耳与筒身的衔接位置做了圆弧过渡处理，没有采用直角衔接，能够有效降低应力集中系数，在设备运行产生振动载荷时，衔接位置不会因为应力突变产生裂纹。零件整体的安装边界由三个凸耳的安装孔位置决定，安装时只需将三个孔对准机架上预设的螺纹孔，穿入对应规格的螺栓即可完成固定，不需要额外设计复杂的定位结构，适配性较强。这类支撑件在实际使用中，圆筒内孔可根据实际配合需求加装轴套，进一步提升耐磨性能，延长零件使用寿命，三个凸耳的分布形式也让支撑结构的抗倾覆能力优于双耳结构，在有侧向载荷的使用场景下稳定性表现更好，常被用在小型传动机构、手动工装的转轴支撑位置，加工时可采用圆钢铣削成型，或者铸造成型后再做精加工，尺寸精度容易保证，适合批量生产应用。
