异形斜面连接支撑结构练习构件

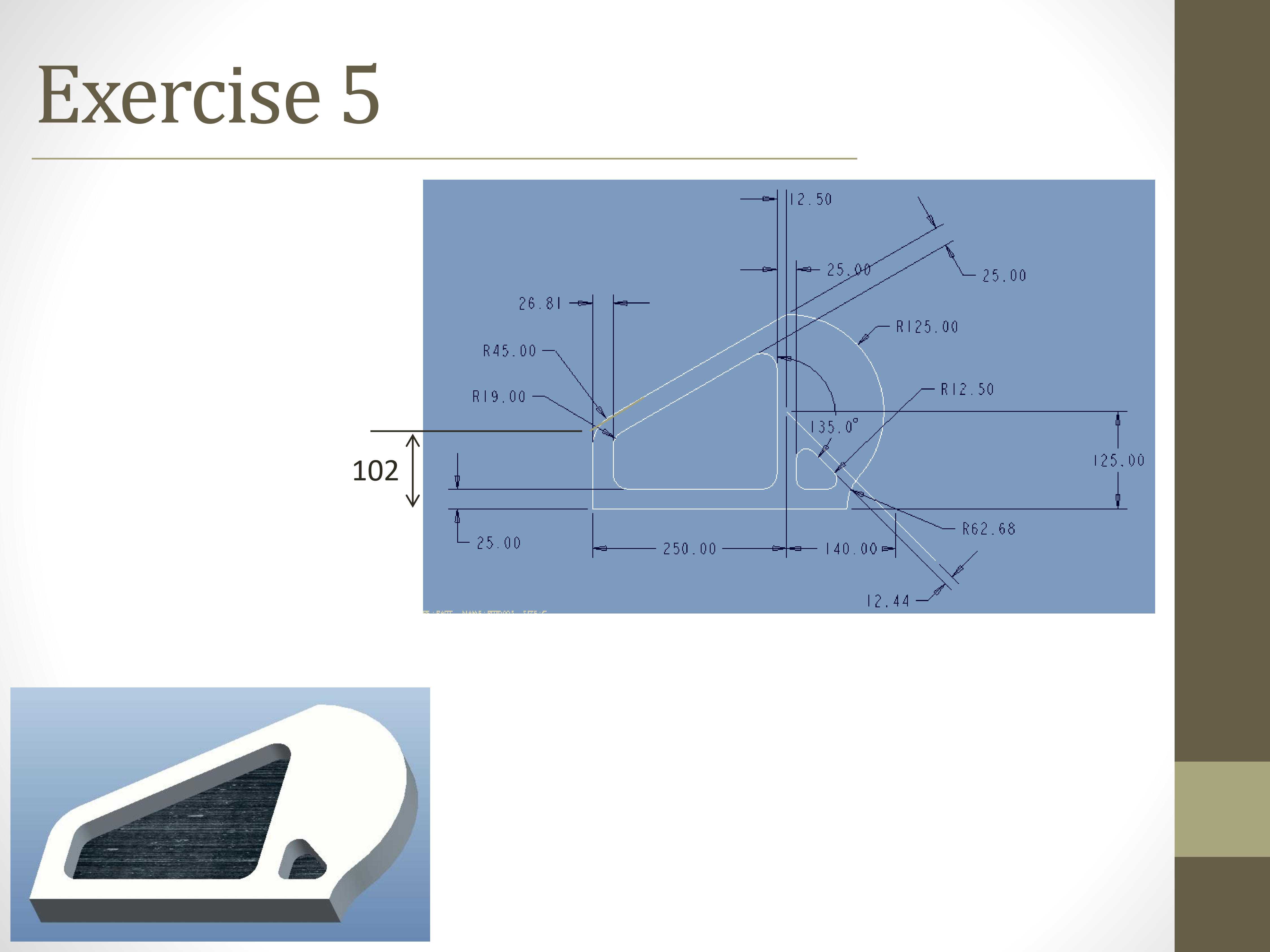

　　日常做结构设计练习时，这类带斜面与圆弧过渡的异形支撑件是很常见的训练载体，很多中小型设备的非标准连接部位都会用到类似结构，比如小型检测设备的传感器安装支架、轻工输送线的侧边导向支撑座，或是工装夹具里的定位承托块，这类零件不需要承受大吨位冲击载荷，但对轮廓精度、安装面的贴合度有明确要求，一旦轮廓尺寸偏差超差，安装后会出现相邻部件干涉、连接螺栓孔位错位的问题。从图纸标注的尺寸逻辑来看，设计时先确定了底部的平直安装基准边，总长度方向的核心定位尺寸为250mm，安装边的垂直高度基准为102mm，这两个尺寸是整个零件加工和建模的首要基准，所有后续的轮廓线都要从这两个基准出发做尺寸约束，避免建模时出现过约束或者基准漂移的问题。

　　零件的主体斜面是核心功能面，斜面的倾斜角度通过135度的内角标注做了角度约束，斜面的端点位置分别通过水平方向25mm、140mm的定位尺寸，垂直方向125mm的高度尺寸做了双向定位，保证斜面的空间位置完全确定，不会出现建模时斜面角度跑偏的情况。零件上的多处圆弧过渡不是随意添加的装饰特征，内拐角处R12.5、R19的圆角是为了减少铣削加工时的应力集中，避免零件热处理或者长期受载时从拐角处萌生裂纹，外轮廓处R45、R12.5的圆角一方面是为了去除锐边，防止安装调试时划伤操作人员，另一方面也是为了匹配相邻配合件的圆弧接触面，保证安装时的贴合面积足够，不会出现线接触导致的局部压强过大问题。零件端部的小凸台结构上预留的小尺寸特征，

　　是用来安装固定传感器或者小型限位开关的安装位，这个位置的尺寸精度直接影响检测元件的检测距离，建模时需要注意这个凸台和主体斜面的位置度公差，实际加工时这个面需要和底部安装面一次装夹铣削成型，避免二次装夹带来的位置误差。做这类零件的三维建模时，不能只照着线条描轮廓，要先梳理清楚尺寸的约束优先级，先画基准线确定安装面的位置，再依次绘制水平、垂直的直线段，之后添加角度约束确定斜面位置，最后逐个添加圆角特征，圆角添加的顺序要从最小半径的圆角开始，避免大圆角生成后覆盖掉相邻的轮廓边导致后续圆角特征失败。建模完成后要核对所有标注的尺寸，包括容易被忽略的小尺寸如12.44、R62.68这类收尾处的轮廓尺寸，

　　这些尺寸往往决定了零件端部和相邻部件的间隙是否足够，很多新手建模时容易忽略这类小尺寸，导致实际装配时端部和其他零件发生硬干涉。从实际应用场景来看，这类零件如果用在传感器安装位置，还要考虑安装面的平面度要求，一般安装检测元件的接触面平面度要控制在0.05mm以内，建模时不需要特意标注公差，但结构设计时要预留出后续精加工的余量，不能直接按粗加工的尺寸要求做模型。另外零件的厚度方向虽然图纸没有做全剖展示，但从常规的这类支撑件的使用场景来看，厚度一般在8-15mm之间，具体厚度要根据实际承受的载荷来调整，如果是用来承托较重的检测模块，厚度可以适当增加，同时在背部添加加强筋结构，如果只是轻载的导向支撑，厚度可以适当减小来降低零件重量。这类零件的加工工艺一般是先下整块板材毛料，通过数控铣削一次加工出所有轮廓，之后做去毛刺处理，安装面做平磨保证平面度，最后做阳极氧化或者喷塑处理提升防锈能力，建模时要考虑加工的工艺性，不要出现内部倒扣或者刀具无法到达的狭小区域，比如内拐角的圆角不能小于加工刀具的半径，否则实际加工时无法清根，会导致零件实际轮廓和模型出现偏差。
