三孔弧形连接支架练习结构设计

　　这类三孔弧形连接构件，在小型传动机构、仪器仪表内部的固定链路里十分常见，很多初次接触参数化建模的工程师，都会把这类带多段相切圆弧的平面轮廓作为草绘练习的核心载体，它看似结构简单，实则覆盖了机械结构设计里最基础也最核心的轮廓约束、尺寸链校核、安装边界匹配等多方面能力要求。从实际应用场景来看，这类构件常被用在轻载的传感组件固定、小型操纵机构的连杆转接、仪器内部的电路板支撑等位置，因为整体轮廓采用多段平滑圆弧过渡，不存在尖锐的直角应力集中点，在承受周期性小幅振动的工况下，应力分布会比直角折弯的支架更均匀，不容易出现根部疲劳断裂的问题。

　　从设计思路上拆解这个构件，首先要明确三个安装孔的相对位置是整个结构的核心基准，三个孔分别承担不同的连接功能：其中一个孔作为主定位孔，通常会配合销钉实现构件的旋转或固定基准，另外两个孔作为功能连接孔，分别对接不同的外接部件，三个孔的中心距尺寸必须严格匹配外接部件的安装点位，一旦中心距出现偏差，后续装配时就会出现孔位错位、螺栓无法穿入的问题。在确定孔位基准之后，外轮廓的所有圆弧段都要和三个孔的外圆保持相切约束，这里要注意不同圆弧段的半径取值，大半径圆弧主要承担轮廓的平滑过渡作用，小半径圆弧则是在孔位附近做收边处理，避免轮廓和外接部件的安装面发生干涉。

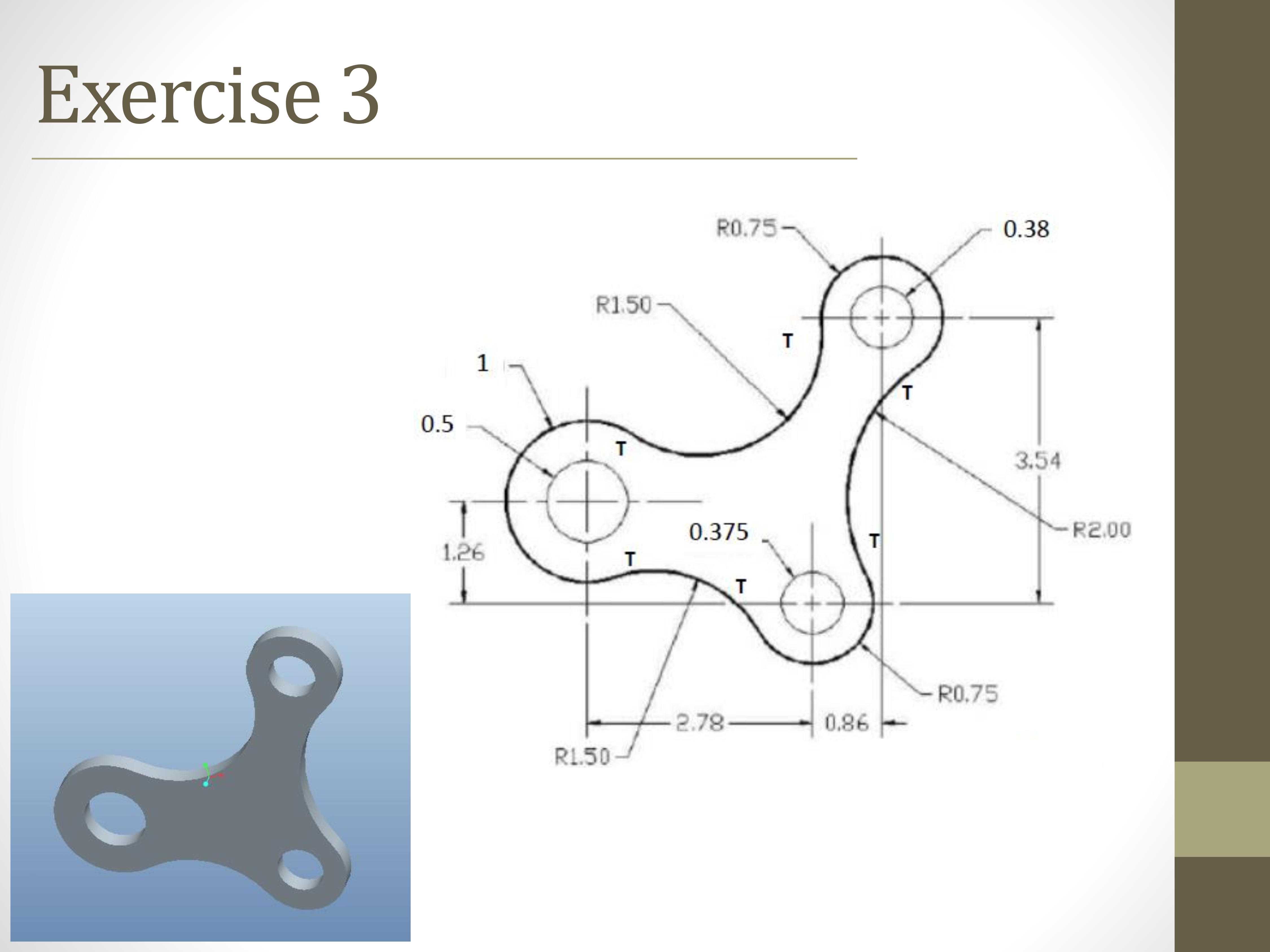

　　从尺寸边界来看，构件的整体外轮廓最大宽度控制在3.54单位长度，总长度方向的尺寸从最左侧孔中心到最右侧孔中心的水平距离为2.78+0.86单位长度，每个安装孔的周边都预留了足够的压紧面宽度，最小的压紧边距不小于0.38单位长度，这个宽度能够保证螺栓或销钉压紧时，构件的边缘不会因为压应力过大出现压溃变形。轮廓上标注的R0.75、R2.00、R1.50、R0.75等不同半径的圆弧，在建模时必须逐一添加相切约束，不能只靠拖动轮廓线来近似拟合，否则后期修改孔位尺寸时，整个轮廓会出现约束错乱、曲线断开的问题，这也是很多新手做这类练习时最容易踩的坑——只追求视觉上的相似，忽略了参数化约束的完整性，导致模型没有可编辑性，后续调整尺寸时需要完全重画。

　　从实际使用的功能特性来说，这类薄型支架通常采用钣金冲压或者线切割加工成型，厚度方向的尺寸一般根据负载要求选择，轻载场景下0.5单位厚度的板材就可以满足强度要求，如果需要承受更大的拉扯力，可以适当增加板材厚度，同时在孔位周边做翻边强化处理，不需要额外增加加强筋，因为平滑的弧形轮廓本身就具备不错的结构刚度，相比直边的三角支架，它在多个受力方向上的抗变形能力更均衡，不会出现某个方向刚度特别薄弱的问题。另外在设计这类构件时，还要注意安装时的操作空间，三个孔的位置排布要给螺栓拧紧工具预留足够的操作间隙，不能让轮廓边缘挡住扳手的活动空间，这一点在实际装配中十分重要，很多建模时看起来完美的结构，到了装配环节才发现工具无法伸到螺栓位置，只能临时修改轮廓，耽误项目进度。

　　做这类轮廓练习的时候，还要养成从基准出发的建模习惯，先确定主坐标系，把主定位孔的中心放在坐标原点上，再根据尺寸标注确定另外两个孔的中心坐标，之后再逐段绘制外轮廓的圆弧，每画一段就添加对应的相切、等半径或者尺寸约束，不要等所有线条都画完再统一加约束，那样很容易出现过约束或者约束冲突的问题，排查起来十分耗费时间。完成草绘之后，还要做轮廓的封闭性检查，确保所有线条首尾相连没有缺口，否则后续拉伸或者钣金特征无法生成，这也是基础建模里必须养成的检查习惯。另外，这类构件在实际应用中，边缘都要做去毛刺处理，所以建模时不需要特意做很小的倒角，加工时通过 tumble 抛光或者手工去毛刺就可以满足锐边要求，过度的小特征建模反而会增加加工的编程难度，没有实际工程意义。
