机械结构练习用异形支撑连接构件

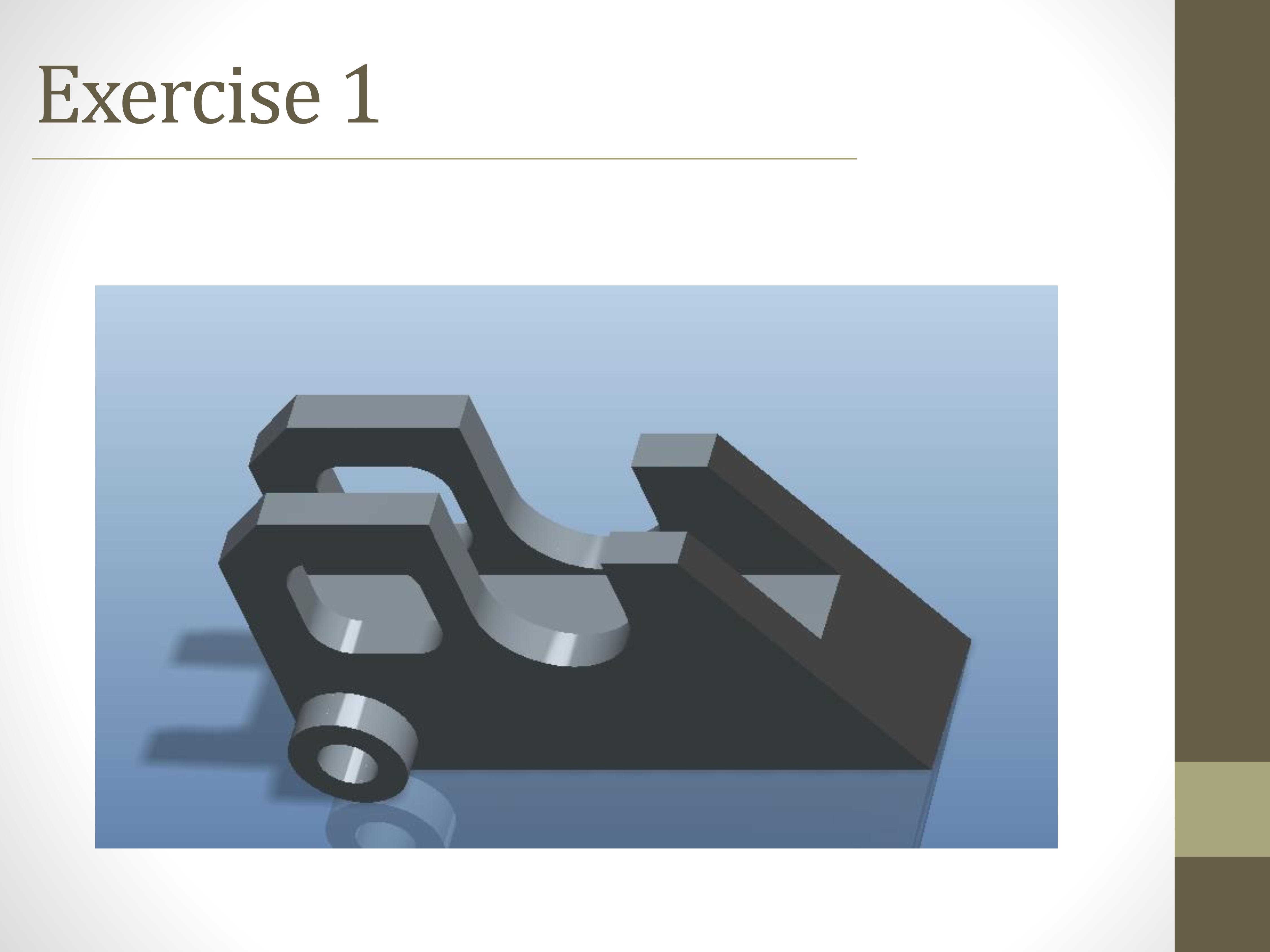

　　该异形支撑连接构件属于机械结构实训类的典型练习零件，主要面向机械设计入门阶段的结构认知、建模逻辑训练与加工工艺推演场景，在日常的机械结构教学、建模技能考核、基础加工工艺实训场景中被广泛使用，能够帮助初学者快速建立三维空间结构思维，掌握从二维轮廓到三维实体的建模逻辑，理解零件结构与加工可行性之间的对应关系。从实际功能层面看，这类构件虽然不直接对应量产设备的特定装配工位，但其整合的多种典型机械结构特征，能够覆盖绝大多数常规机械零件的设计要点：构件上设置的弧形过渡槽结构，可模拟实际设备中滑动导向副的配合面形态，练习时可通过该特征掌握导向面的公差预留、表面粗糙度要求的设定逻辑；带同轴孔的圆柱凸台结构，对应实际设备中铰接副、

　　转轴配合位的设计要求，建模过程中可练习同轴度约束、凸台拔模斜度设置、孔位倒角工艺的相关设计要点；构件底部的平整安装基面，可模拟实际零件与安装基板的贴合面设计，掌握平面度要求设定、安装孔位排布、接触面避空槽设计的相关思路；侧面的三角加强筋结构，对应实际零件中提升结构刚性的加强结构设计，可练习筋板厚度设定、筋板与主体连接位的圆角过渡处理、避免应力集中的结构优化方法。在设计思路层面，该构件的结构排布完全遵循机械加工的工艺逻辑，没有出现无法加工的倒扣、封闭内腔等不合理结构，所有外轮廓特征均可通过三轴铣床完成加工，孔位特征可通过常规钻削工序完成，弧形槽结构可通过铣削走刀成型，整体结构的加工工序排布逻辑清晰，

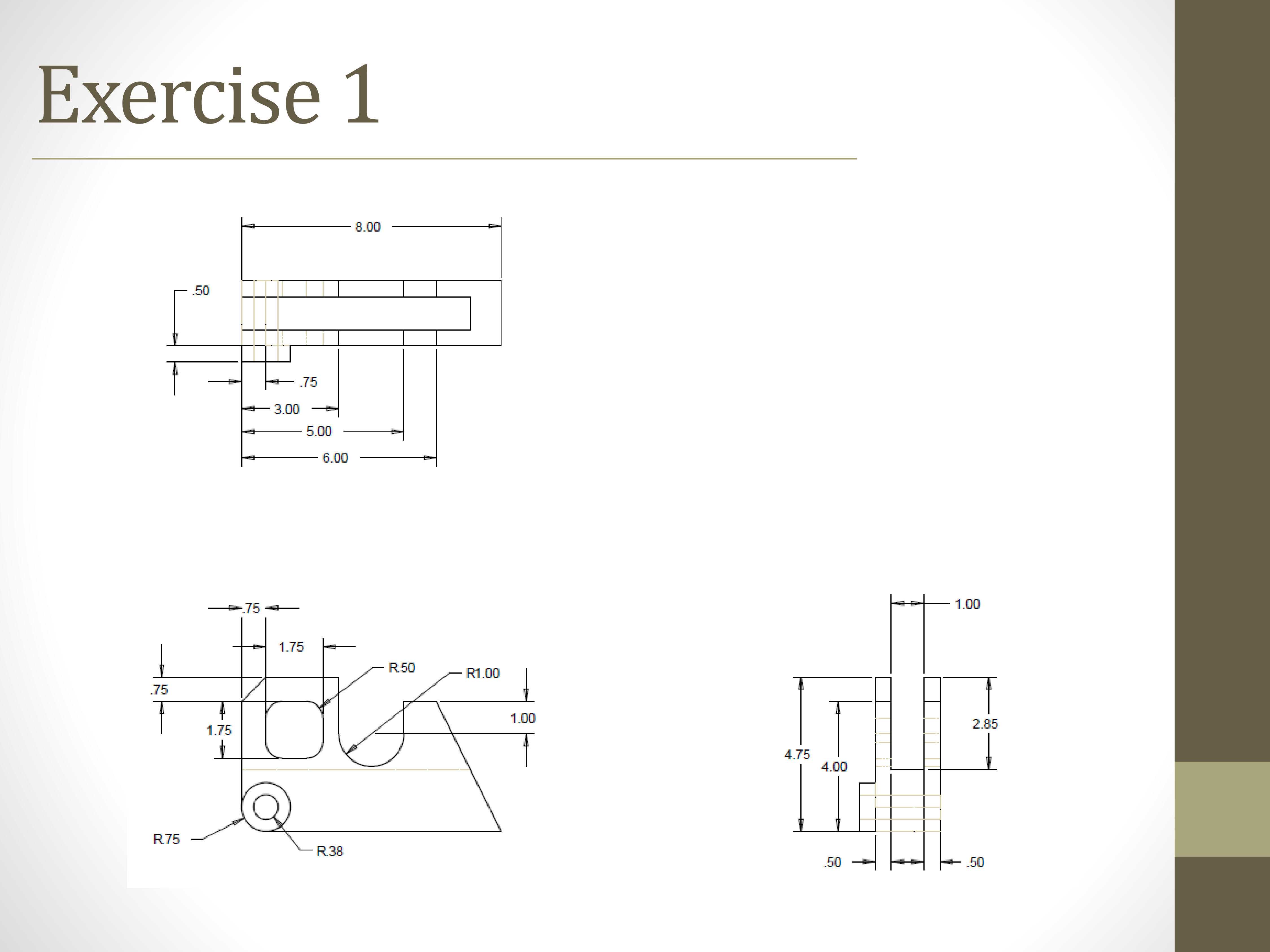

　　适合初学者推演从毛坯到成品的完整加工流程。建模过程中需要先确定底部安装基面作为设计基准，所有特征的尺寸约束均以该基面为基准展开，避免出现基准混乱导致的尺寸链错误；弧形槽的轮廓需要先绘制二维引导线，再通过拉伸切除完成成型，过程中需要注意槽宽的尺寸一致性，以及槽两端的圆弧过渡与槽宽的匹配关系；圆柱凸台的设计需要保证其轴线与安装基面的平行度要求，凸台中心的同轴孔需要预留合理的配合公差，若用于实际铰接场景，孔位内壁需要设置相应的表面粗糙度要求，同时孔位两端需要设置倒角，方便装配时轴类零件的导入，也能避免孔口锐边划伤操作人员或配合零件表面。从安装边界与尺寸逻辑来看，该构件的整体外轮廓无超出安装基面的外伸悬臂结构，

　　放置在安装平台上时具备足够的稳定性，不会出现重心偏移导致的装夹松动问题；所有特征的圆角过渡均遵循机械设计的常规规范，外棱边的圆角半径统一，既能够避免锐边带来的安全隐患，也能减少加工过程中刀具的应力集中损耗，提升加工刀具的使用寿命；构件上的不同特征之间预留了足够的加工避让空间，比如弧形槽与侧边立板之间的间距，能够满足铣刀加工时的刀路通行要求，不会出现刀具干涉无法加工的问题；三角加强筋的厚度设置符合刚性设计要求，既不会因为筋板过薄导致结构刚性不足，也不会因为筋板过厚导致材料浪费、成型后出现缩孔等工艺缺陷。这类练习构件的核心价值不在于直接投入工业生产装配，而是通过整合多种典型机械结构特征，让设计初学者在建模过程中逐一掌握不同特征的设计要点、工艺要求与装配逻辑，避免在后续实际产品设计中出现结构不合理、工艺无法实现、装配干涉等常见问题，是机械设计入门阶段非常实用的实训载体。
