组合式机械结构练习用零件三维建模

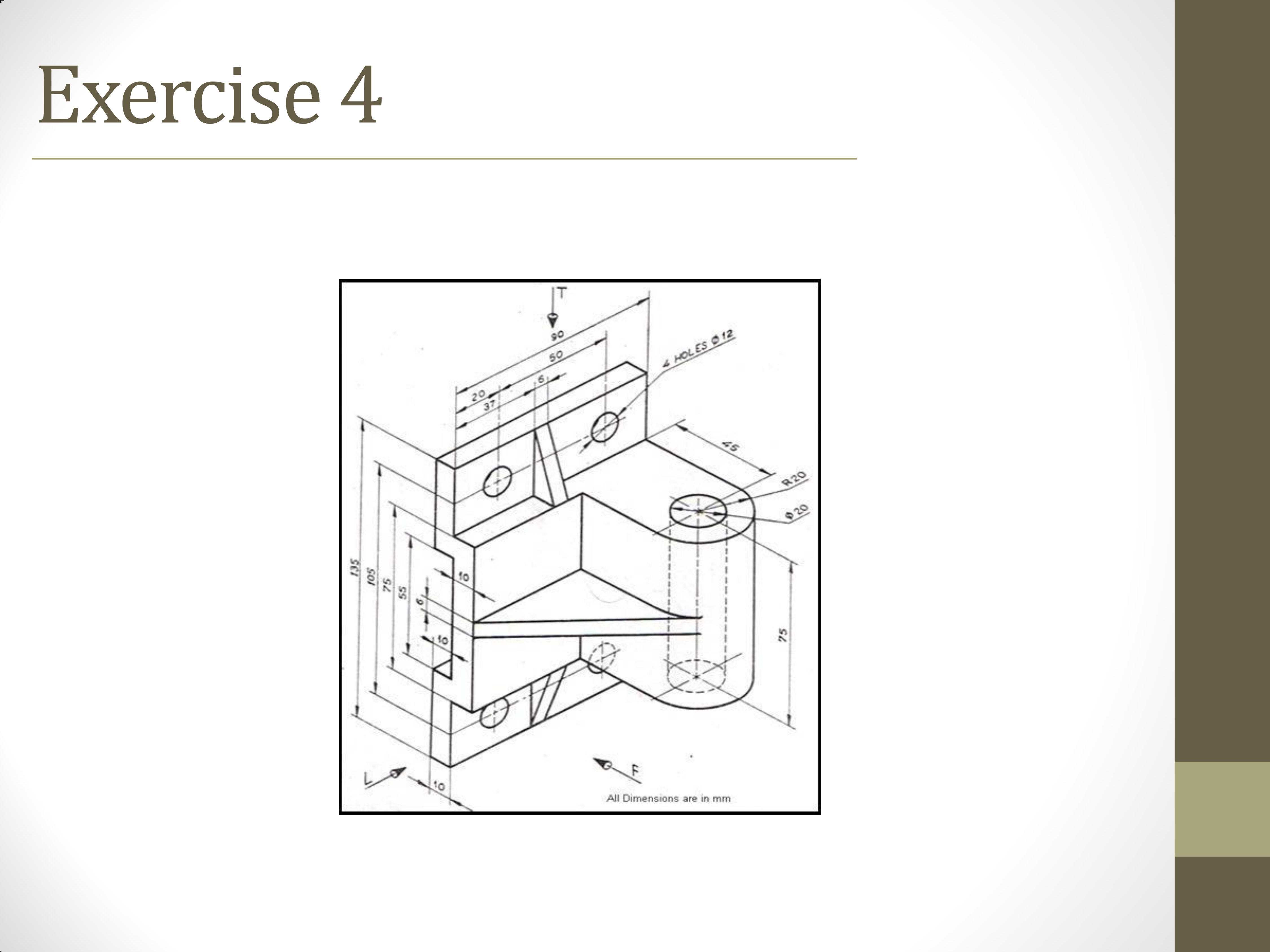

　　本次呈现的组合式机械零件结构，可作为机械设计入门阶段的轴测识图、建模练习载体，也可作为小型工装夹具、检测定位组件的基础结构参考，适配教学实训、技能考核、基础结构验证等多类场景。从结构组成来看，该零件整合了L型折弯基座、垂直圆柱凸台、三角形加强筋板三类核心结构，同时在各安装面预留了对应规格的通孔与沉孔，能够满足不同工况下的定位、连接、承载需求。

　　在实际工程应用中，这类组合结构常出现在小型检测设备的传感器安装支架、生产线旁的工件定位挡块、教学实训台的功能拓展模块上，既可以作为独立承载件承托小型检测元件、导向组件，也可以作为拼接单元与其他型材、板件组合，搭建适配不同工位的工装结构。设计这类结构时，首先要明确各功能面的空间位置关系：L型基座的两个垂直面分别承担底面安装、侧面定位的作用，底面的通孔用于将整个组件固定在安装基准面上，侧面的孔位用于连接待固定的功能元件，垂直设置的圆柱凸台则可作为旋转轴的支撑座、导向杆的安装位，或是传感器的探测端避让结构。

　　从尺寸边界来看，该零件的整体轮廓在三个轴向均有明确的尺寸约束，基座部分的长宽尺寸适配常规工业铝型材的安装孔距，不需要额外加工转接板即可直接固定在20系列、30系列铝型材搭建的机架上，圆柱凸台的高度与直径匹配常用微型轴承、直线导套的安装规格，筋板的厚度与斜边角度经过受力验证，在承受侧向载荷时不会出现应力集中导致的结构变形。各孔位的位置度公差标注清晰，建模时可直接以轴测图的尺寸线为基准，先绘制基座的二维轮廓，通过拉伸命令生成基体，再在对应基准面上绘制圆柱凸台的截面草图，拉伸至指定高度后，添加三角形筋板特征，最后通过孔命令完成所有安装孔、定位孔的创建，过程中需要注意各特征的布尔运算关系，避免出现多余实体或特征缺失的问题。

　　结构设计层面，筋板的设置并非随意添加，而是针对圆柱凸台承受侧向力时的受力薄弱点进行补强，当凸台端部承受垂直于轴向的载荷时，筋板可以将力传导至L型基座的两个垂直面上，避免凸台与基座连接位置出现应力集中断裂的情况。各孔位的倒角、凸台根部的圆角处理，也符合实际机加工的工艺要求，不会出现刀具无法加工的清角结构，建模时保留这些工艺特征，能够让生成的三维模型直接对接后续的工程图导出、数控加工编程环节，不需要二次修改结构。

　　对于三维建模从业者而言，练习这类结构的建模过程，能够强化空间识图能力，掌握多特征组合建模时的基准选择技巧，理解结构设计中受力补强、工艺适配的核心逻辑，避免出现只追求外形相似而忽略工程实际需求的问题。在实际选型应用时，可根据具体的承载需求调整各部分的壁厚、孔位大小、凸台高度，在保证结构强度的前提下尽可能减轻零件重量，适配不同的安装空间限制。
