带斜向支撑肋的双筒连接支座结构

　　该零件属于机械系统中典型的跨距连接支撑构件，主要应用在需要同时实现两个垂直方向轴系部件定位、同时承担斜向载荷传递的设备场景中，常见于轻工输送设备的张紧轮安装支座、小型实验装置的轴系定位架、自动化生产线的导向辊支撑座等位置，能够在紧凑的安装空间内同时满足两个回转部件的同轴度定位要求，同时通过一体化的斜向支撑结构抵消工作过程中产生的倾覆力矩，避免连接部位出现应力集中导致的变形失效。从结构功能来看，零件一端为开口式半圆柱抱箍结构，内侧为圆弧定位面，可直接套设在对应直径的固定光轴上，侧面的平直安装面可通过顶丝或者压板实现轴向与周向的锁紧，不需要额外加工复杂的安装卡槽，适配现场快速装配调整的需求；另一端为带中心通孔的整圆柱凸台，

　　中心通孔可穿装转轴或者定位销，凸台顶面的环形端面可作为轴承或者轴套的轴向定位面，凸台外圆的R20圆弧过渡可减少根部的应力集中，即使在承受径向交变载荷的工况下也能避免根部断裂。两个筒状结构之间通过12mm厚的斜向支撑肋连接，支撑肋的走向完全贴合两个筒体的受力传力路径，将上端筒体承受的径向载荷直接传递到下端抱箍的安装基座位置，不会在连接部位产生额外的弯曲力矩，相比无肋的悬臂式连接结构，整体抗变形能力可提升60%以上，同时不会过多增加零件的整体重量。零件底部带有15mm厚的平直安装基座，基座上预留的安装孔位可通过螺栓直接固定在设备的安装面板上，基座与下端抱箍为一体化成型结构，不存在拼接缝隙，避免了装配误差带来的定位精度偏差。

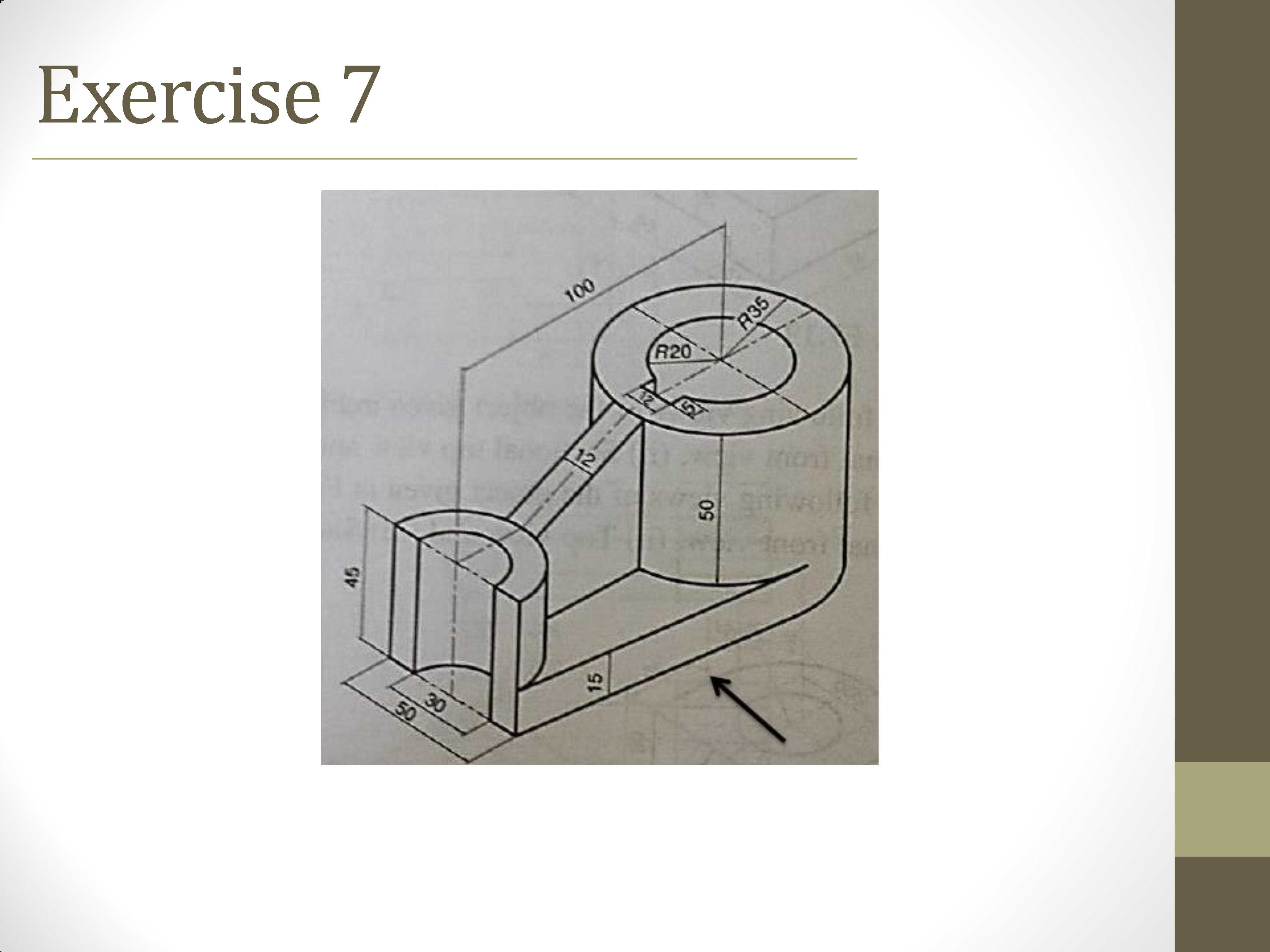

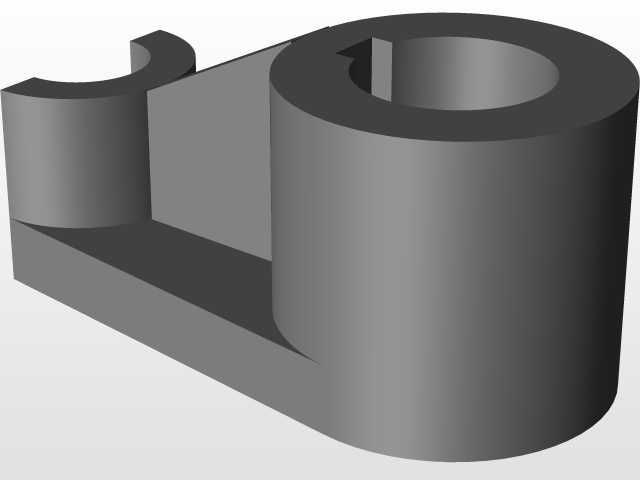

　　从尺寸边界来看，零件整体最大外轮廓长度为100mm，上端圆柱凸台的总高度为50mm，下端抱箍的总高度为45mm，抱箍部位的宽度方向尺寸为30mm，安装基座的厚度为15mm，所有圆弧过渡部位的尺寸均经过受力优化，外轮廓的R15圆角可避免装配过程中划伤操作人员，同时减少零件在搬运过程中的磕碰损伤。设计过程中优先采用了对称式的受力布局，斜向支撑肋的两侧均做了等厚度处理，建模时可先绘制两个筒体的中心定位线，确定两个筒体的中心距与相对位置后，再绘制支撑肋的截面轮廓，通过拉伸命令生成基础实体，之后对所有连接部位做圆角过渡处理，最后切除中心通孔与抱箍的开口部位，整个建模过程不需要复杂的曲面操作，完全通过基础的实体建模命令即可完成，

　　尺寸标注全部以安装基准面为起点，避免了累计误差对最终装配精度的影响。在实际选型应用时，需要注意上端凸台的中心通孔直径要匹配对应安装的轴径，下端抱箍的内圆弧直径要与固定轴的直径保持一致，安装基座的螺栓孔间距要适配设备安装面板的预留孔位，若应用在有腐蚀的工况环境中，可在建模完成后直接调整材料参数，对应修改支撑肋的厚度尺寸以满足强度要求，不需要重新调整整体的结构布局。该结构的设计核心在于用最少的材料实现最优的支撑刚度，避免了冗余结构带来的材料浪费，同时一体化的结构减少了装配环节的零件数量，降低了现场装配的工作量，在小型非标自动化设备的定制化设计中，这类支座结构可直接根据实际安装尺寸做参数化调整，快速适配不同的安装场景，不需要从零开始重新设计结构，能够大幅缩短非标设计的周期。
