万向磁性表座测量夹持工装结构设计

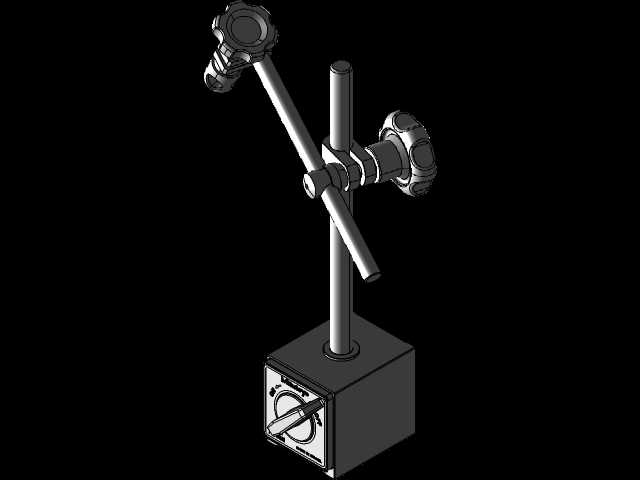

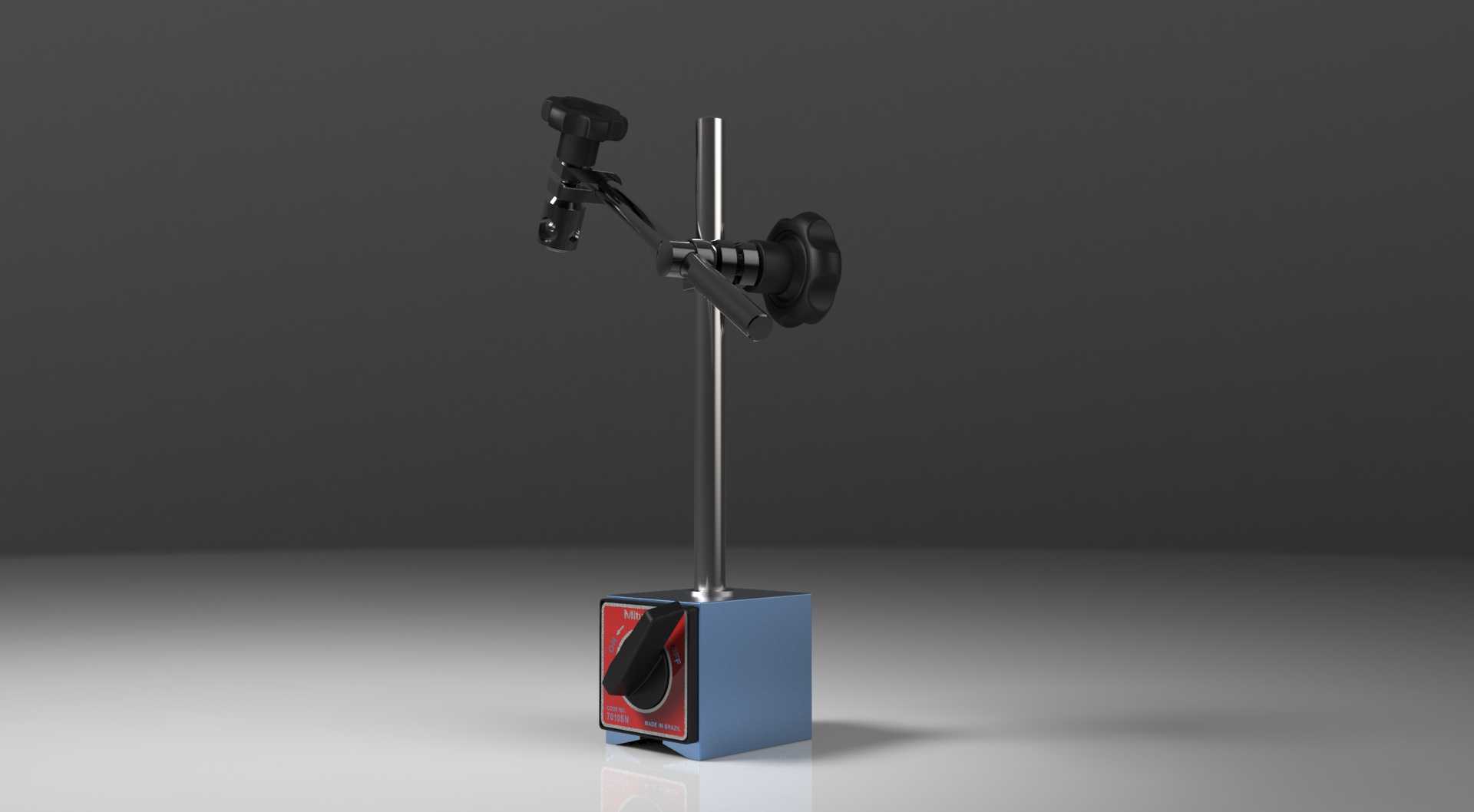

这款万向磁性表座的三维结构设计，完全围绕机加工现场的实际测量需求展开，建模过程中优先还原了各关节的锁紧逻辑与实际操作的手感反馈，没有做多余的装饰性结构。底座部分采用方形导磁钢壳体搭配内置旋转磁钢的结构，侧面的拨杆旋转90度即可实现磁路的通断切换，吸附在机床导轨、工件工作台面、铸铁平台表面时，能提供足够的吸附力避免表座在测量过程中发生滑移，底座底部做了0.02mm的平面度公差预留，确保和导磁安装面完全贴合，不会因为接触面缝隙导致整体刚性下降。立柱部分采用硬质不锈钢光轴设计，表面粗糙度控制在Ra0.8以内，既保证了主支撑臂上下滑动的顺畅度，也避免长期使用后出现磨损松旷。中间的万向调节关节是整个结构的核心，三个可旋转锁紧节点分别对应水平摆角、垂直俯仰、周向旋转三个自由度，每个关节都采用了橡胶阻尼垫搭配锁紧旋钮的结构，拧紧旋钮时能通过橡胶垫的形变产生足够的静摩擦力，固定住百分表、千分表或者杠杆表的测量姿态，不会因为测量头接触工件时的反作用力发生角度偏移。最前端的表夹部分做了适配8mm标准测量表夹持杆的通孔，侧面的紧定螺钉能兼容不同夹持直径的测量表头，安装时不需要额外加装转换套。从安装边界来看，底座的长宽尺寸控制在60mm*50mm，立柱总高度220mm，完全展开后前端表夹的最大水平伸出距离能达到150mm，能覆盖大部分机加工零件的形位公差测量场景，不管是在车床卡盘上校正工件同轴度，还是在铣床工作台上找正工件基准面，或是在装配现场检测零部件的装配间隙，都能灵活调整到合适的测量角度。建模过程中特意对各活动关节的运动干涉做了全行程校验，确保每个旋转自由度都能达到设计的最大摆角，不会出现结构碰撞，同时对锁紧旋钮的操作空间做了预留，即使戴着劳保手套也能方便地拧紧或松开各关节，完全符合生产现场的实际操作习惯。整个结构没有采用复杂的异形零件，所有零部件都可以通过常规的机加工工艺实现，后期维护时只需要更换磨损的阻尼垫就能恢复锁紧性能，不需要整体更换表座，兼顾了使用可靠性和维护成本。
