F1赛车车轮锁紧专用螺母结构设计

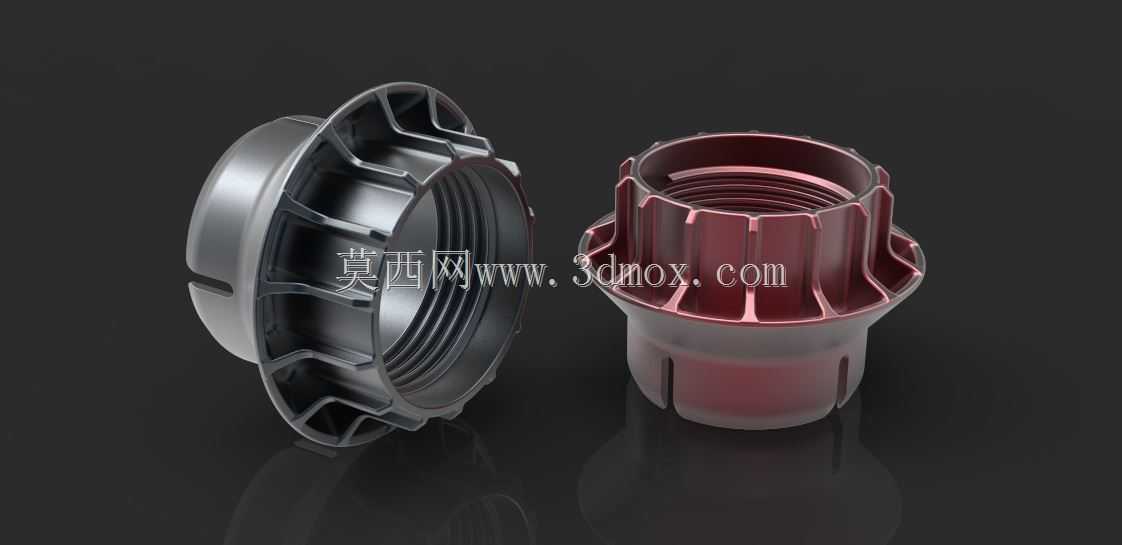

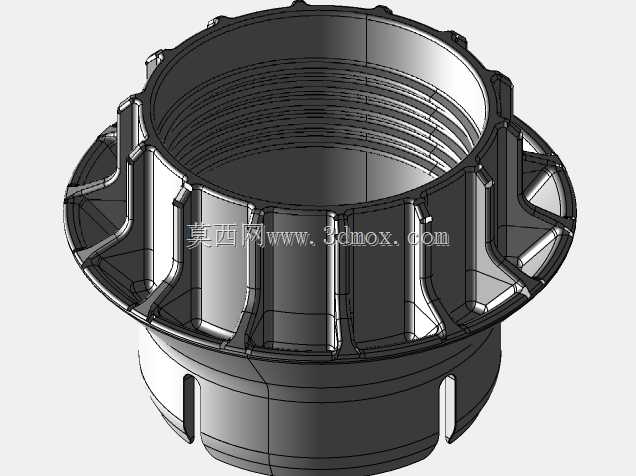

在场地赛车尤其是方程式赛车的轮端系统中，车轮螺母是承担轮辋与轮毂刚性连接的核心受力零件，不同于民用车辆的多螺栓分散锁紧结构，方程式赛车采用单螺母中央锁紧设计，能够在进站换胎作业中大幅缩短拆装耗时，同时保证轮辋与轮毂的同轴度精度，避免高速行驶下的轮端跳动问题。这类螺母的设计首先要匹配轮端轴头的外螺纹规格，内螺纹的公差带需要严格控制，既要保证拆装时的顺畅度，又要避免螺纹配合间隙过大带来的松动风险，螺母的轴向长度需要覆盖轴头螺纹的有效啮合段，保证足够的螺纹啮合牙数，承受车辆加速、制动、过弯时产生的多向交变载荷。从结构细节来看，螺母外侧设计有轴向分布的凸筋结构，这部分结构是与换胎枪的驱动套配合的受力部位，凸筋的数量、轮廓尺寸需要匹配专用换胎工具的内齿形，保证大扭矩拆装时不会出现打滑、崩齿的问题，凸筋的根部做了圆弧过渡处理，避免应力集中导致的零件开裂。螺母靠近轮辋的一端设计有外翻的法兰盘结构，法兰端面的平面度有严格要求，装配后与轮辋的定位端面完全贴合，增大接触面积的同时分散锁紧压力，避免轮辋安装面被压损，法兰边缘的开槽结构是为了避让轮辋上的定位凸台，保证装配时螺母能够完全到位。螺母的内腔做了阶梯式设计，除了螺纹段之外，末端的光孔段可以容纳轴头端部的突出结构，避免装配时出现干涉，外表面的多段棱边除了配合工具之外，也能够在高速行驶时带动周边空气流动，带走制动系统传导过来的部分热量，降低螺纹副的温度上升幅度，避免高温下螺纹咬合失效。这类零件的安装边界需要严格匹配轮辋的安装沉孔尺寸，螺母的最大外径不能超过沉孔的内径，法兰盘的厚度要匹配沉孔的深度，保证装配后螺母不会突出轮辋外表面，避免与轮胎拆装设备或者赛道周边的路肩发生剐蹭。在实际使用场景中，这类螺母需要承受超过常规民用车辆数倍的冲击载荷，因此结构设计时在壁厚变化的位置都做了等强度处理，既不会因为壁厚过大增加不必要的簧下质量，也不会因为壁厚不足导致受力断裂，不同的表面处理除了区分左右旋螺纹之外，也能够提升零件的耐磨与耐腐蚀性能，适应赛道复杂的使用环境。
