3.5马力小型内燃机组装结构三维数模

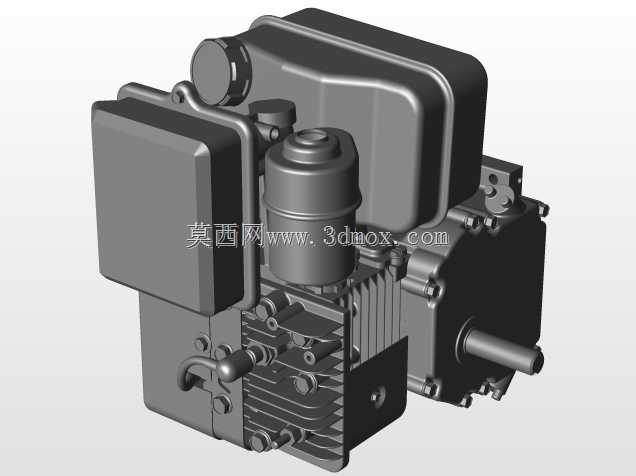

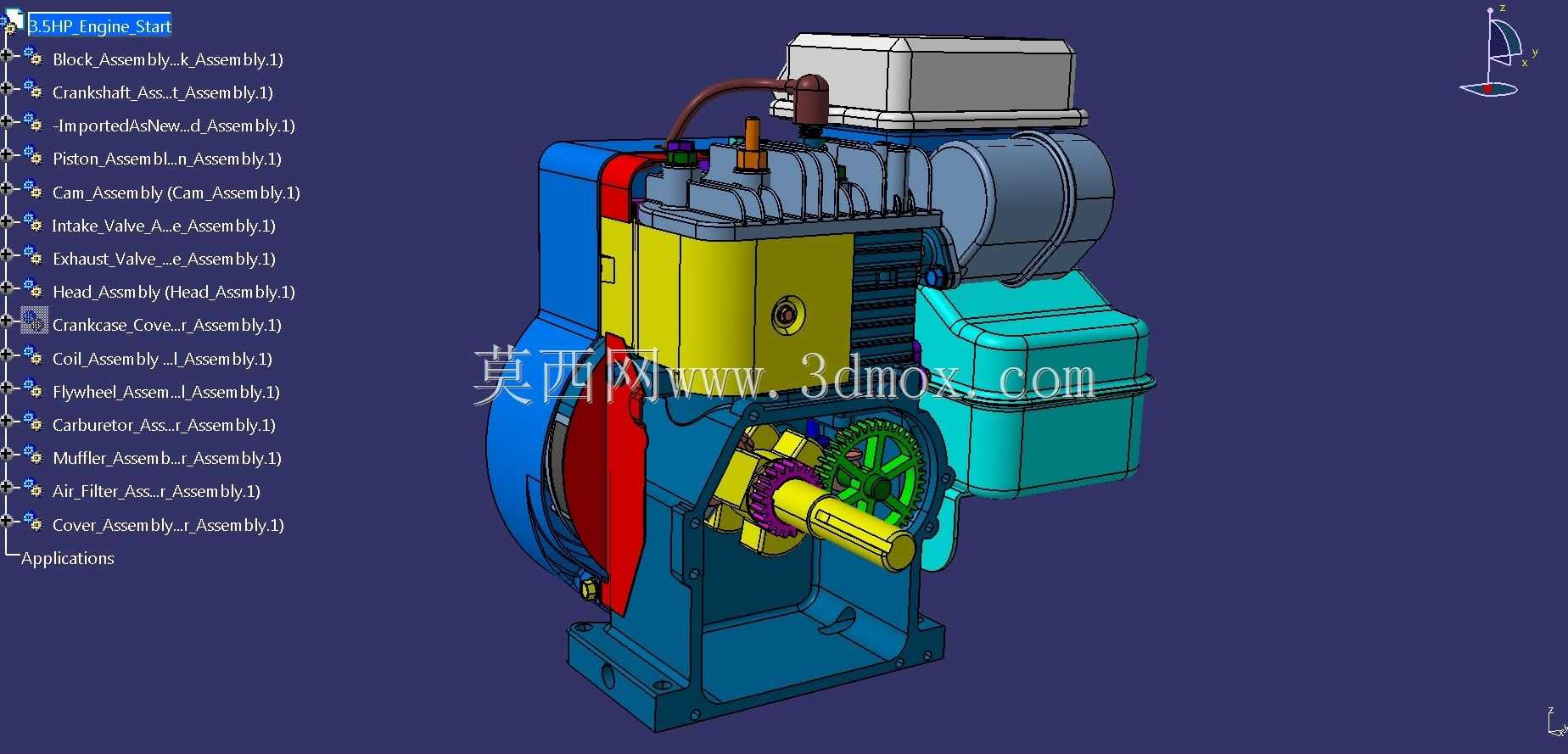

这款小马力内燃动力单元，常配套于小型园林机械、便携发电机组、微型耕作设备以及小型船外机等场景，作为核心动力输出部件，为各类轻载移动式作业设备提供稳定的旋转动力输出。从结构拆解的数模细节来看，设计阶段优先考虑了紧凑性与维护便利性，整机布局将缸体组件作为核心承载基体，上部集成配气机构与冷却散热结构，下部曲轴箱容纳曲柄连杆机构，侧部布置进排气、燃油供给相关组件，各子装配的安装边界清晰，相邻部件的间隙预留充分考虑了热膨胀余量与装配操作空间。

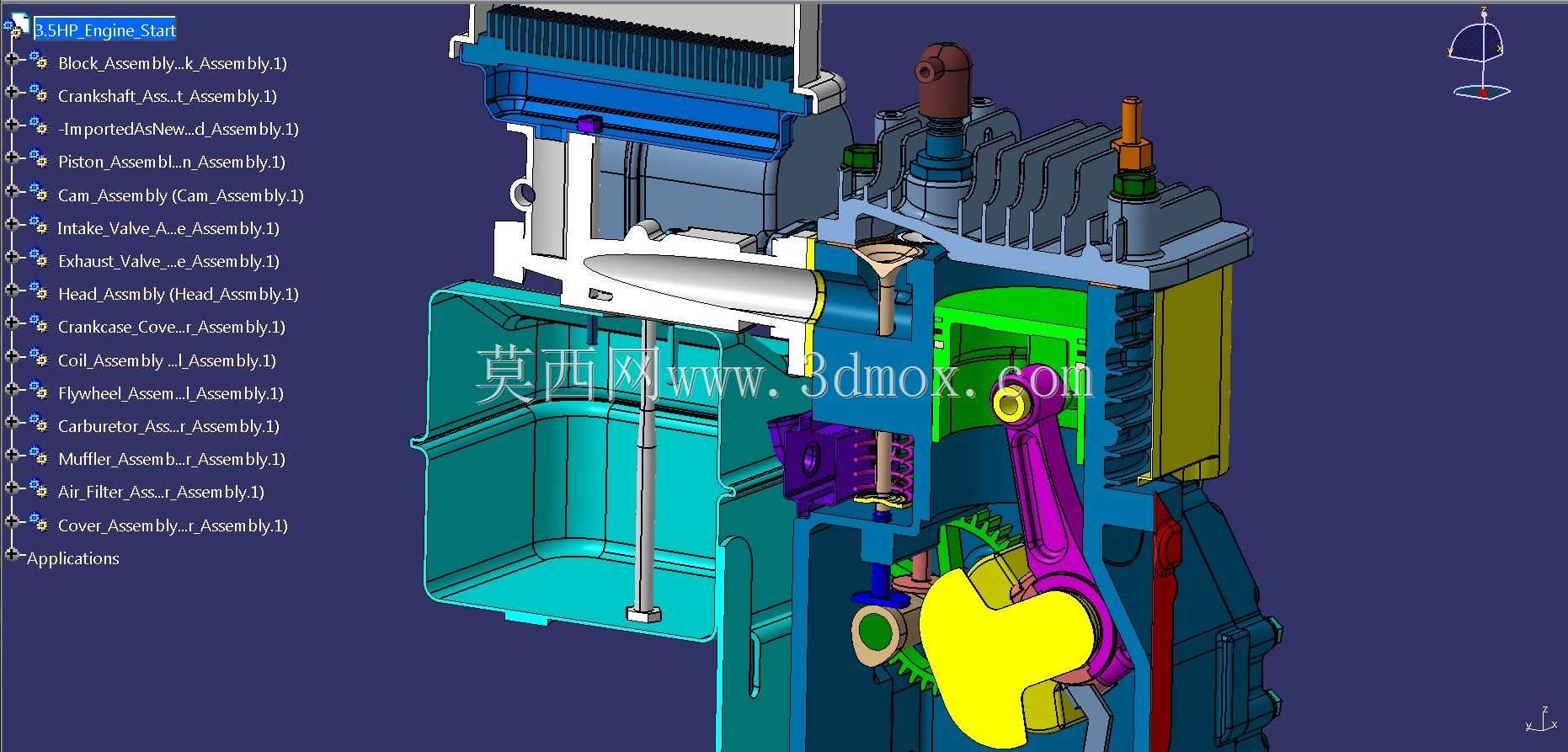

设计过程中，曲柄连杆机构的运动干涉校验是核心环节，数模完整还原了活塞、连杆、曲轴的配合关系，活塞销与连杆小头、曲轴连杆轴颈的配合公差带在建模阶段就做了对应预留，活塞环槽的尺寸、曲轴平衡块的轮廓都经过运动包络校验，确保全行程运转过程中不会与缸体内壁、曲轴箱加强筋发生剐蹭。配气机构的凸轮轴、进排气门、气门弹簧的排布贴合缸盖上部空间，进排气道的走向做了平滑过渡处理，减少进排气阻力的同时，也给火花塞、喷油组件预留了足够的安装与拆卸操作空间，日常维护时无需拆解周边大部件即可完成点火组件的更换。

冷却系统采用风冷散热结构，散热鳍片的排布方向与整机工作时的气流走向匹配，导风罩的轮廓完全覆盖缸体与缸盖的高温区域，引导冷却气流依次扫过散热鳍片表面带走热量，避免局部热堆积。油底壳的容积设计兼顾了润滑储油量与整机离地间隙，适配移动作业设备在非平整路面的使用场景，防止倾斜工况下润滑油泵吸空。各子装配的连接螺栓孔位都做了同轴度校验，密封面的宽度、粗糙度对应的密封槽尺寸都有明确的设计标注，装配时可直接参照数模完成密封件的选型与安装，减少试装阶段的匹配问题。整机的外部安装支点采用三点式布局，安装面的平面度、支点间距都做了公差约束，可直接适配各类配套设备的安装机架，无需额外做转接支架的二次设计，大幅缩短配套设备的开发周期。
