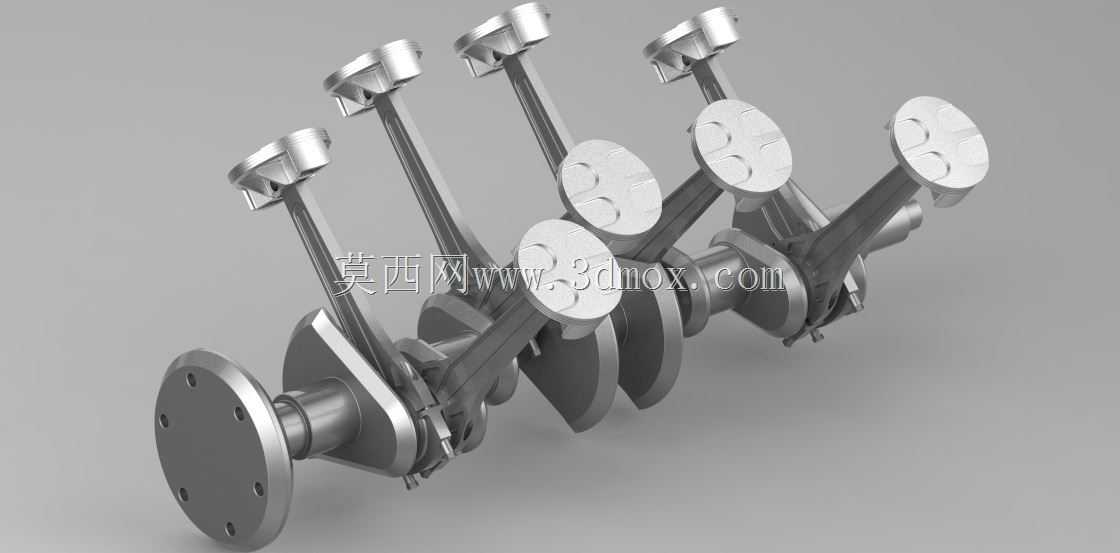

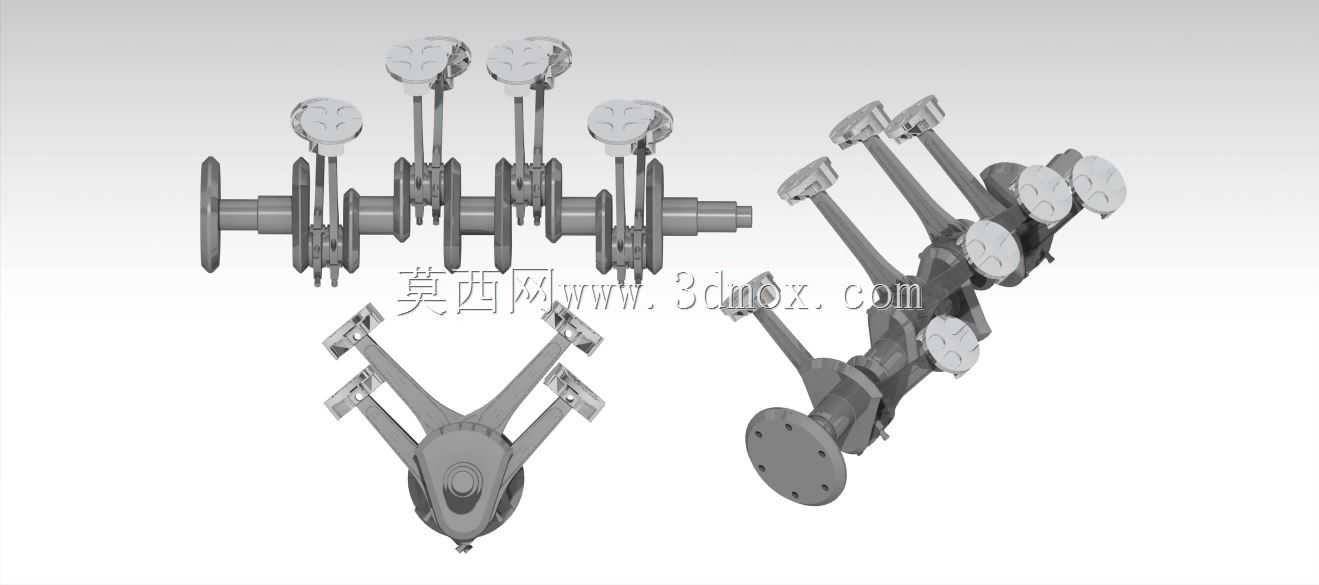

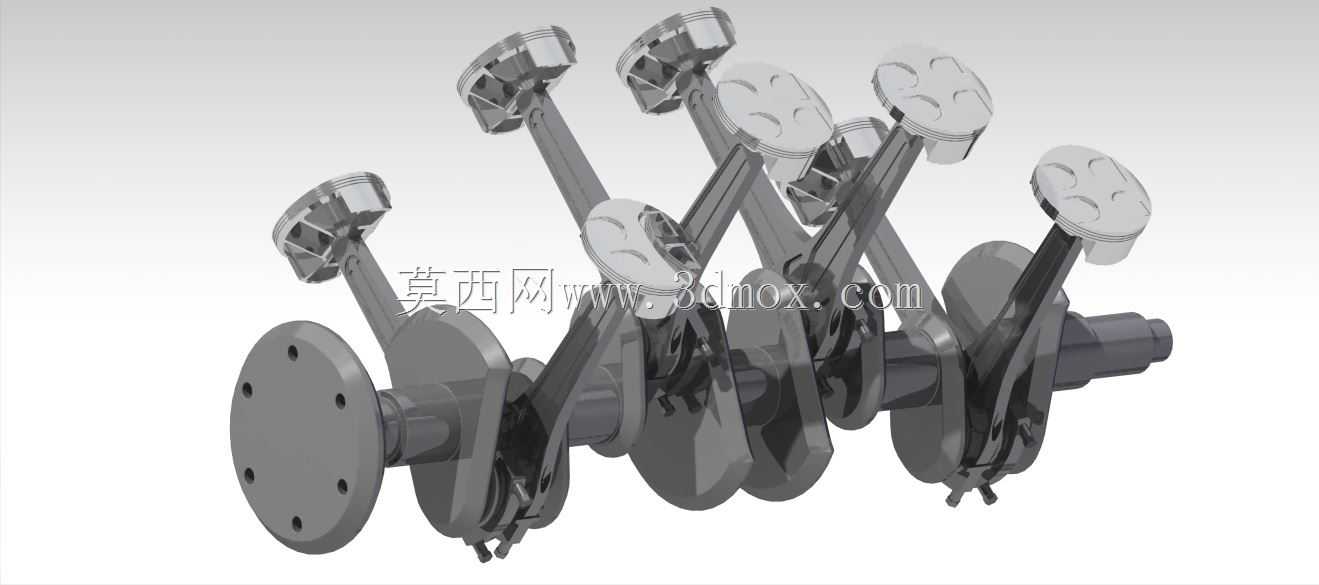

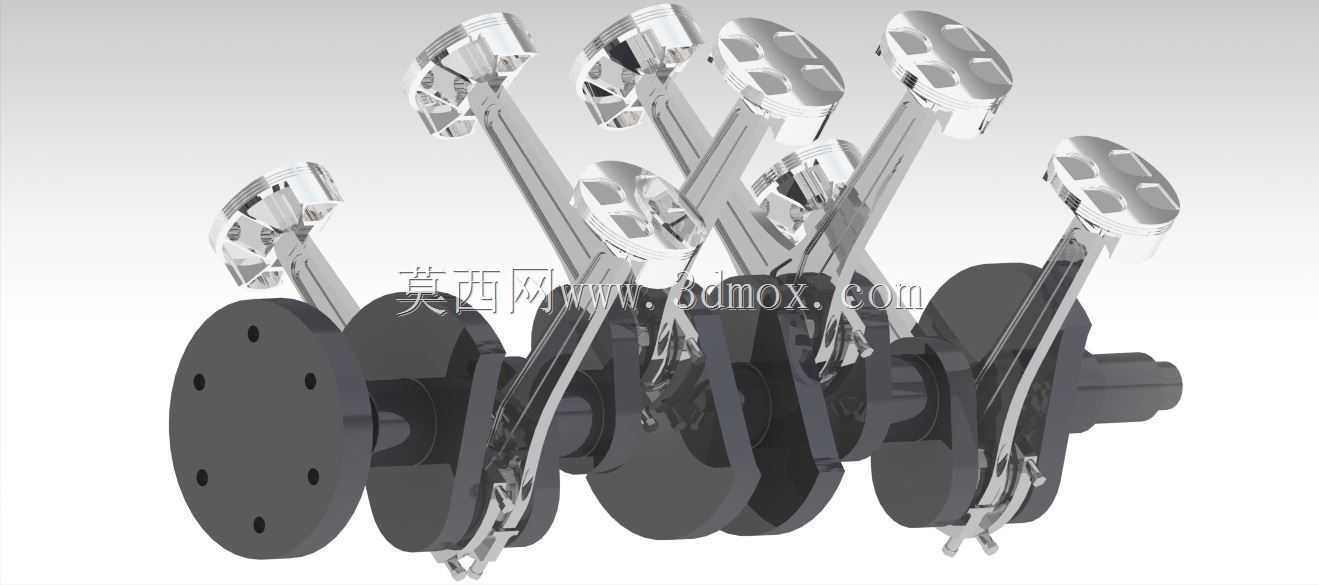

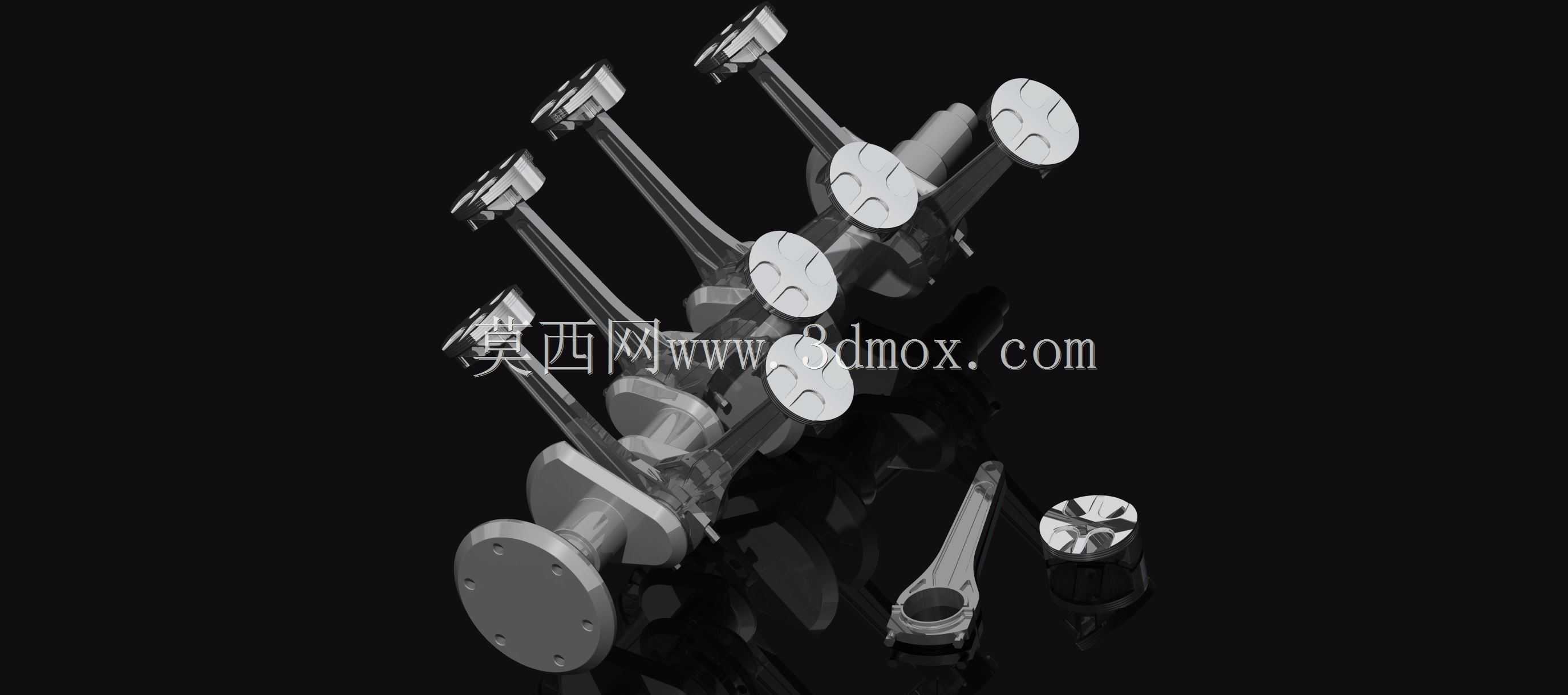

V8发动机曲柄连杆活塞组结构展示

项目分类:3D模型 发布时间:2021-08-23 ID:243068
  • V8发动机曲柄连杆活塞组结构展示
  • V8发动机曲柄连杆活塞组结构展示
  • V8发动机曲柄连杆活塞组结构展示
  • V8发动机曲柄连杆活塞组结构展示
  • V8发动机曲柄连杆活塞组结构展示
  • V8发动机曲柄连杆活塞组结构展示

这套曲柄连杆活塞组是V型八缸内燃机的核心运动转换组件,在车用动力、工程机械动力、固定式发电机组动力场景中承担着将燃烧室内燃气爆发压力转化为旋转扭矩的核心作用。整套组件的设计围绕V型8缸的90度夹角布局展开,四组曲柄销按照V缸点火间隔角错开布置,保证各缸做功行程均匀衔接,输出扭矩的波动幅度被控制在合理区间,降低整机运转时的扭转振动。活塞采用平顶设计,顶面预留的气门避让凹坑可匹配高角度凸轮轴的气门升程需求,避免高转速工况下气门与活塞发生运动干涉;活塞销采用全浮式设计,工作状态下可在活塞销座与连杆小头衬套间自由转动,使磨损均匀分布在接触表面,延长部件使用寿命。连杆采用工字形截面结构,在保证足够抗拉、抗弯强度的前提下尽可能降低往复运动质量,减少高转速下的惯性力载荷,连杆大头采用斜切口设计,方便装配时从气缸体下方穿过缸筒完成安装,连杆螺栓采用预应力设计,确保往复冲击载荷下连接可靠性。曲轴采用整体式锻造结构,主轴颈与连杆轴颈之间设置有足够厚度的曲柄臂,平衡块与曲柄臂一体成型,用于抵消活塞连杆组往复运动与曲轴旋转产生的一阶、二阶惯性力,降低整机振动水平;曲轴前端的法兰盘用于安装正时齿轮、减振器与皮带轮,后端法兰用于连接飞轮或液力变矩器,各轴颈表面设计有压力润滑油道,可将主油道的压力机油输送到连杆轴承与活塞销部位,形成稳定的润滑油膜,避免金属直接接触造成的干摩擦磨损。安装边界方面,整套组件的轴向定位依靠曲轴中间主轴颈处的止推片实现,控制曲轴的轴向窜动量在允许公差范围内,各活塞的环槽可装配气环与油环,气环用于密封燃烧室高压燃气,油环用于刮除气缸壁多余机油,避免机油窜入燃烧室参与燃烧。在实际工程应用中,这类组件的建模需要严格匹配各运动部件的运动间隙,包括活塞与缸筒的配合间隙、轴颈与轴承的配合间隙、连杆大头的侧向间隙,同时要验证活塞在上止点、下止点以及各转角位置时,与气缸壁、气门、曲轴平衡块之间不存在运动干涉,确保装配后运转顺畅。
