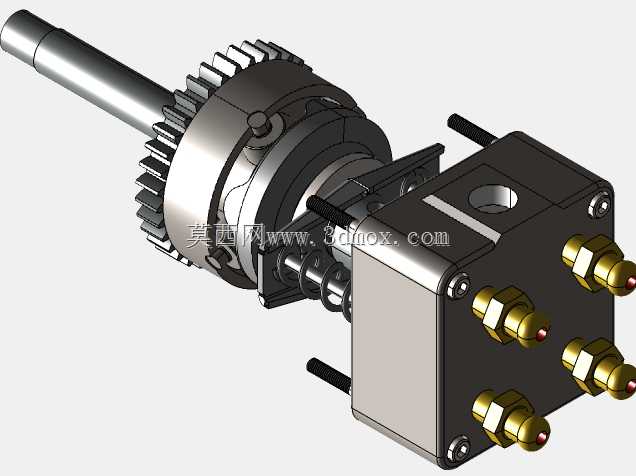

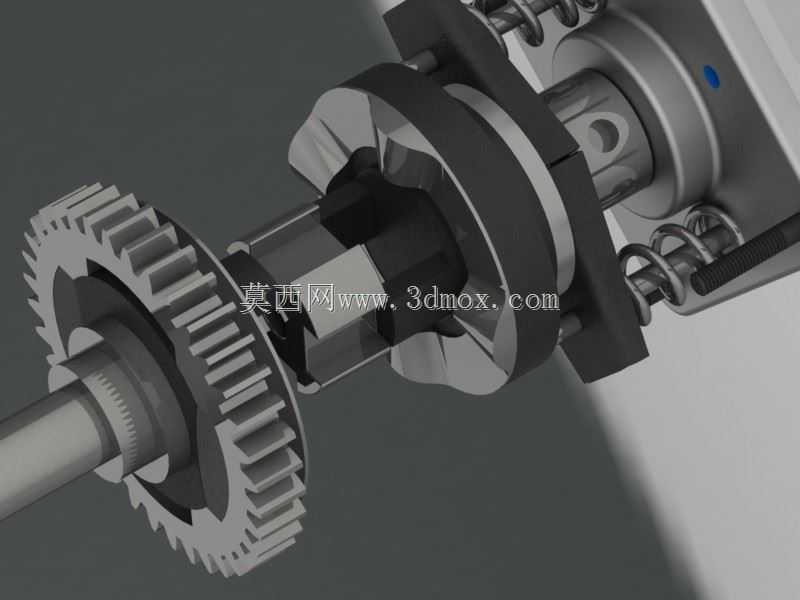

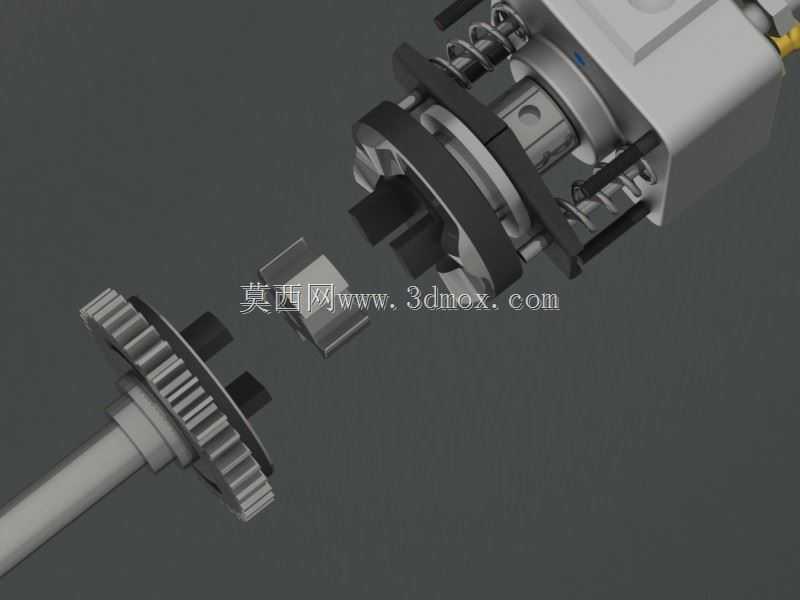

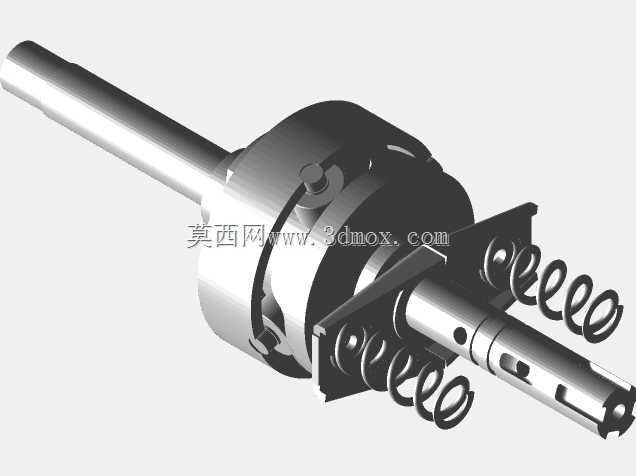

柴油喷射泵博世旋转机构结构展示

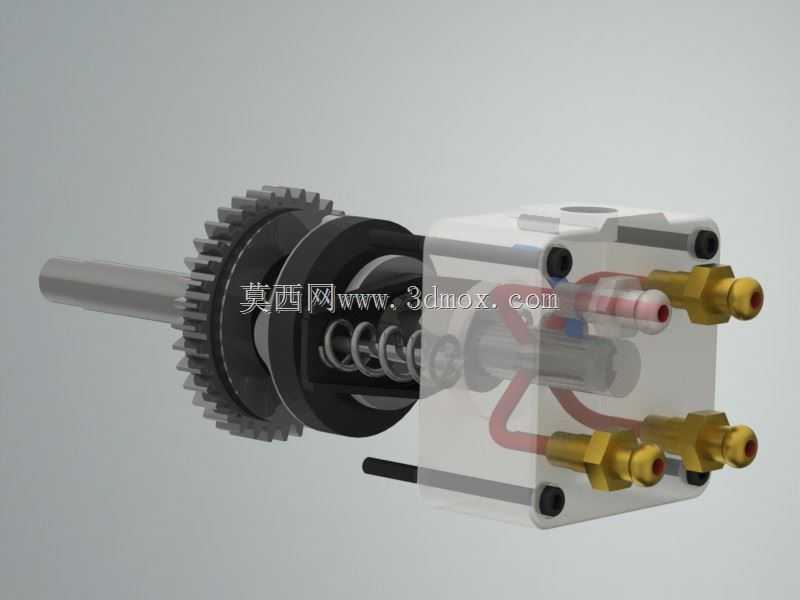

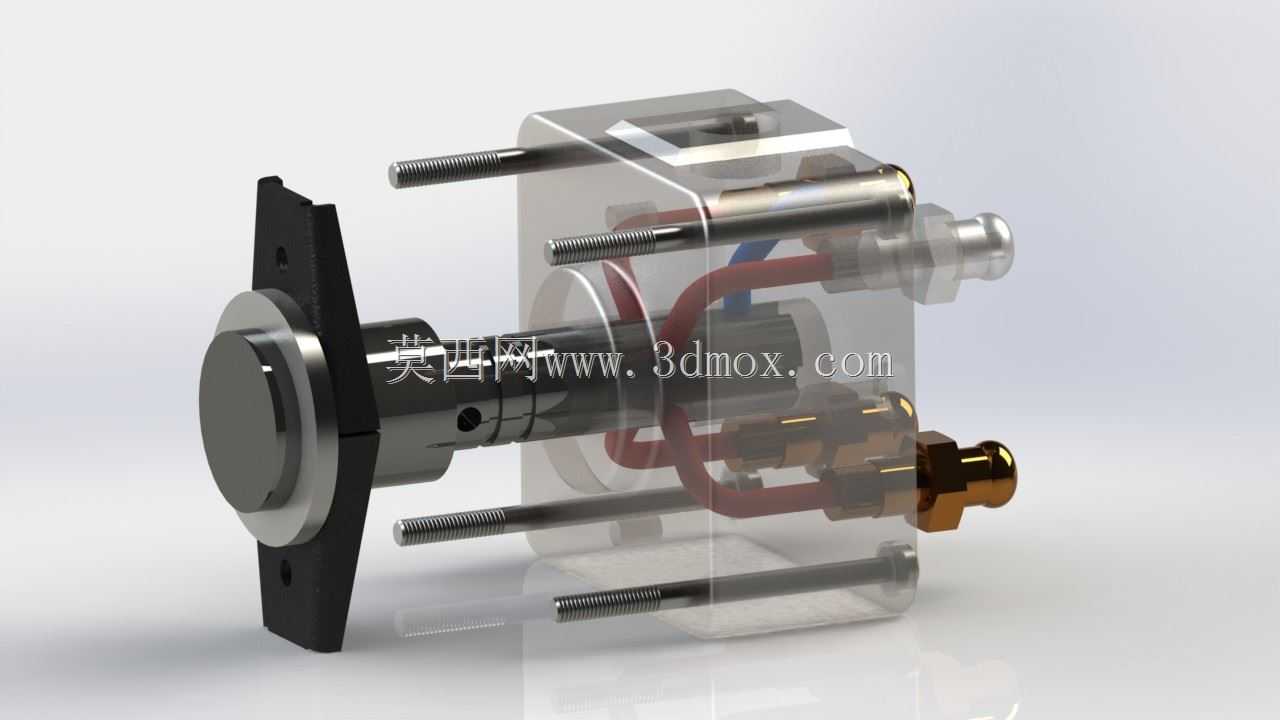

该旋转机构作为柴油喷射泵的核心传动部件，主要应用于中小功率柴油发动机的燃油供给系统中，承担着将凸轮轴的旋转运动转化为柱塞往复运动、精准控制燃油喷射正时与喷油量的关键作用，直接决定柴油机的动力输出稳定性、燃油经济性与排放表现。从实际工况适配来看，这类机构多匹配商用车、非道路移动机械的直列或分配式柴油喷射泵，安装时需嵌入泵体内部的预留腔室，其轴向安装尺寸需与泵体端盖、凸轮轴支撑位的公差带严格匹配，径向轮廓需避让泵体内的燃油油道、柱塞套安装孔，避免运动过程中出现干涉。设计过程中优先考虑传动的精准性与可靠性，齿轮部分采用渐开线圆柱齿形，齿侧间隙控制在合理范围，既保证旋转传动无卡滞，又能减少长期高转速运转下的齿面磨损；旋转轴与齿轮、凸轮传动段的同轴度公差严格控制，避免高速旋转时出现径向跳动，影响柱塞行程的精准度。透明壳体部分的建模还原了泵体的内部油道走向，能直观看到高压燃油从进油口进入、经过柱塞加压后从出油口输出的完整路径，红色管路对应低压进油通道，蓝色管路对应回油通道，接口位置的尺寸与实际油管接头的安装规格完全匹配，可直接用于装配干涉检查。机构的凸轮型线经过反复校核，能保证柱塞的供油预行程、减压行程符合柴油机的供油特性要求，旋转过程中凸轮与滚轮体的接触应力控制在材料许用范围内，延长部件使用寿命。建模时对各运动副的配合间隙做了还原，包括齿轮与轴的过渡配合、柱塞与柱塞套的间隙配合、旋转轴与支撑衬套的滑动配合，可直接用于运动仿真，验证不同转速下的机构运动平顺性，排查是否存在运动死点、干涉碰撞等问题，为柴油喷射泵的结构优化、教学演示提供直观的三维参考，也能帮助维修人员快速理解泵体内部的传动逻辑，降低拆装与故障排查的难度。
