机油活塞泵内部结构拆解三维数模

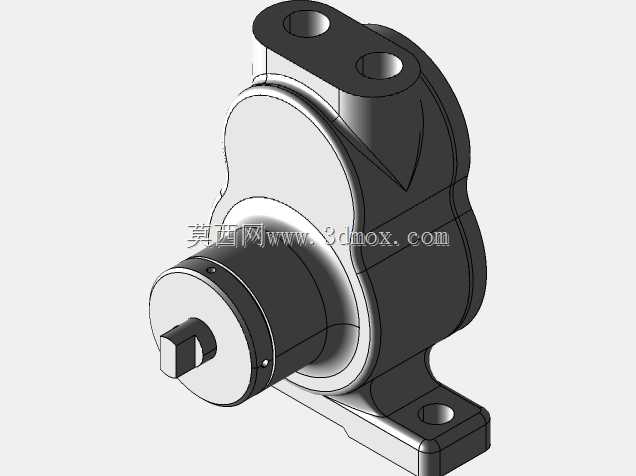

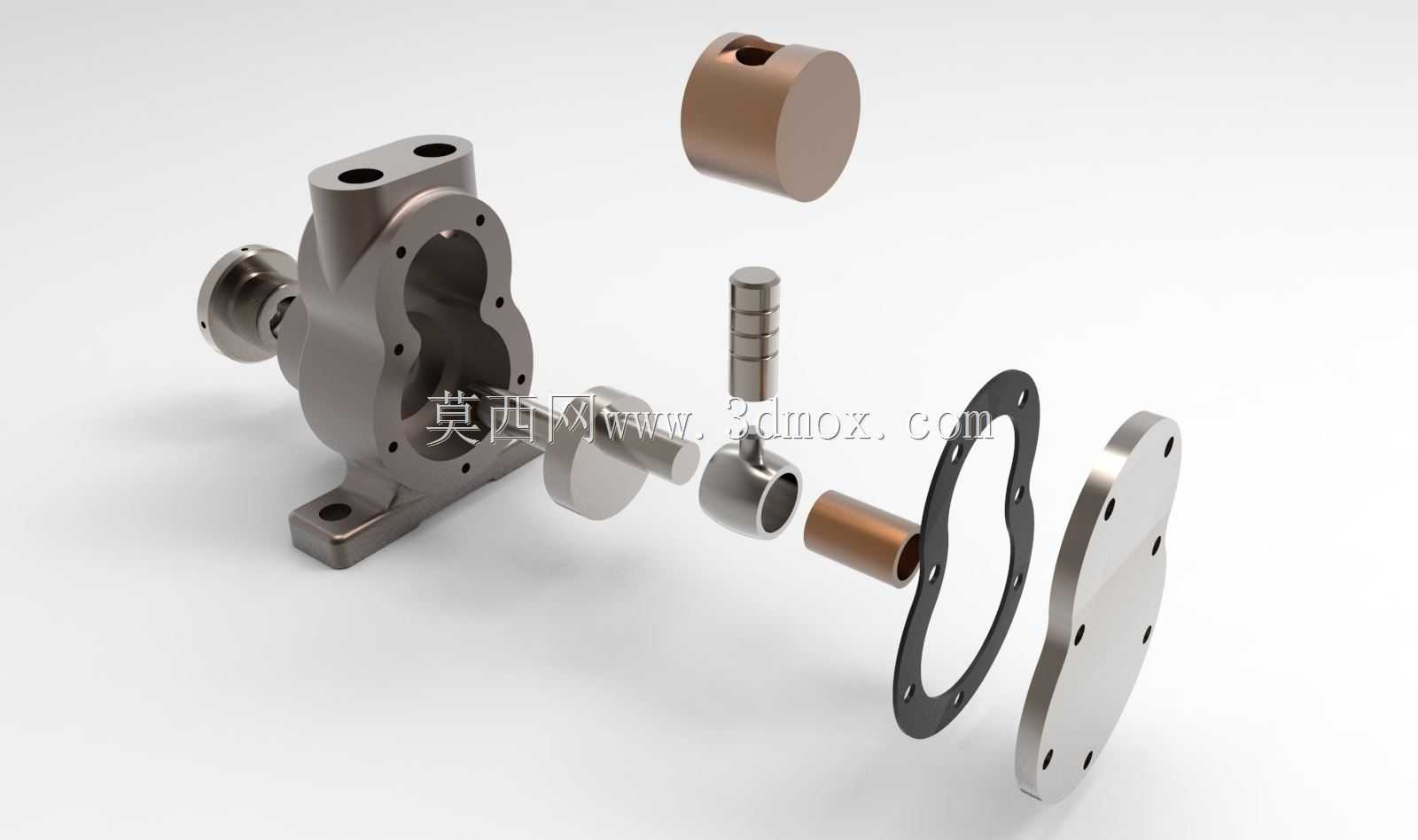

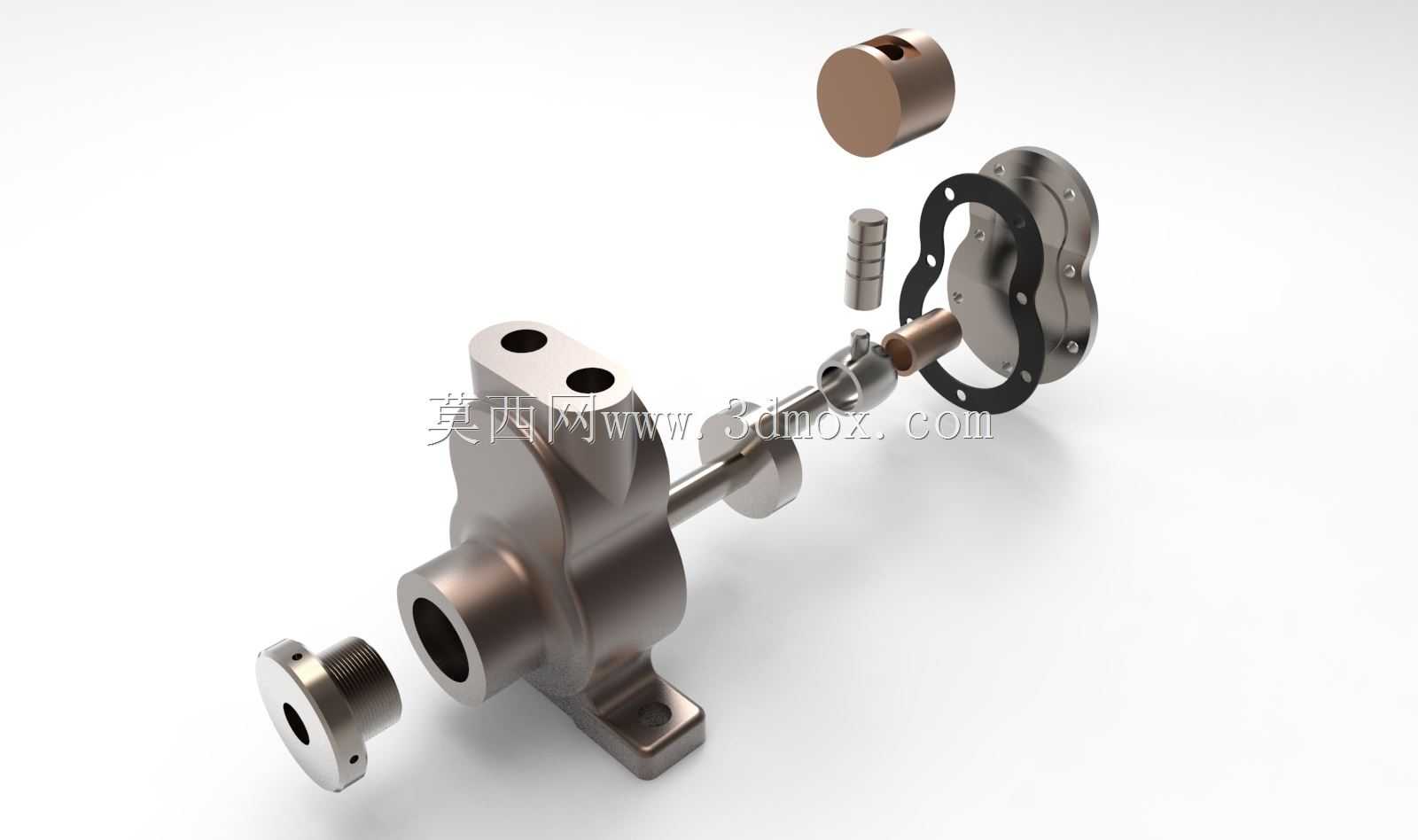

在润滑系统的流体输送场景里，这类活塞式机油泵承担着为摩擦副持续供给压力机油的核心作用，整套数模完整还原了泵体从外部安装基座到内部运动组件的全部结构细节。从实际工况适配角度出发，设计阶段首先要匹配发动机润滑回路的压力与流量需求，泵体的进油腔与出油腔流道做了平滑过渡处理，避免机油在腔道内形成涡流造成压损，同时泵壳外部的安装脚预留了标准螺栓过孔，安装面的平面度公差在建模时就做了约束，保证装配后和安装基体的密封性能，不会出现机油渗漏的问题。拆解后的组件可以清晰看到活塞与缸筒的配合段做了等直径设计，配合间隙按照热胀工况预留了合理范围，避免冷启动时卡滞、热态下内泄过大的问题；连接活塞的曲轴偏心段通过轴承支撑在泵壳两端，偏心量的大小直接决定活塞行程，建模时将偏心距做了参数化关联，调整该参数即可快速适配不同排量的润滑需求。端盖处的密封垫片采用了异形轮廓设计，完全贴合泵壳与端盖的结合面，垫片上的螺栓过孔位置和壳体安装孔一一对应，装配时无需额外对位；端盖外侧的定位销孔用于和驱动端部件精准对接，保证动力输入的同轴度，减少运转时的偏磨。进油口的螺纹接口采用了通用管螺纹规格，可直接对接标准机油管路，出油口的位置设置在泵腔高压侧，避免活塞回程时出现回流；泵体外部的加强筋沿着受力方向布置，既可以提升泵壳的结构刚度，承受泵腔内的油压脉动，又不会过多增加整体重量。整套模型的各零件装配关系完整，运动副约束符合实际运转逻辑，可直接用于运动仿真验证活塞的往复行程、泵腔容积变化率，也能为后续的工艺拆解、工装设计提供准确的尺寸参考，在做润滑系统选型匹配时，可直接提取安装边界尺寸核对安装空间，也能通过拆解结构快速判断易损件的更换维护空间是否满足整机布局要求。
