星型气缸布局径向动力装置结构

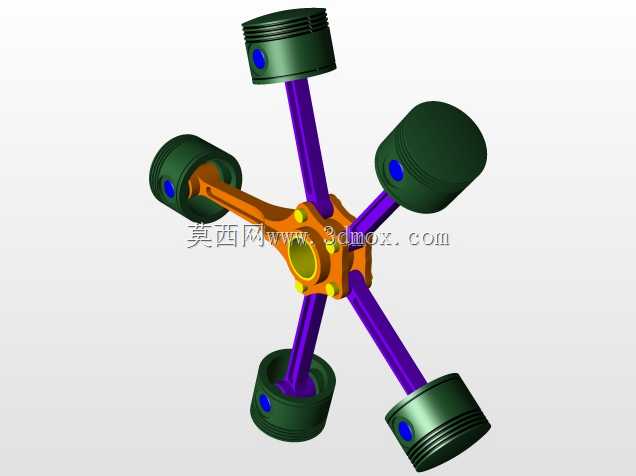

这款径向排布的往复式动力结构，最早在航空活塞动力领域得到大规模应用，早年螺旋桨飞机受机头径向尺寸限制，需要在紧凑的迎风面积内布置尽可能多的气缸来提升排量，这种气缸围绕中央曲轴呈放射状排布的结构刚好匹配该需求，相比直列或者V型布局，它能在更小的轴向长度内完成多气缸集成，不需要额外加长曲轴来串联气缸，曲轴的受力点均匀分布在中心圆周方向，运转时的动平衡更容易调校，不需要额外加装大尺寸平衡轴来抵消一阶二阶振动。从实际使用场景来看，除了轻型通航飞机之外，早年的大功率摩托车、小型固定动力机组、甚至部分特种农用机械也有采用这类结构的案例，它的风冷适配性极强，每一个气缸都独立暴露在外部气流中，不需要设计复杂的水冷套、循环管路与散热水箱，在缺水或者维护条件有限的野外作业场景下，可靠性远高于同功率的水冷直列机型。从结构设计逻辑来看，该结构的核心是中央的曲柄连杆机构，所有活塞的连杆都共同铰接在单个曲柄销上，不同于直列发动机每个气缸对应一个曲柄销的设计，这种共用曲柄销的结构大幅简化了曲轴的加工难度，曲轴整体长度缩短后，刚性也得到明显提升，高负载下的曲轴挠曲变形量更小，能承受更高的爆发压力。设计过程中需要重点关注各气缸的点火间隔角，七缸结构的点火间隔均匀分布在圆周方向，每一次做功行程的冲击力都能被相邻气缸的往复惯性力部分抵消，运转平顺性优于同缸数的直列机型。安装边界方面，这类结构的最大外径由气缸行程与活塞直径决定，中心曲轴的安装定位基准位于整个结构的几何中心，输出端通常直接连接负载输入端，不需要额外加装过长的传动联轴器，轴向安装空间占用仅为同功率直列发动机的三分之一左右，在对轴向尺寸有严格限制的动力舱布局中优势明显。需要注意的是，这类结构的下部气缸在长期停机后容易出现润滑油渗入燃烧室的问题，设计时需要在气缸壁下部设置回油孔，配合活塞环的刮油结构减少机油上窜，同时由于气缸呈放射状分布，进排气管路的布置需要围绕圆周均匀排布，避免各缸进排气长度差异过大导致的充气效率不均，每个气缸的散热鳍片角度需要匹配常见的迎风方向，保证低速运转时也能有足够的气流带走燃烧室热量，避免出现局部气缸过热导致的拉缸故障。
