DNI8135型500W12V车用直流继电器结构

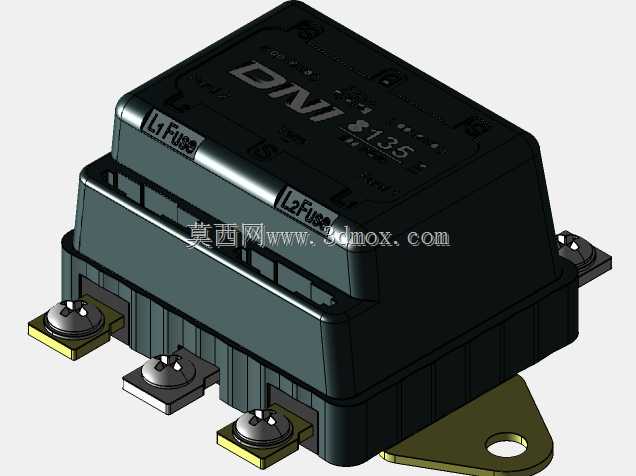

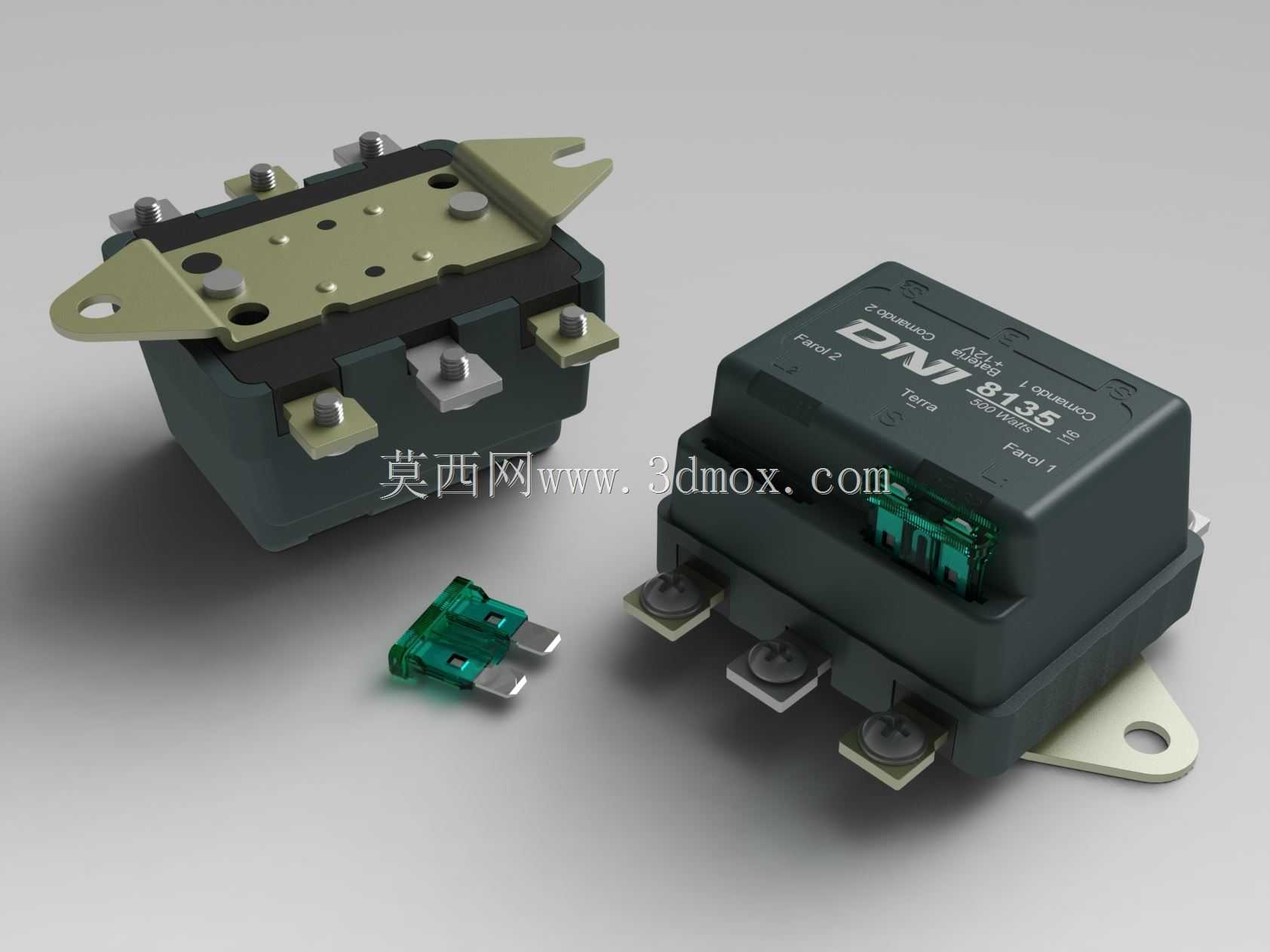

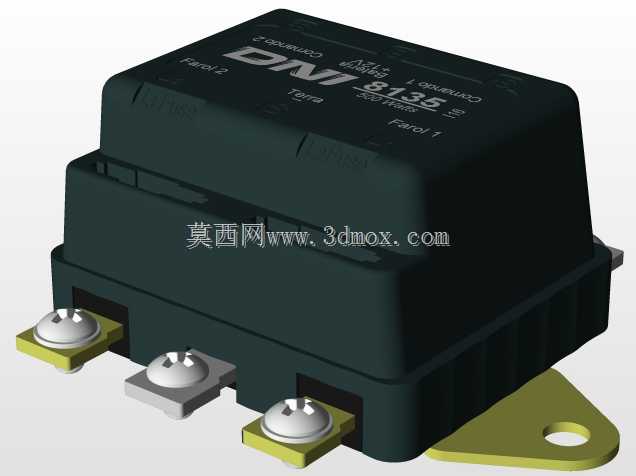

在车载低压配电、特种作业车辆电控回路、小型离网光伏直流侧通断场景中，这类大电流直流继电器是回路通断控制的核心执行部件，本次还原的DNI8135规格产品额定承载能力匹配12V电压等级下500W负载的通断需求，可直接控制启动电机、车载作业附件、直流照明组等瞬时冲击电流较大的负载。从实际安装适配角度看，产品主体采用阻燃PBT材质塑封外壳，侧面预留的带安装孔金属固定耳采用弯折成型工艺，安装孔位适配M6规格固定螺栓，固定耳与壳体之间预留0.8mm装配间隙，可抵消车载工况下的持续振动带来的安装应力，避免壳体长期受交变应力出现开裂。主回路接线端采用大截面铜质镀锡接线柱，接线柱突出壳体平面12mm，适配6平方毫米多股铜芯线的冷压端子压接，接线柱之间的电气间隙达到8mm，满足12V直流回路的爬电距离要求，杜绝潮湿工况下的极间飞弧风险。控制回路侧预留了标准插片式保险安装位，可直接适配常规中号汽车插片保险丝，无需额外在回路中串接外置保险座，大幅简化外围配电的布线复杂度。建模过程中优先还原了产品的实际装配公差：塑壳上下盖的合模缝预留0.1mm的装配错位量，金属固定耳与塑壳的嵌装位置还原了实际生产中的包胶固定结构，接线柱底部与塑壳的结合处做了密封凸台还原，匹配实际产品的IP54防护等级结构设计。产品整体外形方正，边角做了R3的圆弧过渡，避免安装布线过程中锐角割破导线绝缘层，顶部采用激光蚀刻的参数标识区做了微凹处理，避免长期摩擦导致标识磨损脱落。在车载改装、小型工程机械电控系统设计时，这类继电器的安装边界需要预留至少15mm的接线操作空间，尤其是主回路接线侧，要保证冷压端子安装后不会与周边金属构件出现短接风险，同时固定耳的安装面需要保证平面度不大于0.2mm，避免锁紧螺栓时壳体受不均匀应力导致内部触点错位。产品内部的触点结构采用常开式设计，线圈得电后触点吸合的行程控制在1.2mm，既保证足够的接触压力降低接触电阻，又能控制线圈的吸合功耗，适配车载12V电源的电压波动范围，在9-16V的电压区间内都能可靠吸合，不会出现车辆启动时电压跌落导致的触点跳弧问题。
