博世款12V接线式车载继电器结构

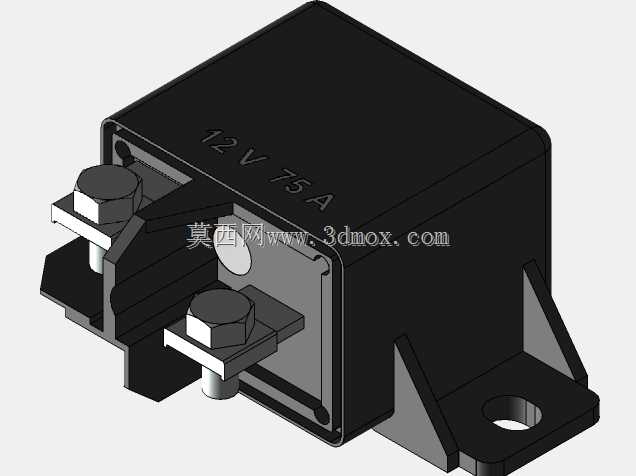

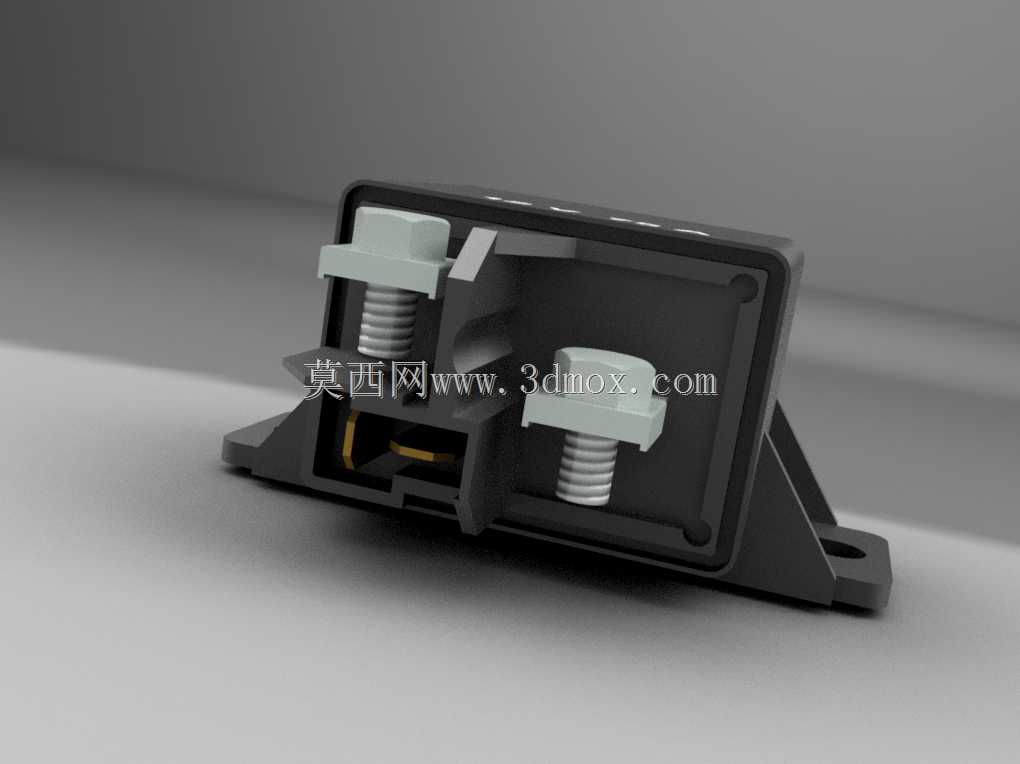

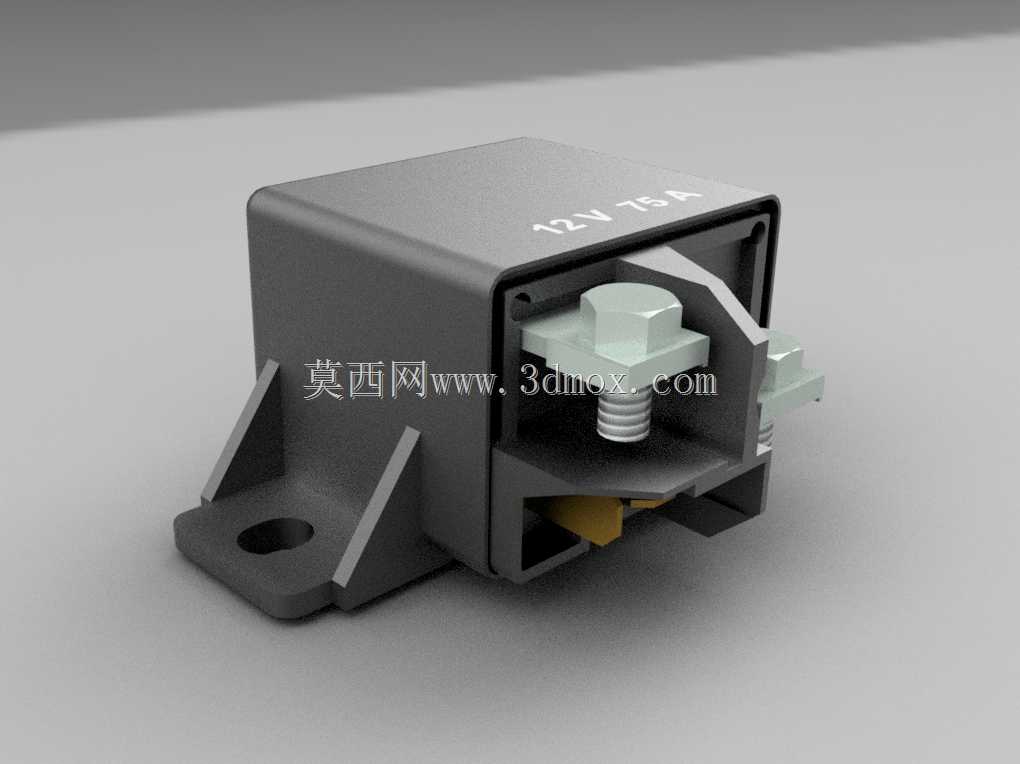

这款12V规格的继电器主要面向车载低压电控场景设计，对应博世科033200150号零件，在商用车、乘用车辆的配电回路中承担小电流控制大电流通断的核心作用，常见应用覆盖车灯控制回路、燃油泵供电切换、车载附加电器的电源通断管控，能够避免控制开关直接承载大负载电流导致的触点烧蚀问题，延长整车控制开关的使用寿命。从结构设计来看，主体采用带安装耳的矩形壳体结构，壳体侧边预留的带孔安装耳可直接通过螺栓固定在车身钣金或者电器安装支架上，安装孔位的间距匹配车载电器通用安装尺寸，不需要额外制作转接支架就能完成装配，适配多数车型的电器舱布置空间。接线端采用螺栓压紧式接线结构，两个主接线端子搭配外露的压紧螺栓与方形压块，接线时不需要配套专用插接件，剥除导线绝缘层后将线芯置于端子位，拧紧压紧螺栓即可完成接线，压块的平面设计可以均匀压紧多股铜芯线，避免接线松动导致的接触电阻过大、发热烧蚀问题，适合售后改装、工程车辆加装电器时的快速接线需求。壳体采用耐高低温的硬质绝缘工程塑料材质，能够适应车载环境下-40℃到125℃的工作温度范围，表面做了哑光防眩处理，在电器舱内不会因为光线反射干扰检修操作，壳体接缝处做了错位卡扣结构，能够阻挡日常行车过程中的溅水、灰尘进入壳体内部，满足车载电器的基础防护要求。建模过程中完整还原了内部触点腔的分隔结构，两个主接线端子之间设置了绝缘挡墙，避免大电流通断瞬间产生的电弧引发极间短路，端子的螺纹规格、压块的尺寸公差都按照实物测绘参数还原，安装耳的厚度、开孔直径也匹配实际装配需求，结构设计人员可以直接参考该模型完成车载配电回路的布置校核，也可以基于该结构改型设计不同电流等级的同类型接线式继电器，在建模时特意保留了接线螺栓的完整行程空间，能够模拟实际接线时螺栓的拧紧操作，验证不同线径导线接入后的装配间隙，避免实装时出现螺栓与周边部件干涉的问题。这类继电器在车载电控系统中属于高消耗配件，除了整车原厂装配外，在车辆维修、电器改装场景的需求量很大，该结构的设计充分考虑了售后场景的装配便利性，不需要专用工具就能完成接线与更换，相比插接式继电器的适配性更强，能够兼容不同线径的供电导线，在工程车辆、农用机械的电控改装场景中应用十分广泛。
