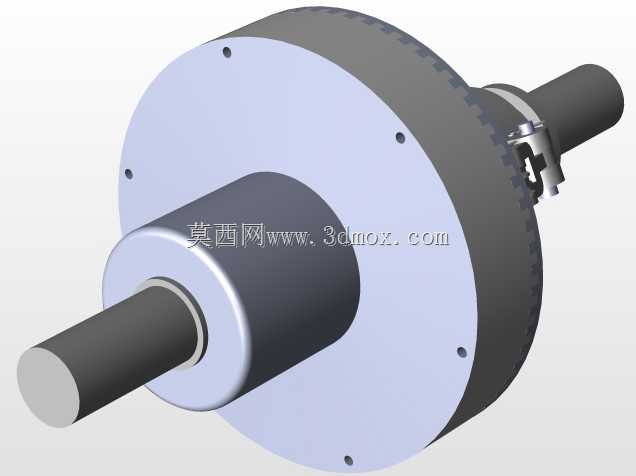

多片式摩擦离合传动结构三维设计

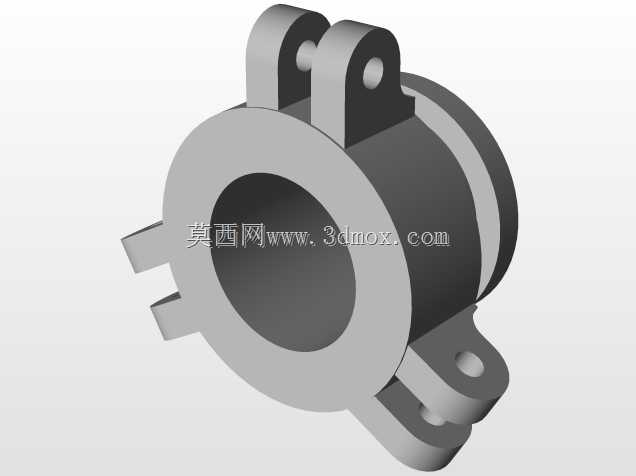

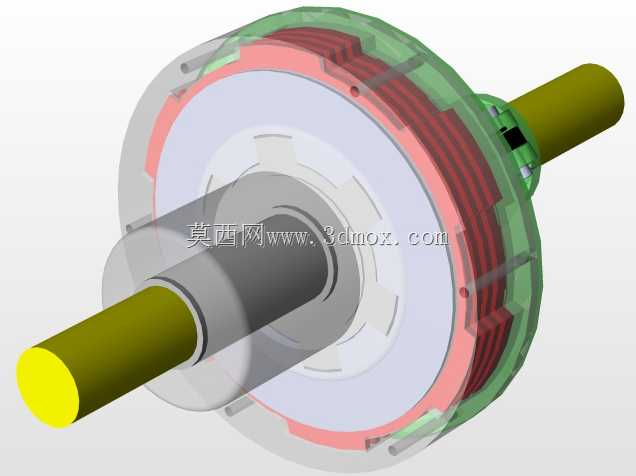

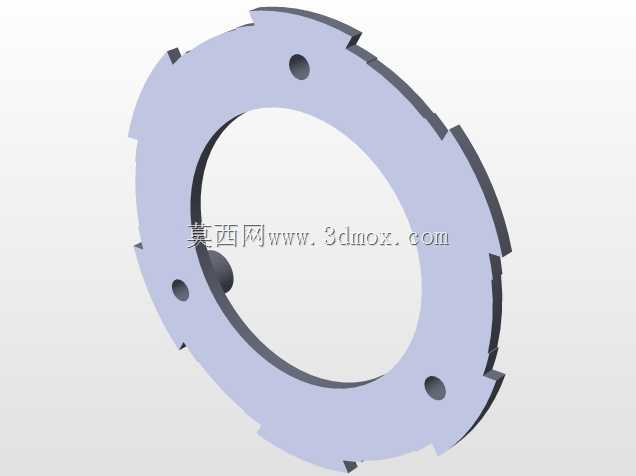

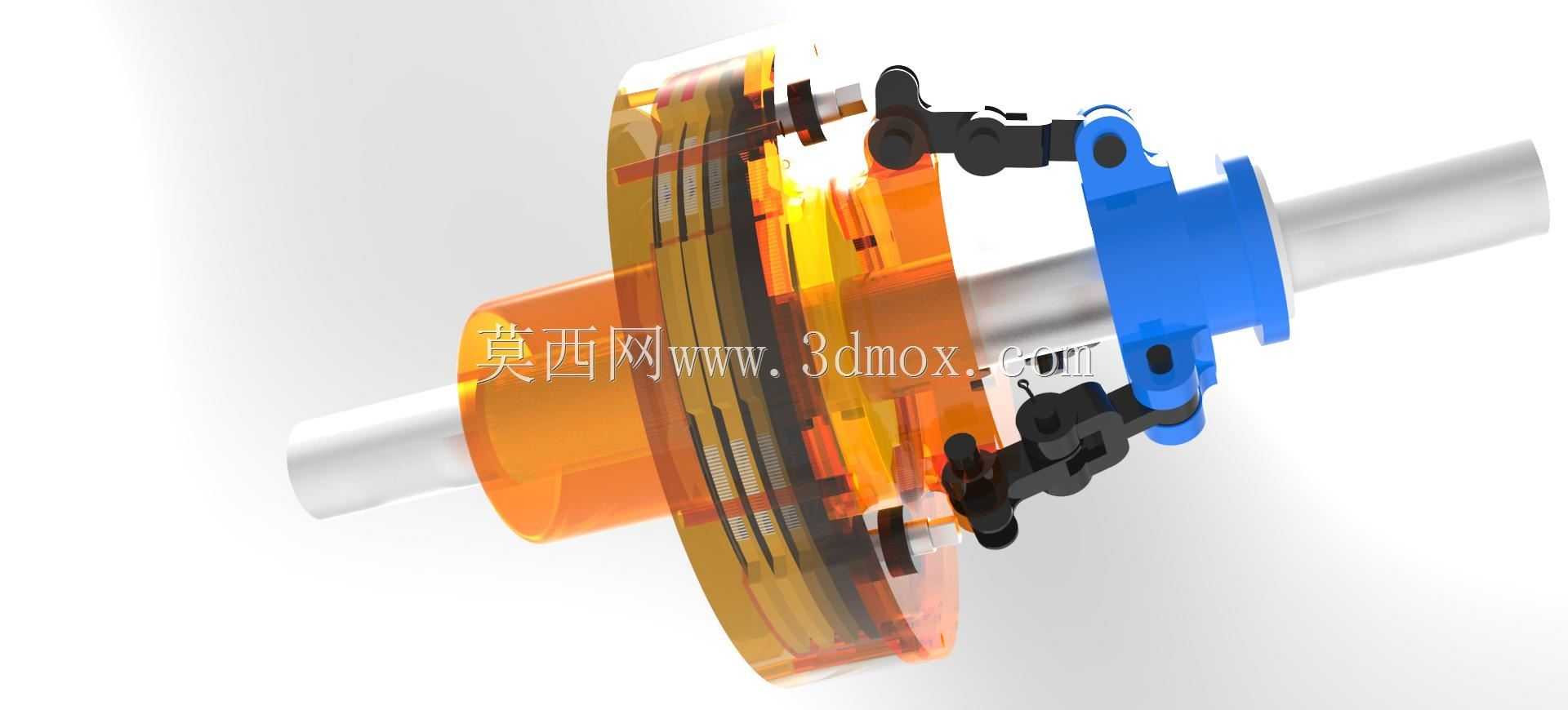

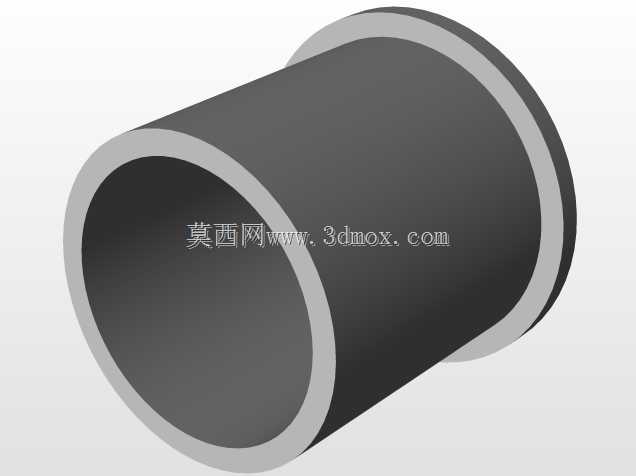

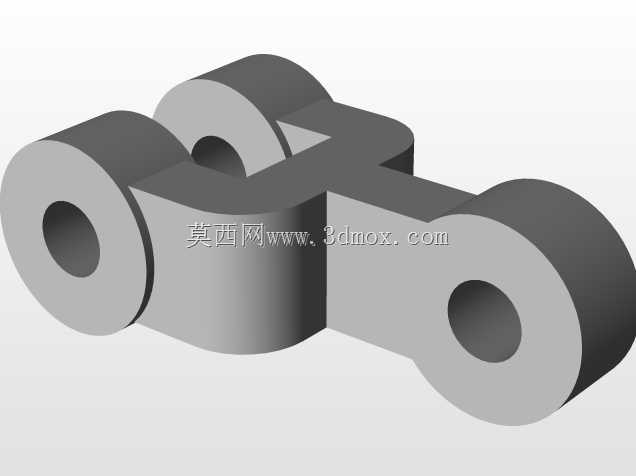

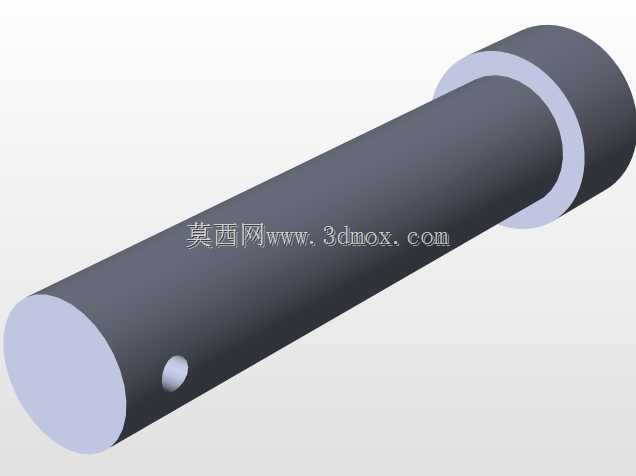

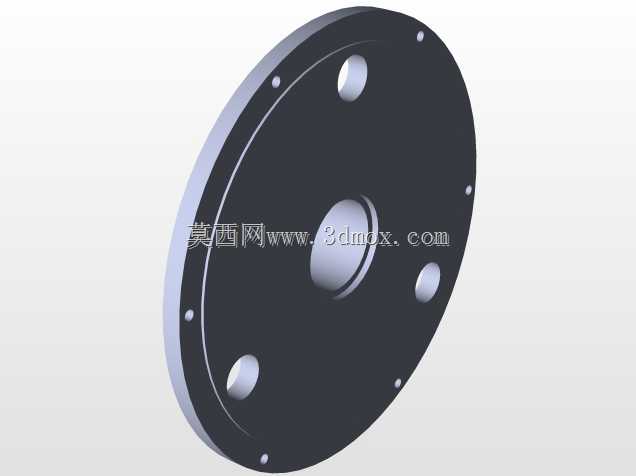

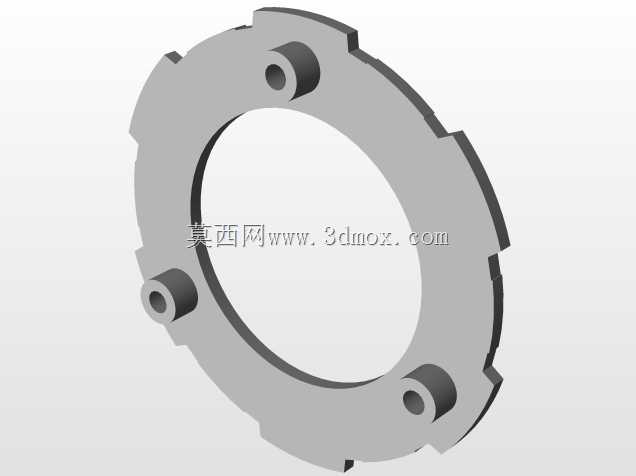

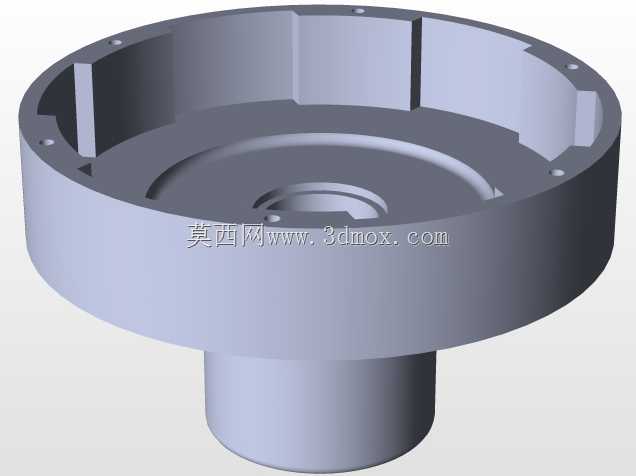

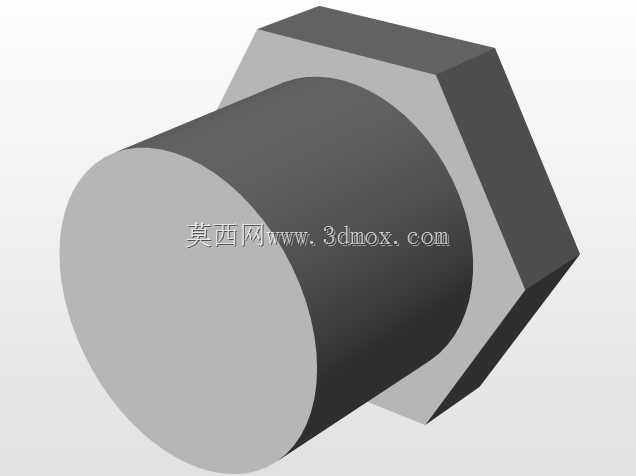

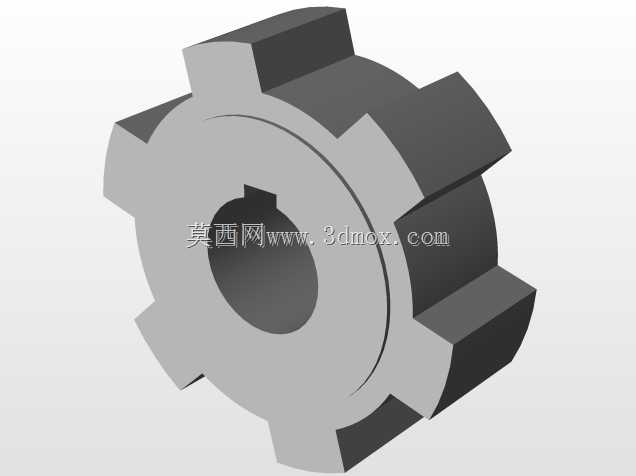

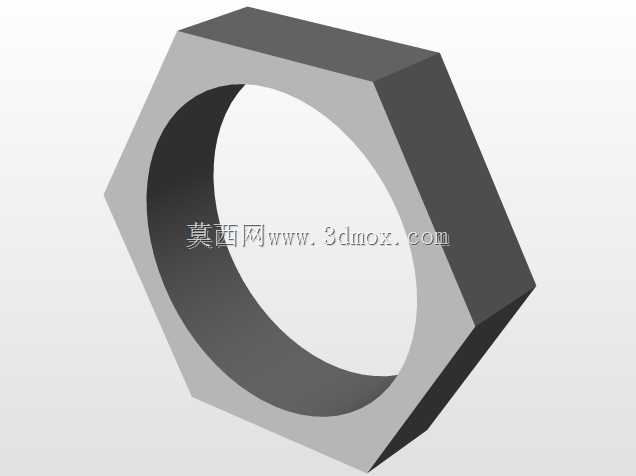

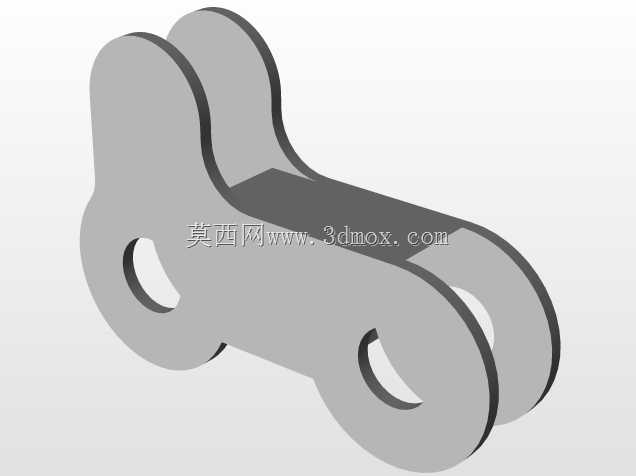

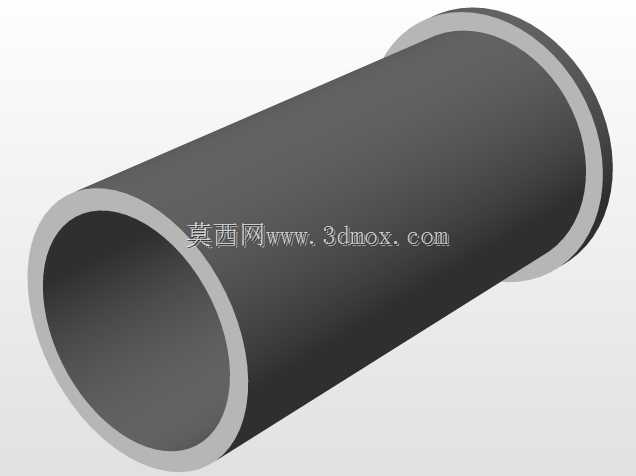

这款离合结构在工业传动场景中应用覆盖极广，从普通机床的主轴进给传动链，到轻工包装设备的间歇送进机构，再到小型工程机械的动力切换单元，都能见到这类结构的身影。它的核心作用是在主动轴持续运转的状态下，实现从动轴的动力接合与切断，不需要频繁启停原动机，就能完成工作端的启停、换向或者变速动作，大幅降低原动机频繁启动带来的电流冲击与机械损耗。从结构设计逻辑来看，这款离合结构采用多片摩擦副叠加的布局，相比单片式离合结构，在相同径向尺寸下能传递更大的转矩，摩擦片组沿轴向排布，通过外部操纵机构推动压盘实现摩擦片的压紧与分离，操纵臂的杠杆比经过匹配，能让操作人员或者执行机构用较小的操纵力，就可以提供足够的压盘压紧力，保证摩擦副之间不会出现打滑丢转的情况。轴系部分采用贯穿式双支撑轴结构，两端轴颈的尺寸公差按照过渡配合设计，能够直接适配常规标准深沟球轴承的安装位，安装时不需要额外加工定制轴承座，只要保证两端轴承座的同轴度在0.02mm以内，就能满足轴系运转的径向跳动要求。摩擦片组的径向尺寸经过严格控制，外圆直径不会超出操纵机构的最大外轮廓，在设备内部布局时，只需要预留出操纵臂的摆动空间即可，不需要额外为摩擦片部分预留径向避让空间，轴向尺寸上，分离状态与接合状态的压盘行程控制在合理区间，不会因为离合动作导致轴系出现过大的轴向窜动，也不会对两端连接的传动部件产生附加轴向力。摩擦片的沟槽设计兼顾散热与排屑，长时间半联动工况下，摩擦产生的磨屑可以顺着沟槽排出，同时空气能在沟槽内形成流通路径带走摩擦热量，避免摩擦片因为过热出现烧蚀、摩擦系数骤降的问题。操纵机构的铰接点都采用自润滑衬套设计，长期往复摆动不需要频繁加注润滑脂，维护间隔更长，铰接点的间隙经过严格控制，避免操纵行程出现空程，保证离合动作的响应速度。在实际选型适配时，只要核算所需传递的额定转矩小于该结构的最大传递转矩，轴伸尺寸与设备端的连接尺寸匹配，就可以直接套用该结构进行装配，不需要对整体结构做大幅修改，能大幅缩短传动系统的设计周期。
