镂空式机械传动壳体结构设计

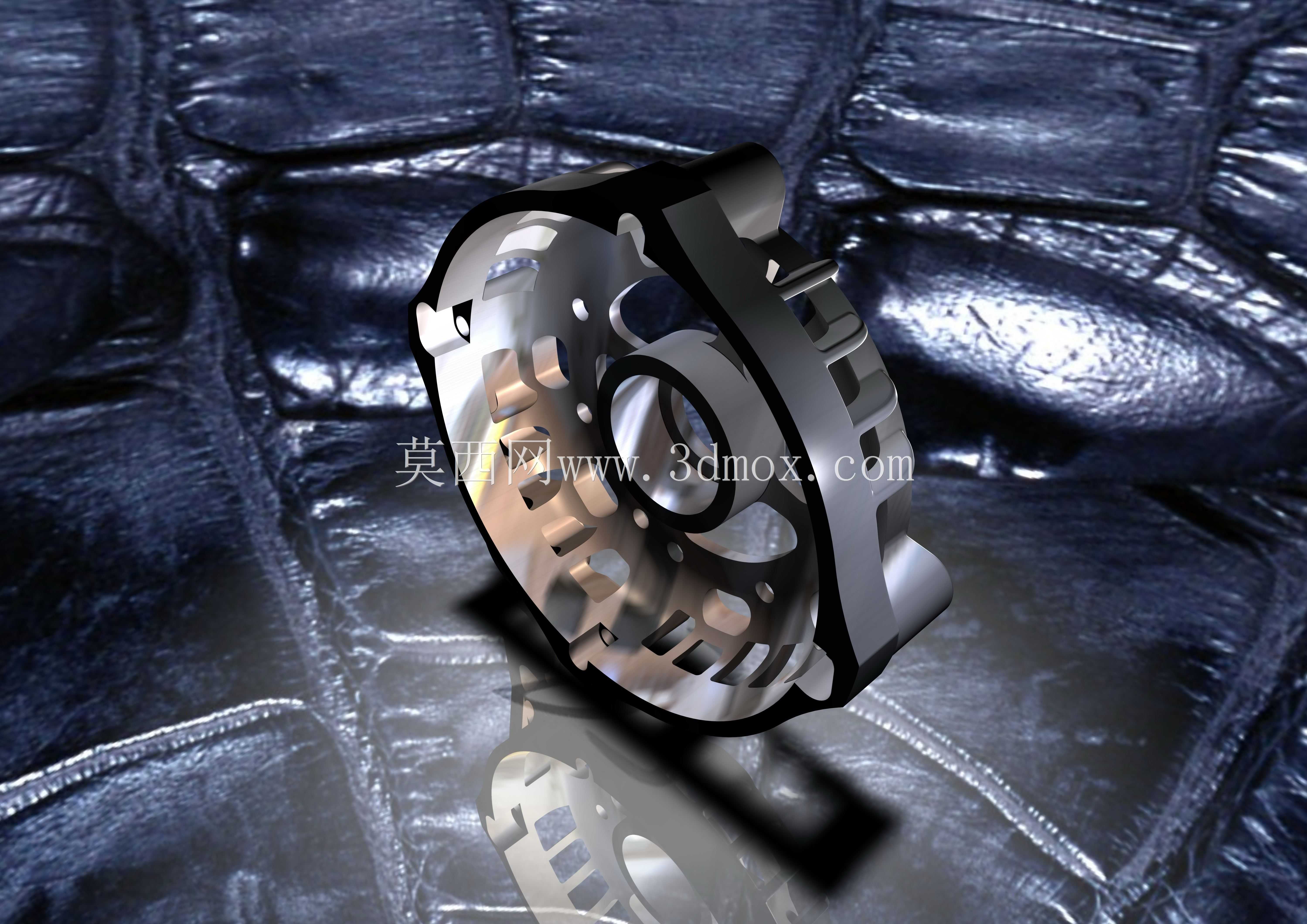

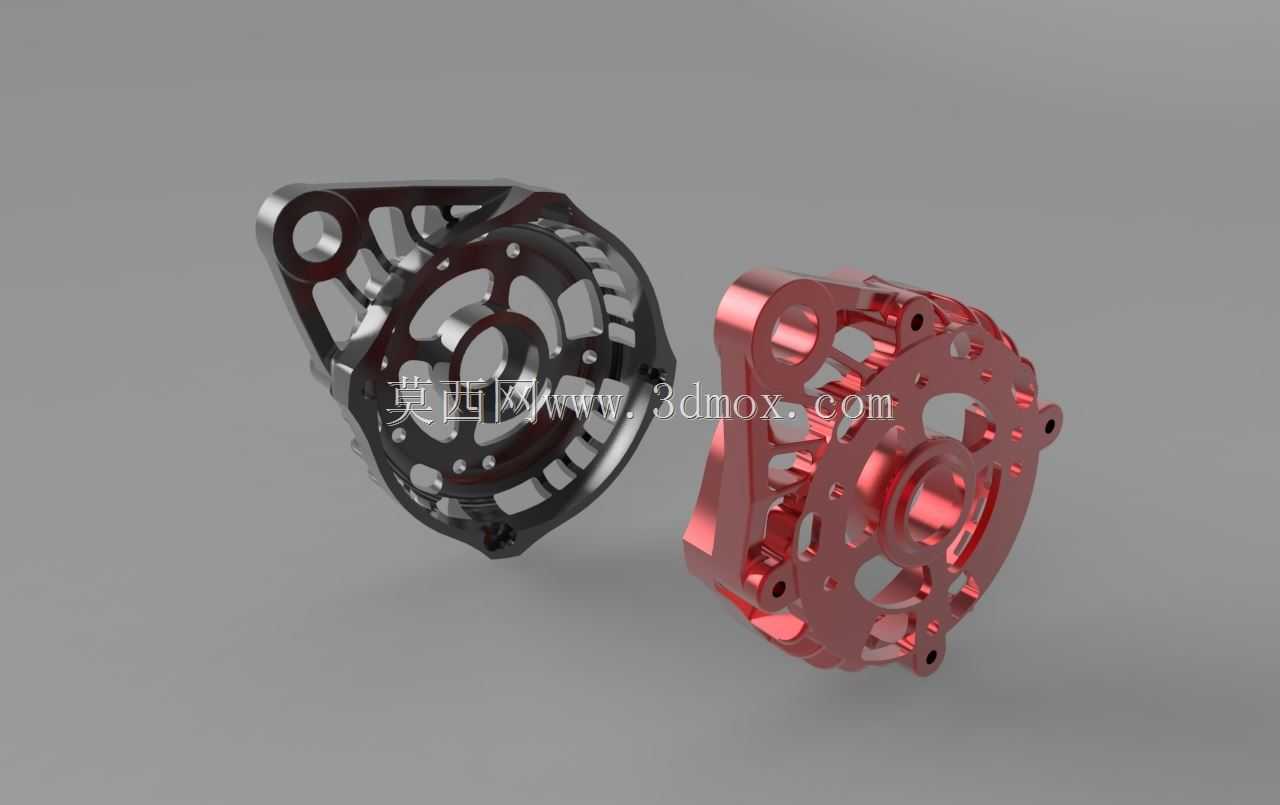

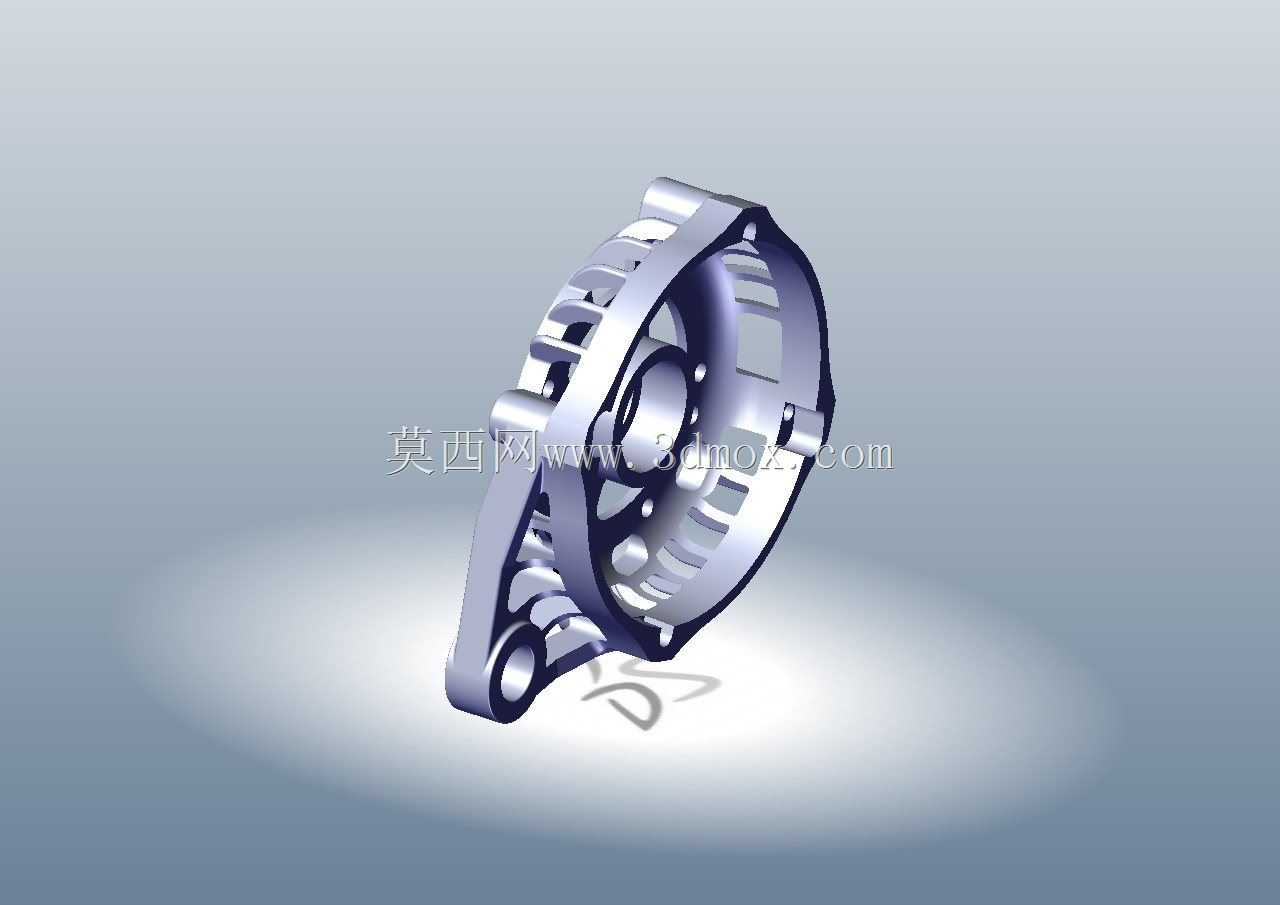

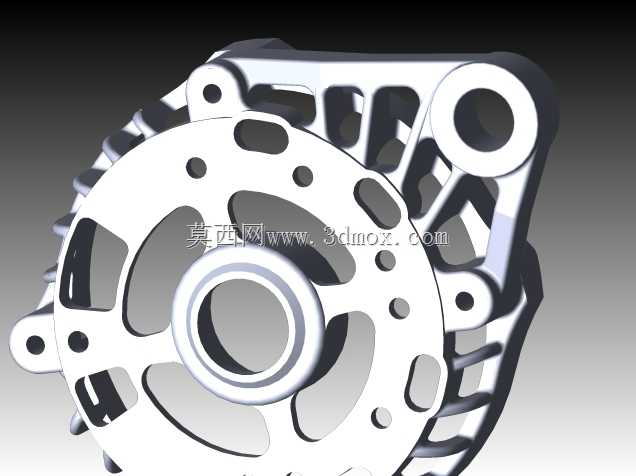

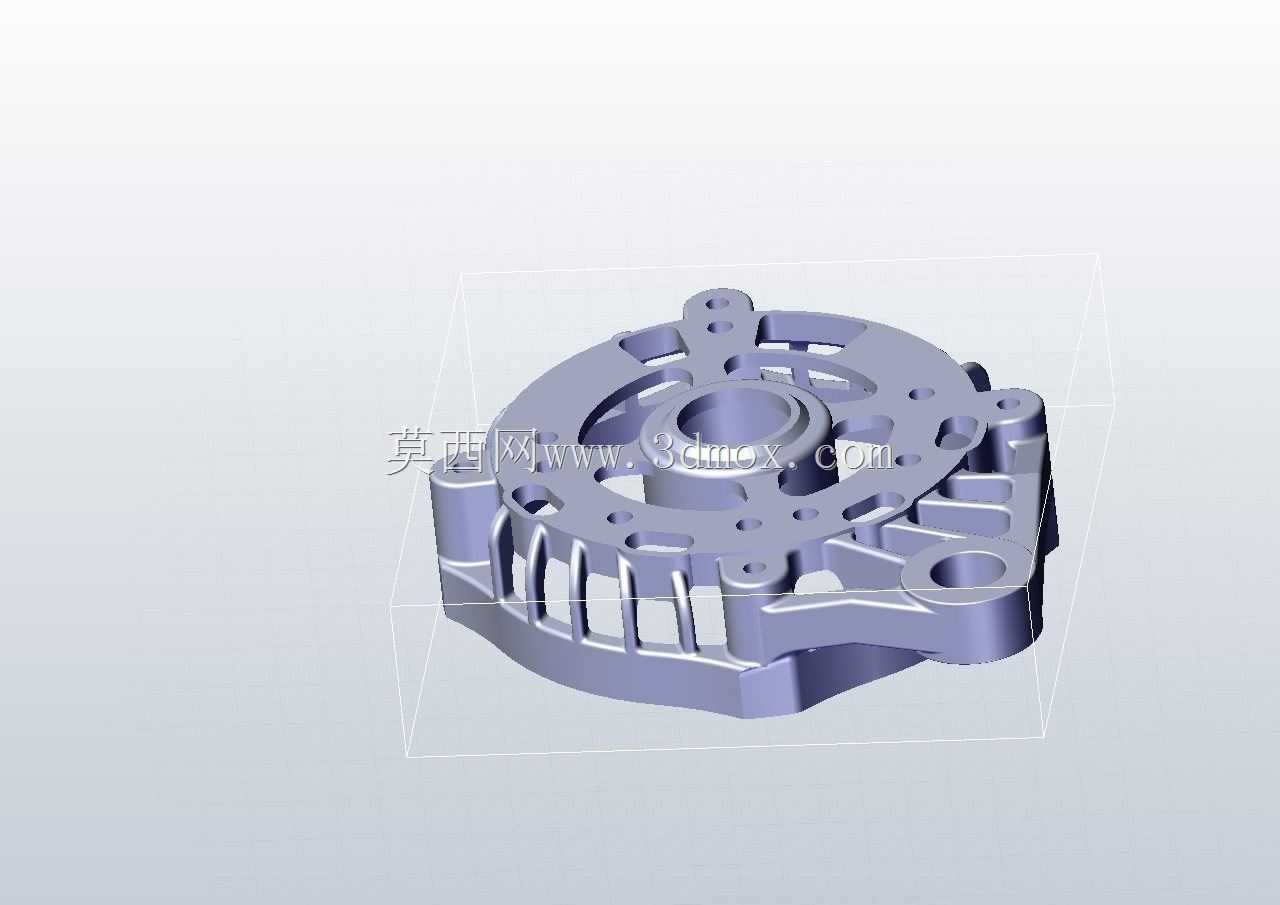

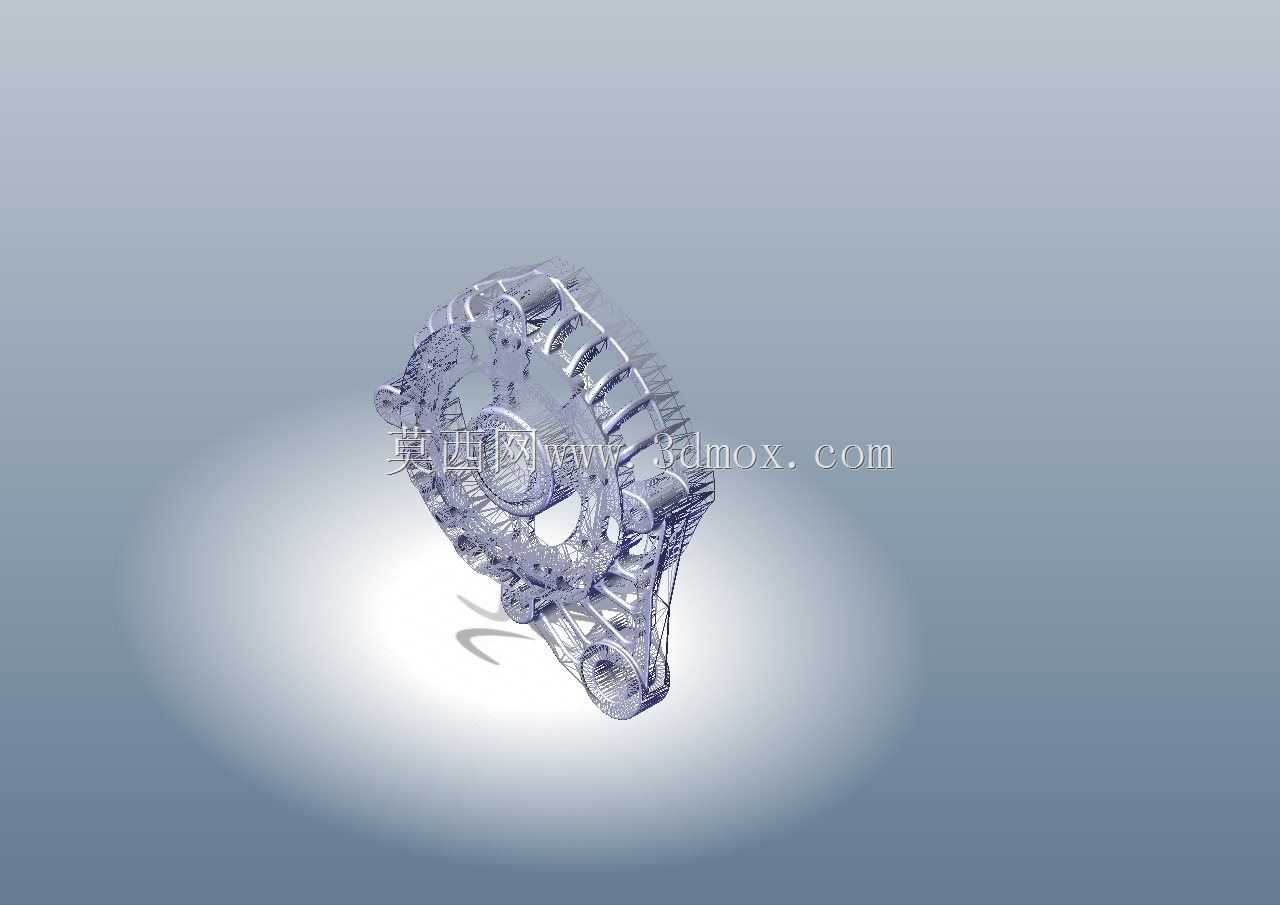

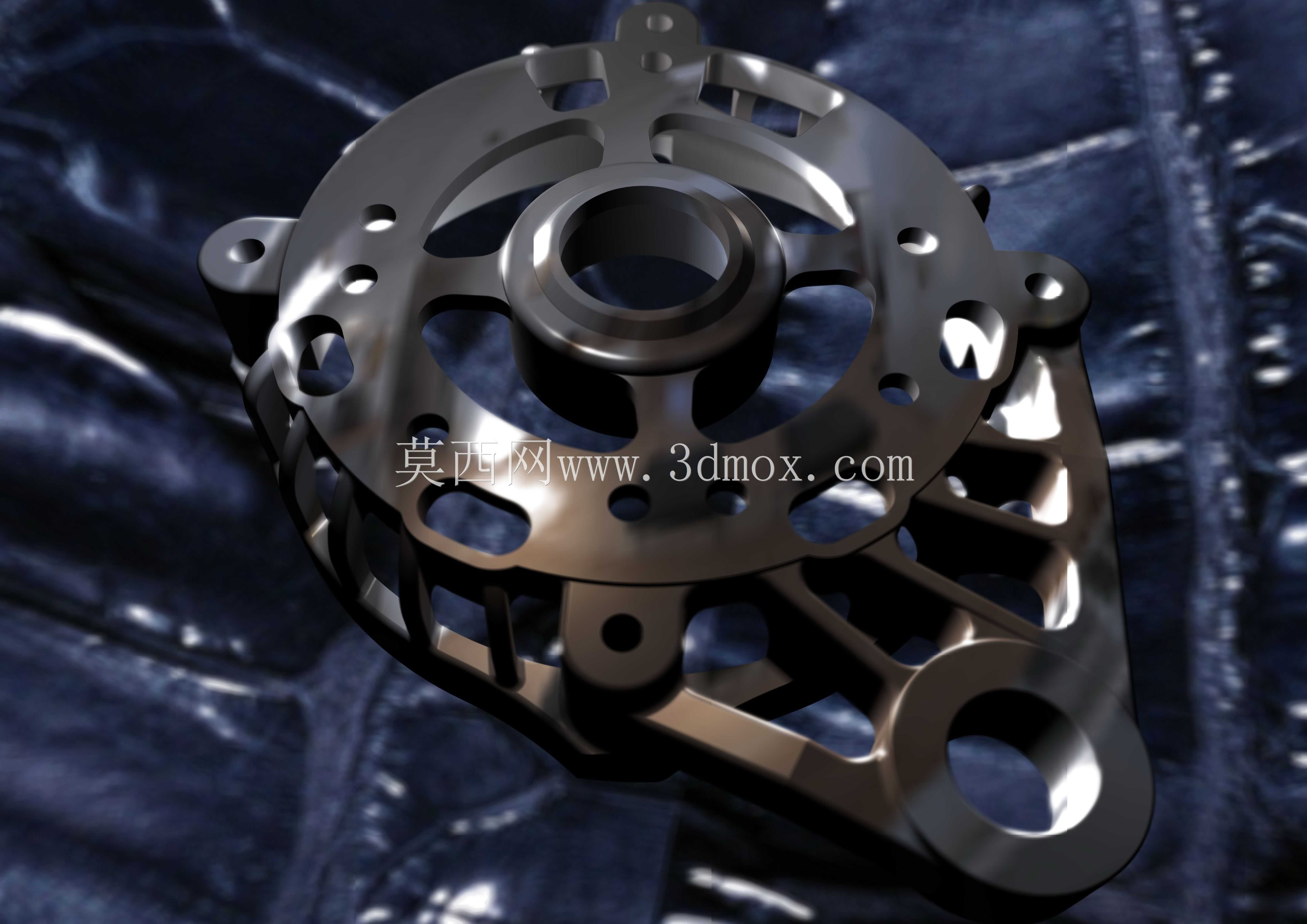

这款传动壳体的结构设计，首先围绕动力传递单元的防护需求展开，日常工况中需要包覆内部啮合的传动齿组、支撑转轴的轴承组件，隔绝外界粉尘、切削液飞溅对传动副的磨损，同时承担传动过程中径向、轴向载荷的分散传导，避免应力集中导致的壳体开裂。从实际应用场景来看，这类壳体多用于中小功率的动力传输单元，可适配轻工输送设备、小型自动化产线的动力端，也能作为专用设备中辅助传动模块的承载外壳，安装时需要匹配对接端的法兰止口尺寸，预留的安装孔位对应传动单元的输入输出轴同轴度要求，安装边界需要避让周边管线、相邻部件的运动行程，避免运行过程中出现干涉。设计过程中优先考虑了轻量化需求，壳体外部的加强筋采用交错排布的镂空式结构，并非完全实心的厚重壳体，在保证结构刚性的前提下削减了不必要的壁厚冗余，既降低了整体自重，也能在传动部件运行时通过镂空间隙提升散热效率，避免长时间运转下内部积热导致润滑脂性能下降。壳体的轴承安装位做了同轴度公差预留，装配时可以通过止口定位快速完成轴承座的压装，减少现场装配的调整工作量，外部的连接凸台对应不同安装场景的固定需求，既可以卧式安装在设备基座平面，也能通过侧方凸台实现立式挂载，适配不同设备的布局空间。壳体的轮廓过渡处全部采用圆角处理，避免应力集中在棱角位置，在承受交变载荷时能分散应力传递路径，提升长期运行的结构疲劳寿命，内部的储油腔做了平滑过渡设计，能保证润滑介质在腔体内顺畅循环，带走传动副啮合产生的磨屑与热量，减少传动部件的异常磨损。
