铝型材自动冲孔加工生产线设备结构

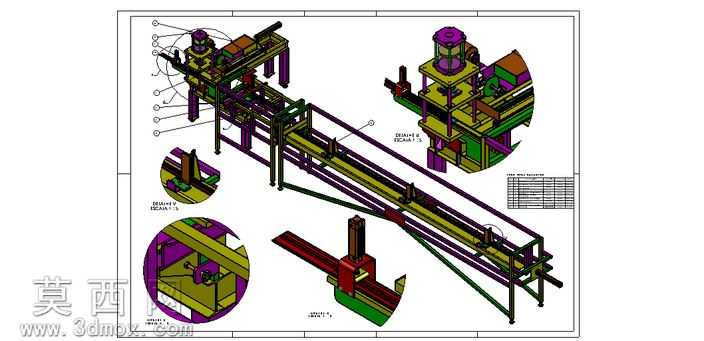

本套三维模型采用SolidWorks平台完成全参数化建模，完整还原了铝型材冲孔加工生产线的整体布局与各功能模块细节。建模过程中严格遵循机械设计装配逻辑，从底层机架的型材搭建开始，逐一完成长距离输送导轨、工件定位夹具、多工位冲孔执行机构、端部裁切组件、废料导出结构的零件建模与虚拟装配，所有配合关系均按照实际设备的运动逻辑设置，可直观模拟生产线的运行动作。渲染阶段针对不同零部件赋予了对应材质属性：机架部分采用哑光喷塑钢材材质，输送导轨采用阳极氧化铝材质，冲孔执行端的冲头、模具部分赋予高硬度合金钢材的金属质感，气动管路、线缆部分分别赋予工程塑料与橡胶材质，不同功能区域通过色彩区分，便于快速识别各模块功能。结构设计上采用分段式布局，长条形输送线作为工件流转载体，沿输送方向依次布置上料定位工位、多组冲孔加工工位、端部整形工位与下料工位，每个加工工位均设置独立的压紧夹具，可根据铝型材的加工需求调整冲孔位置与数量，设备端部设置的局部放大结构清晰展示了冲孔模具与型材的配合关系，侧方的局部剖视结构直观呈现了传动机构的内部连接方式。设计思路围绕铝型材连续化加工需求展开，将原本分散的冲孔、裁切工序整合到同一条输送线上，通过输送机构的精准步进送料配合各工位的顺序动作，实现铝型材从毛坯上料到成品下料的自动化加工，减少人工周转的时间成本，模型中预留了气动元件、驱动电机的安装位置，可直接用于后续的工程出图与生产制造参考，各零部件的建模精度满足机械加工的公差要求，非标准零件均保留了完整的建模特征树，便于后续根据实际加工参数进行调整修改。
