分段式机械外圈环形结构设计

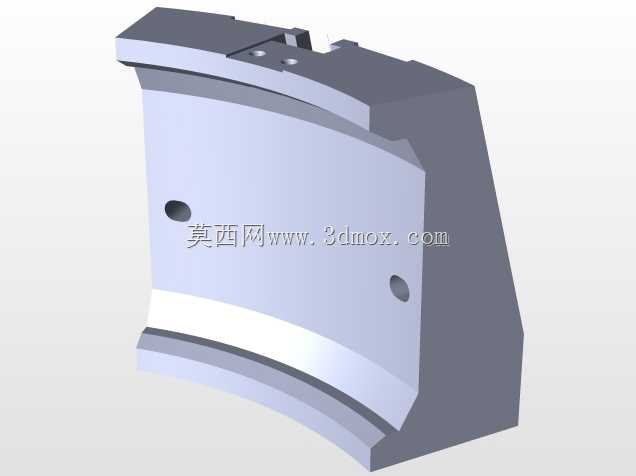

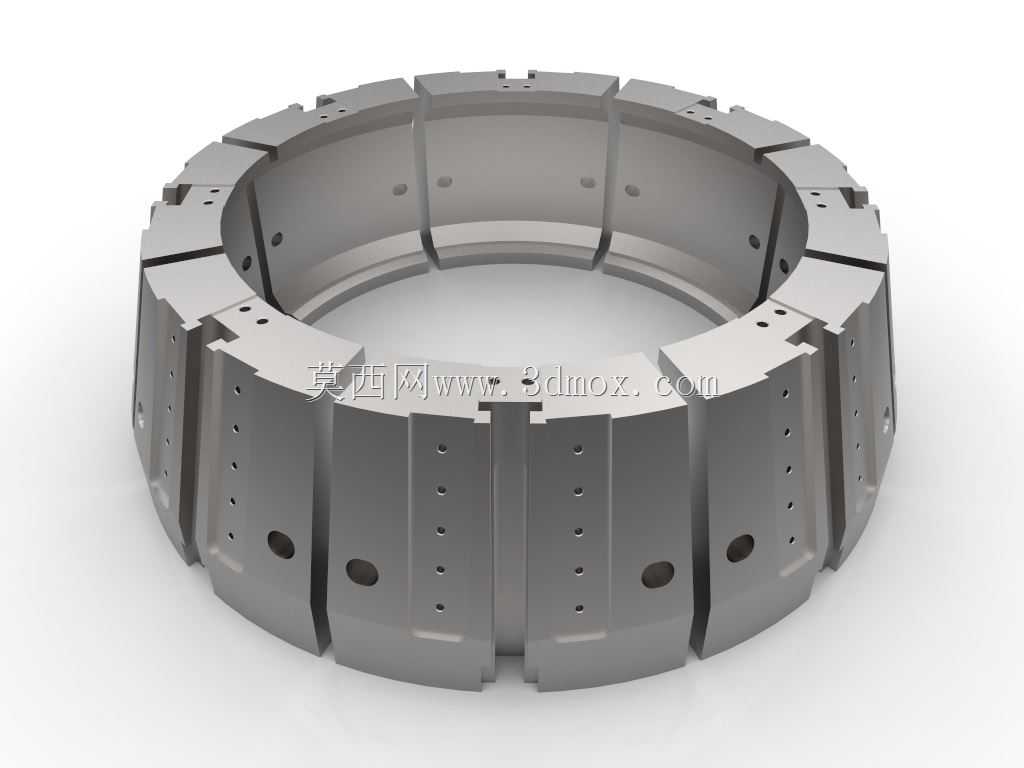

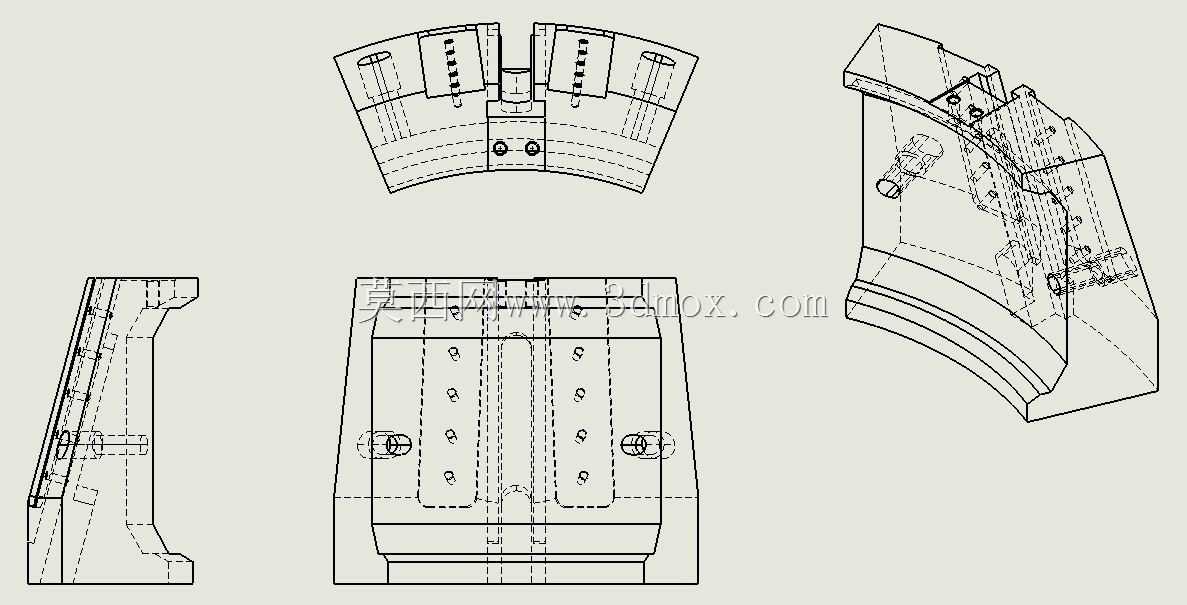

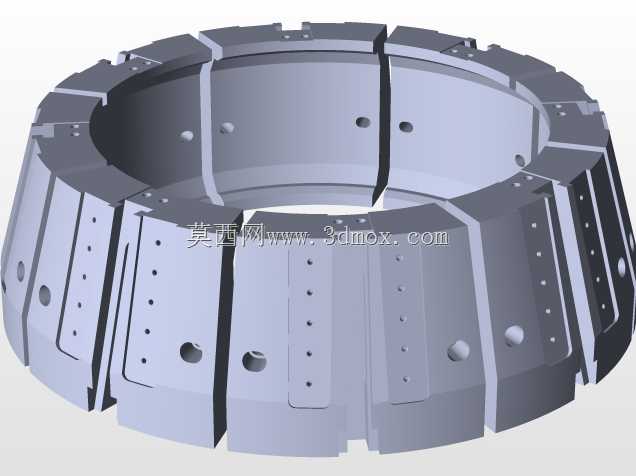

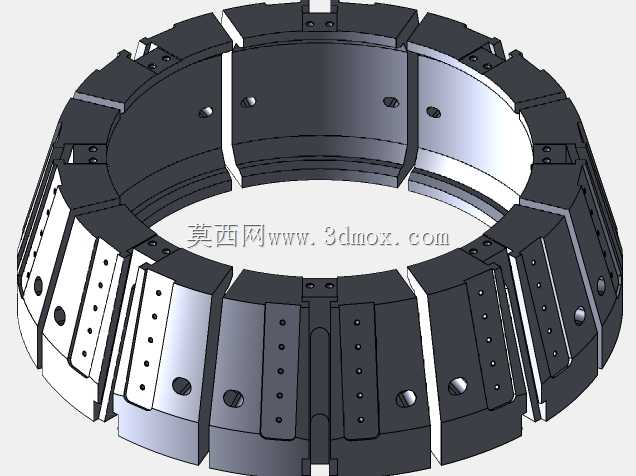

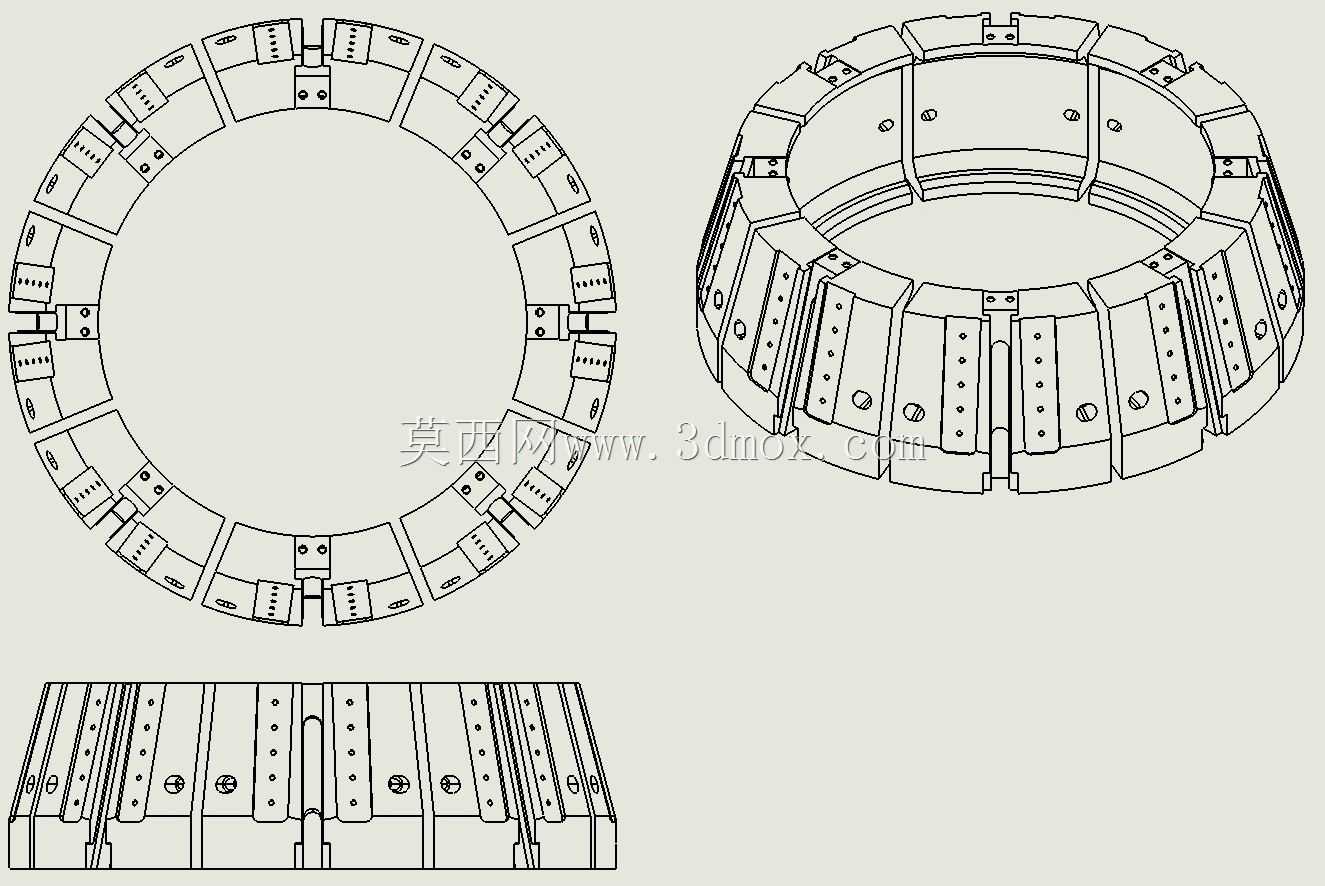

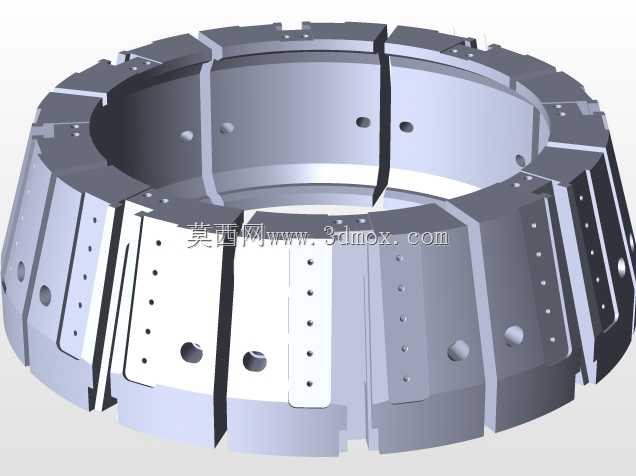

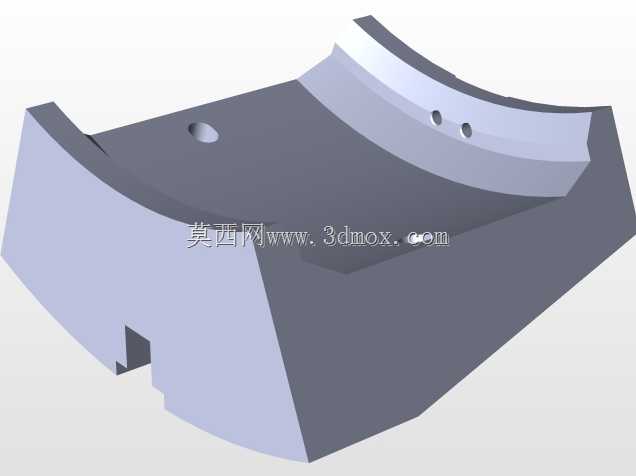

这类分段拼接式环形外圈构件，多应用于大直径回转支承、重载回转工作台、大型工装夹具的定位基体场景，在重型机床回转台、盾构机刀盘连接基座、大型风电变桨机构的配套结构中也能见到同逻辑的设计方案。不同于整体式环形构件，分段式结构首先解决了大直径零件加工、运输、装配的尺寸限制问题，当整体外圈直径超过常规加工设备的行程上限时，拆分为多段弧块拼接的形式，能大幅降低单段零件的加工难度，也能避免大尺寸整体件热处理过程中出现的变形超差问题。从结构细节来看，每一段弧块的外侧都设计有均匀排布的定位小孔与沉头安装孔，拼接面处做了精准的止口定位结构，装配时相邻弧块通过止口嵌合保证整体圆度，再通过侧面的紧固件完成锁紧，拼接完成后整体内圆面可作为回转部件的滚道或者定位基准面，外圆面的安装孔用于将整个外圈固定到设备基座上。设计这类构件时，首先要核算整体承载下的拼接面受力，避免重载工况下拼接处出现错位，每段弧块的周向角度要做均分处理，同时预留合理的装配间隙补偿加工与热胀冷缩带来的尺寸偏差，内圆面的加工精度要在拼接完成后做整体精修，保证整个环形工作面的圆度、圆柱度满足回转部件的运行要求。安装边界上，这类外圈的轴向定位面做了台阶结构，与基座安装时可通过台阶面快速完成轴向定位，不需要额外做复杂的找正工序，外圆侧的安装孔采用长圆孔与圆孔搭配的排布方式，可补偿基座加工时的孔位偏差，降低现场装配的难度。构件上分布的径向通孔，一部分用于安装紧固件完成段间连接，另一部分为润滑通道预留孔，可在后期运维时向内部滚道或者配合面注入润滑脂，减少配合面的磨损。这类分段外圈的设计核心，是在保证整体刚性与回转精度的前提下，解决大尺寸环形零件的制造与装配难题，相比整体式结构，其维修更换成本也更低，单段弧块出现磨损或损伤时，可单独更换对应段块，不需要整体报废整个外圈构件，在大重载、大直径的回转类设备中，这种结构形式的可靠性与经济性都经过了长期的工程验证。
