汽车传动用无齿轮差速机构结构设计

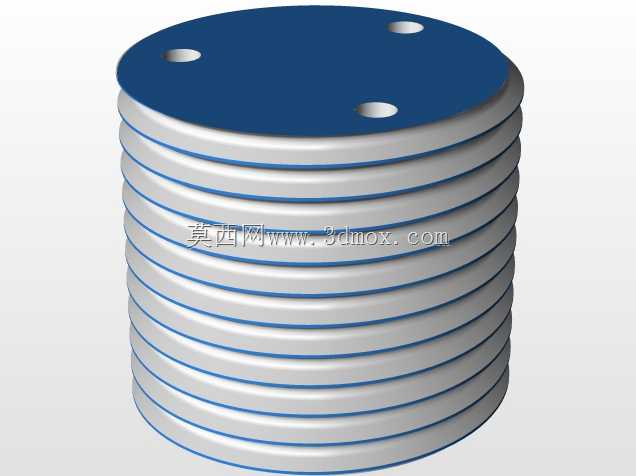

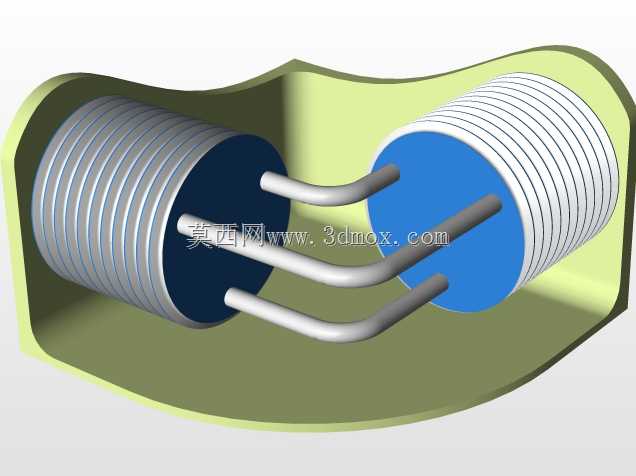

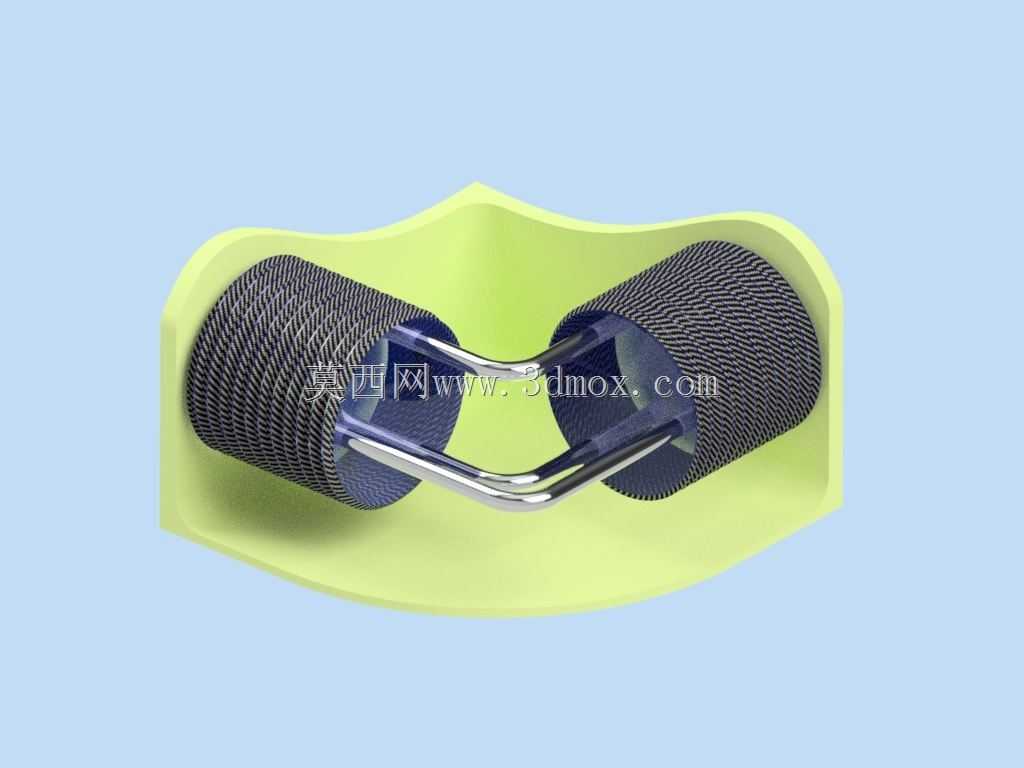

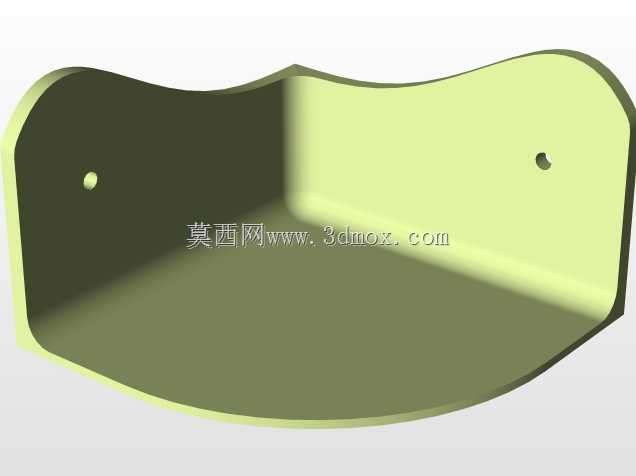

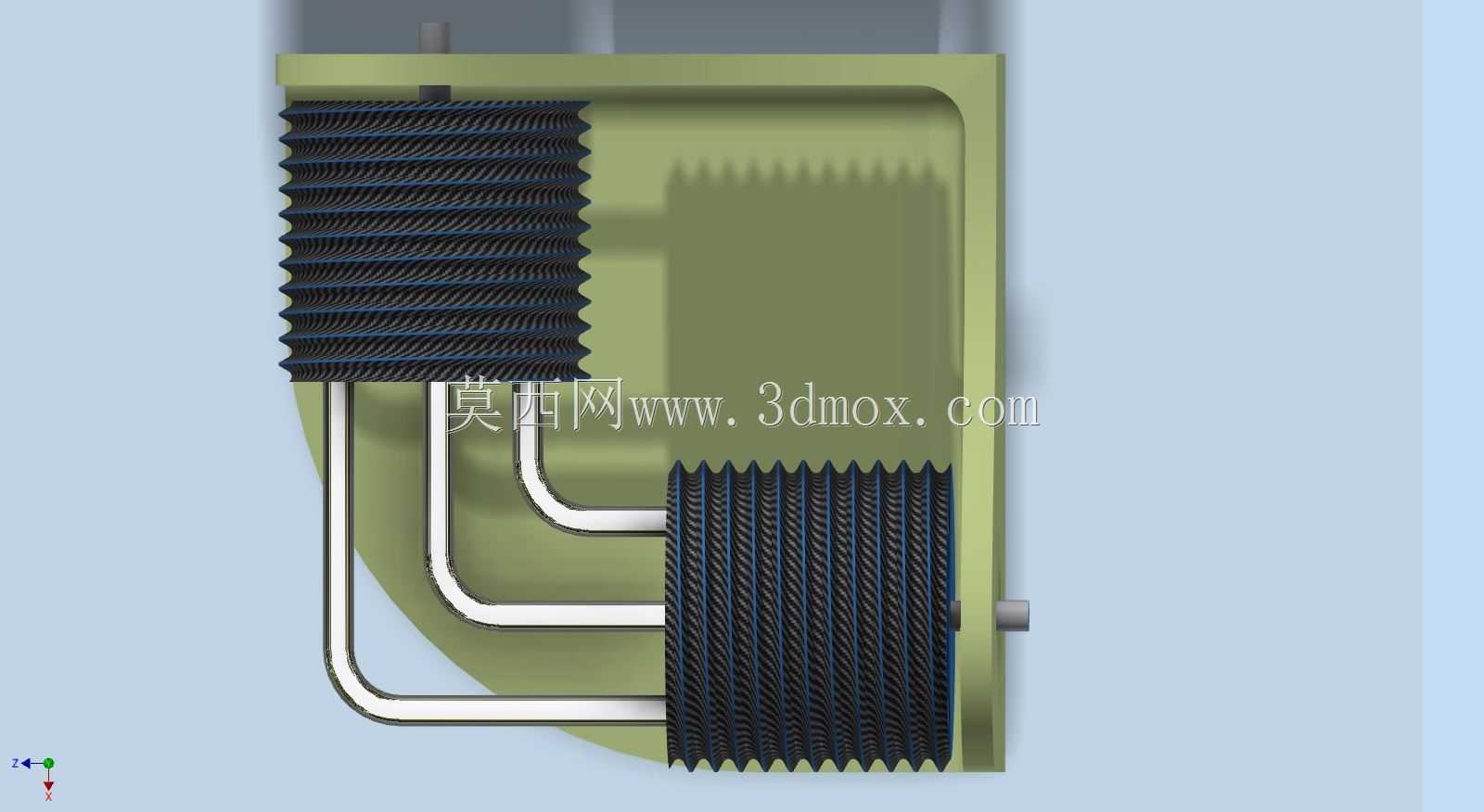

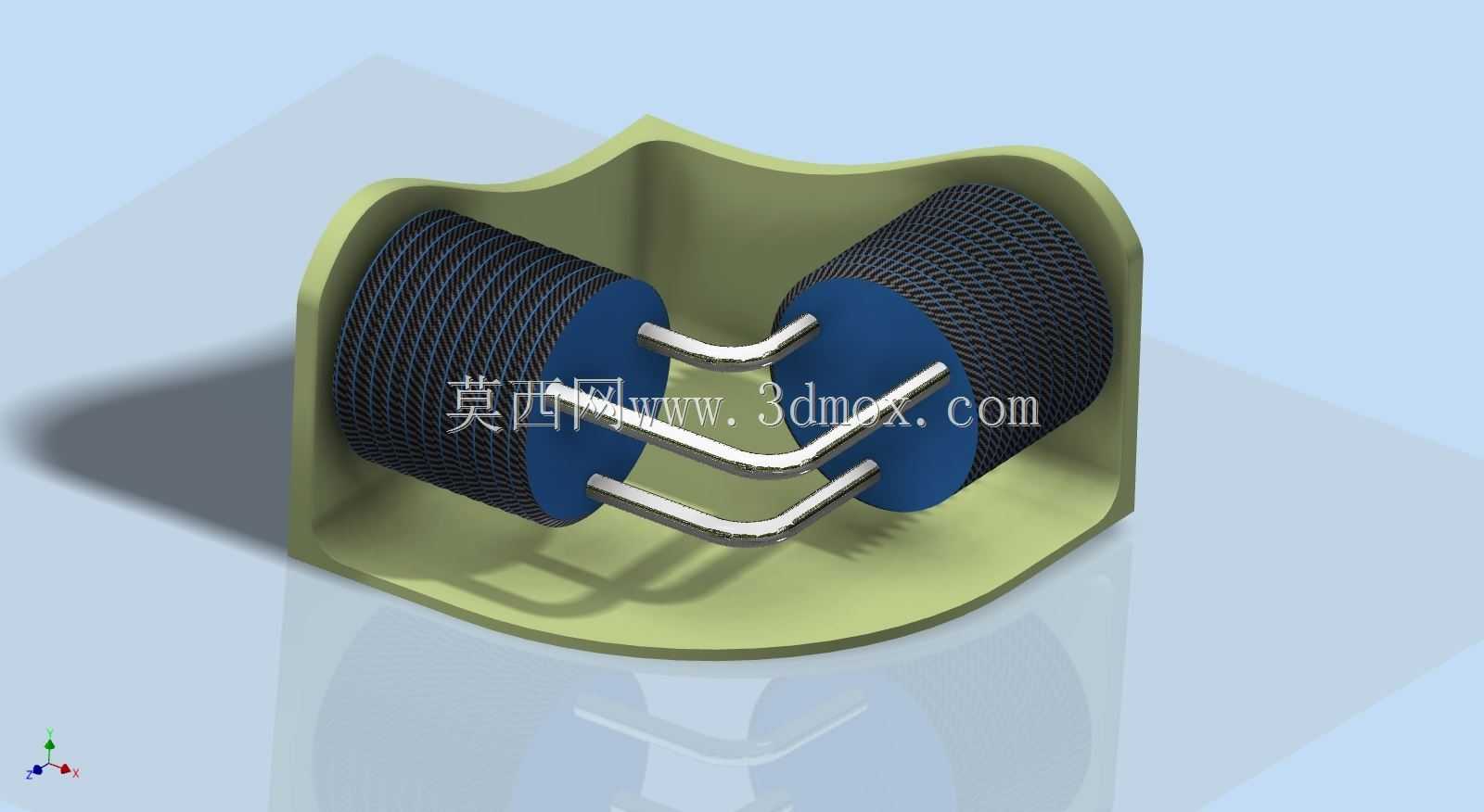

在乘用车辆、非道路作业车辆的传动系统布局中，差速机构是解决两侧驱动轮转速差、避免轮胎滑磨、保障转向平顺性的核心部件，传统齿轮式差速器依靠行星齿轮与半轴齿轮的啮合实现差速，但长期高负荷工况下存在齿轮啮合冲击大、磨损快、啮合噪音明显的问题，无齿轮差速机构正是针对这类痛点开发的替代结构。这套无齿轮差速机构摒弃了传统差速器的行星齿轮组啮合结构，采用两组平行布置的摩擦传动轮配合多组弧形弹性传动销实现扭矩传递与差速功能，动力从差速器壳体输入后，通过壳体内部的成型型腔带动弹性传动销，传动销与两侧驱动轮的摩擦端面紧密贴合，依靠接触面的静摩擦力将扭矩传递至两侧半轴。当车辆直线行驶时，两侧驱动轮阻力一致，弹性传动销保持对称受力状态，两侧摩擦轮同步转动，动力等比例分配至两侧车轮；当车辆转向或行驶在不平路面时，两侧车轮转速存在差值，此时弹性传动销会沿摩擦轮端面的弧形槽产生自适应滑动，通过弹性形变补偿两侧的转速差，无需齿轮啮合即可完成差速动作，相比传统齿轮差速器，啮合冲击与传动噪音大幅降低，结构零件数量减少近40%，装配工序更简单。从设计思路来看，这套结构优先考虑了传动平顺性与维护成本，摩擦轮采用高耐磨复合摩擦材料制作，表面粗糙度控制在Ra0.8以内，保证摩擦力传递稳定的同时降低磨损速率；弧形弹性传动销采用60Si2Mn弹簧钢淬火处理，具备足够的弹性形变能力与抗疲劳强度，可在数十万次差速动作中保持弹力稳定，不会出现塑性变形导致的传动失效。安装边界方面，这套差速机构的壳体外形采用与传统差速器近似的类椭球型腔结构，两端半轴安装孔的中心距、输入法兰的连接尺寸与同扭矩等级的传统齿轮差速器保持一致，可直接替换现有车型的传统差速器，无需改动桥包的内部型腔尺寸与半轴连接结构，适配改造成本极低。在实际应用场景中，这类无齿轮差速机构尤其适合低速高扭矩的作业车辆、城市代步乘用车辆，这类车型对传动噪音、维护周期的要求较高，无齿轮结构不存在齿轮打齿的失效风险，即使长期在颠簸路面、频繁转向的工况下运行，也不会出现齿轮磨损导致的差速卡滞、异响问题；同时弹性传动销的摩擦力矩可通过改变传动销的数量、弹性预紧力进行调整，可根据不同车型的扭矩需求灵活匹配参数，无需重新开模制作壳体与摩擦轮，设计迭代效率更高。结构布局上，差速器壳体采用上下分体式结构，合箱面通过定位销与螺栓紧固，内部型腔与摩擦轮的配合间隙控制在0.2mm以内，既避免摩擦轮转动时出现径向窜动，也不会因间隙过小导致转动卡滞；摩擦轮中心的半轴连接孔采用花键结构，与半轴的配合公差选取H7/h6，保证扭矩传递可靠，拆装维护方便。
