汽车差速器车轮传动总成结构设计

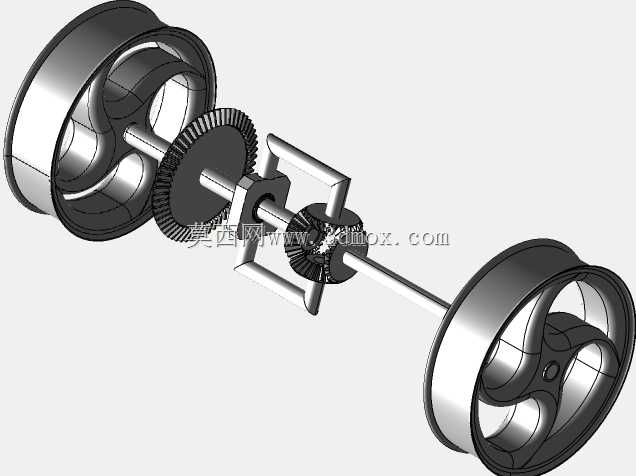

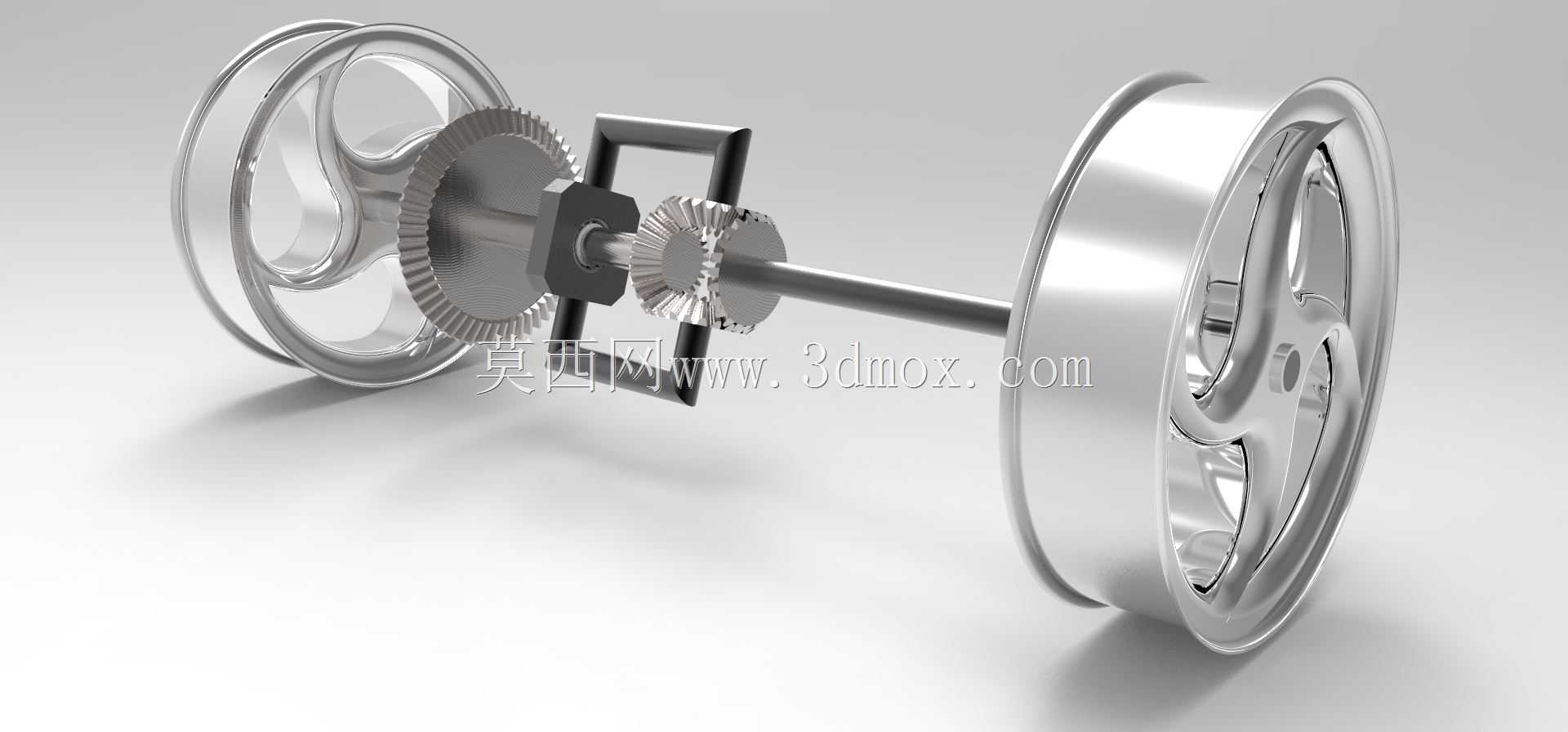

这套差速器与车轮集成的传动结构，主要应用于乘用车辆的驱动桥总成中，承担着将主减速器输出的动力分流至两侧车轮的核心作用，同时允许两侧车轮以不同转速转动，满足车辆转弯、颠簸路面行驶时的轮速差需求，避免轮胎拖滑磨损，保障行驶平顺性与操控稳定性。从结构设计逻辑来看，整套总成围绕半轴为核心承载轴件展开，半轴两端直接连接轮毂轮辋，中部通过差速器壳体与从动锥齿轮配合，主动锥齿轮承接传动轴输入的扭矩，经锥齿轮副减速增扭后输入差速器内部，通过行星齿轮、半轴齿轮的啮合传动，将动力分配给左右半轴。设计过程中重点考量了差速器的安装边界，差速器壳体的安装法兰与主减速器壳体的配合面预留了足够的密封槽位，半轴的轴向尺寸匹配对应车型的轮距参数，轮辋的安装孔位节圆直径、中心孔尺寸完全符合对应规格轮毂的装配标准，无需额外改制即可完成与悬架、制动系统的对接。在功能特性层面，差速器内部的行星齿轮轴采用十字轴结构，四个行星齿轮对称布置，保证扭矩分配的均匀性，锥齿轮副的齿面经过修形处理，降低啮合冲击与传动噪音，半轴采用变截面设计，在满足扭矩传递强度要求的前提下，尽可能降低轴件自身重量，减少簧下质量，提升车辆行驶的减震性能。轮辋部分采用多辐式结构设计，辐条的弧度与厚度经过受力仿真校核，既能够承受车辆满载、急加速、紧急制动时的冲击载荷，也兼顾了旋转过程中的动平衡性能，减少高速行驶时的车轮抖动。整套传动总成的装配逻辑遵循从内到外的层级，先将差速器内部齿轮组件装配入壳，完成轴承预紧调整后压装从动锥齿轮，再穿入半轴与两侧轮毂轮辋连接，所有配合面的公差选择严格遵循机械设计标准，轴承位采用过渡配合保证同轴度，齿轮啮合间隙控制在合理区间，既避免间隙过大导致的传动冲击，也防止间隙过小造成的齿面卡滞、润滑不良问题。实际装车应用中，这套结构能够适配前置后驱、四驱车型的后驱动桥使用，差速器的扭矩分配特性可以满足普通铺装路面的行驶需求，若搭配差速锁结构还可拓展至非铺装路面的越野场景，轮辋的通用接口设计也支持更换不同规格的轮胎，适配不同的使用场景需求。
