CatiaV5锥齿轮参数化设计建模教程

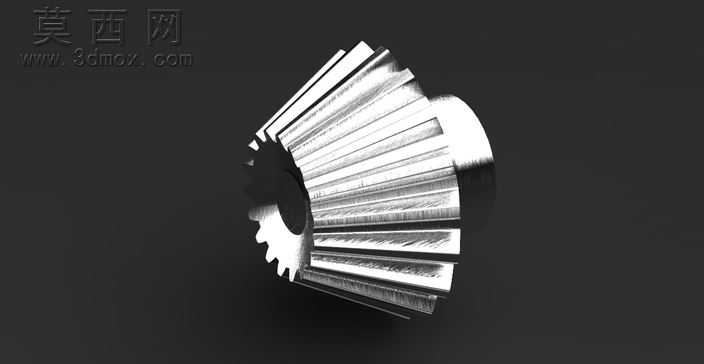

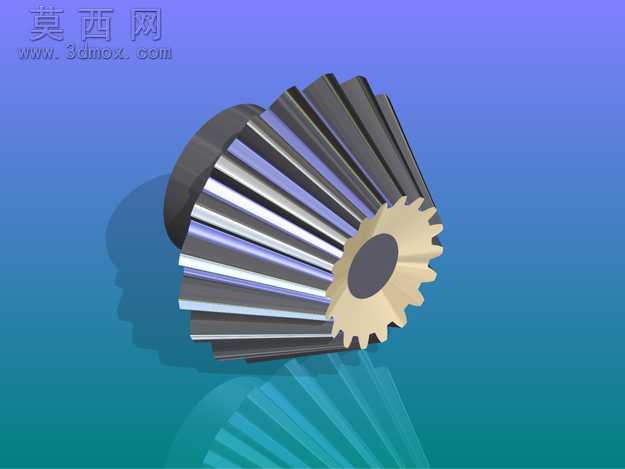

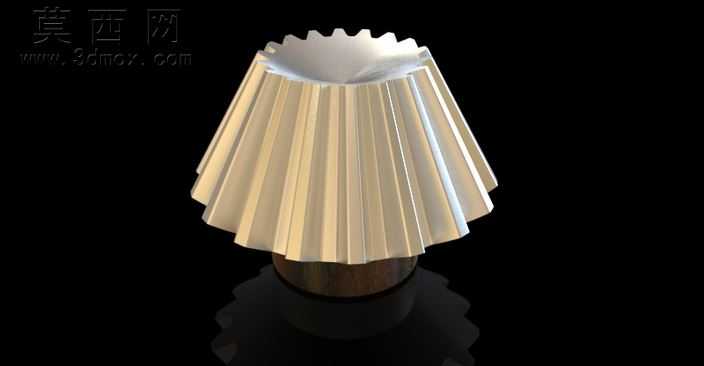

本锥齿轮建模作品依托CatiaV5平台完成全流程参数化设计，建模过程严格遵循直齿锥齿轮的啮合传动原理，从齿坯基础轮廓搭建到渐开线齿形的精准生成，每一步都匹配机械设计手册中锥齿轮的几何参数规范。建模初始阶段先完成锥齿轮分锥角、齿顶高、齿根高、模数等核心参数的定义绑定，通过参数化关联实现后续修改参数即可快速迭代不同规格锥齿轮的效果，无需重复搭建基础特征。齿形部分采用渐开线方程驱动生成齿廓曲线，结合锥齿轮的背锥展开原理完成齿形的空间投影，确保齿面啮合轨迹符合正交传动的接触要求，避免后续装配出现干涉、传动卡滞的问题。渲染环节采用金属材质模拟工业齿轮的加工质感，对齿面做哑光金属处理，轮毂部分添加细微的车削纹理，背景采用渐变蓝调突出锥齿轮的伞状结构特征，光影角度调整至可清晰展示齿形的分布规律与锥面的倾斜角度，让观看者可以直观理解锥齿轮的空间结构。整体模型结构完整，包含轮毂安装孔、定位轴台、轮齿主体、齿顶倒角等全部细节特征，倒角与圆角处理完全匹配实际机加工的工艺要求，没有出现几何破面、特征重叠的建模问题。整个建模流程逻辑清晰，从基准平面搭建到参数关联，再到齿形阵列、细节修饰，每一步都具备可复用性，既可以作为锥齿轮设计的学习参考，也可以直接导出通用格式用于传动机构的虚拟装配、运动仿真，帮助设计者快速掌握锥齿轮的空间建模逻辑，理解正交锥齿轮传动的结构特点，避免传统二维绘图中难以表达空间齿形的问题，为后续的有限元受力分析、加工工艺编制提供精准的三维模型基础。
