道路反光件自动焊接专用设备结构设计

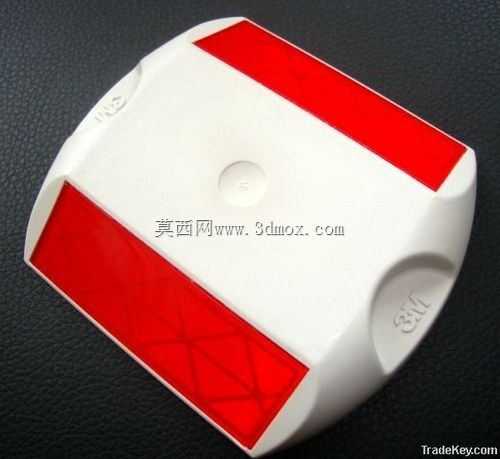

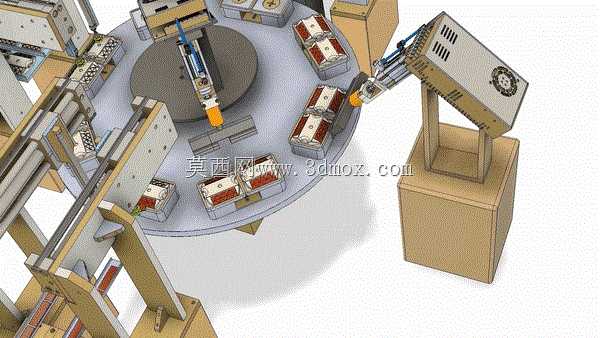

这款转盘式多工位焊接设备，主要面向道路交通安全设施生产场景，专门解决道路反光体上反光片的批量焊接装配需求，适配反光道钉、轮廓标等常见道路反光产品的生产工序，可替代传统人工单工位焊接的作业模式，大幅降低人工操作的重复劳动强度，同时稳定焊接质量的一致性。从结构布局来看，设备采用多工位转盘作为核心载料机构，转盘周向均匀布置多组工件定位工装，每个工装可精准固定待焊接的反光体基座与反光片组件，工位划分覆盖上料、预定位、焊接、冷却、下料全流程，转盘采用间歇式分度传动，转位精度可控制在±0.05mm范围内，确保每个工位停留位置与对应执行机构的对位精度，避免因对位偏差导致的焊接错位、虚焊问题。焊接执行端采用立式可调安装结构，焊头组件配备多轴微调滑台，可根据不同规格反光片的焊接点位，灵活调整焊头的下压行程、焊接角度与作用位置，适配不同尺寸型号的道路反光产品加工需求，无需整体更换工装即可完成小范围的产品规格切换。设备的机架采用方管焊接框架结构，整体安装边界控制在直径1.8米、高度2.1米的空间范围内，对生产车间的场地占用较小，底部配备可调式支撑脚杯，可适应车间地面的不平整工况，调整设备水平度保证转盘运行的平稳性，避免高速转位时出现工件移位。在功能设计上，各工位的执行机构采用模块化设计思路，上料工位预留了自动上料机构的安装接口，可根据产能需求后续升级振动盘自动上料组件，当前结构也可兼容人工上料的作业模式；焊接工位配备焊渣防护挡板，避免焊接过程中产生的飞溅物损伤相邻工位的待加工工件，同时挡板采用快拆结构，方便日常清理焊渣与维护作业；下料工位可配套接料滑槽，焊接完成的工件随转盘转至下料位后，可通过顶出机构将工件推入滑槽，直接流入后续的检验包装工序。从实际应用的角度考虑，设备的气动管路与线路均采用拖链内置排布，避免转盘转动过程中管线拉扯磨损，所有运动副均预留润滑注油点位，方便日常设备保养；工装夹具采用快换式设计，更换不同产品的工装时仅需松开锁紧螺钉即可完成定位装夹，单套工装更换时间可控制在10分钟以内，适配多品种小批量的反光件生产需求。焊接参数可通过控制面板单独调整，针对不同材质的反光片与基座材质，可匹配对应的焊接压力、焊接时间参数，保证焊接强度满足道路反光产品的户外使用要求，避免长期户外使用后出现反光片脱落的问题。
