户外车辆防护用折叠式停车棚结构设计

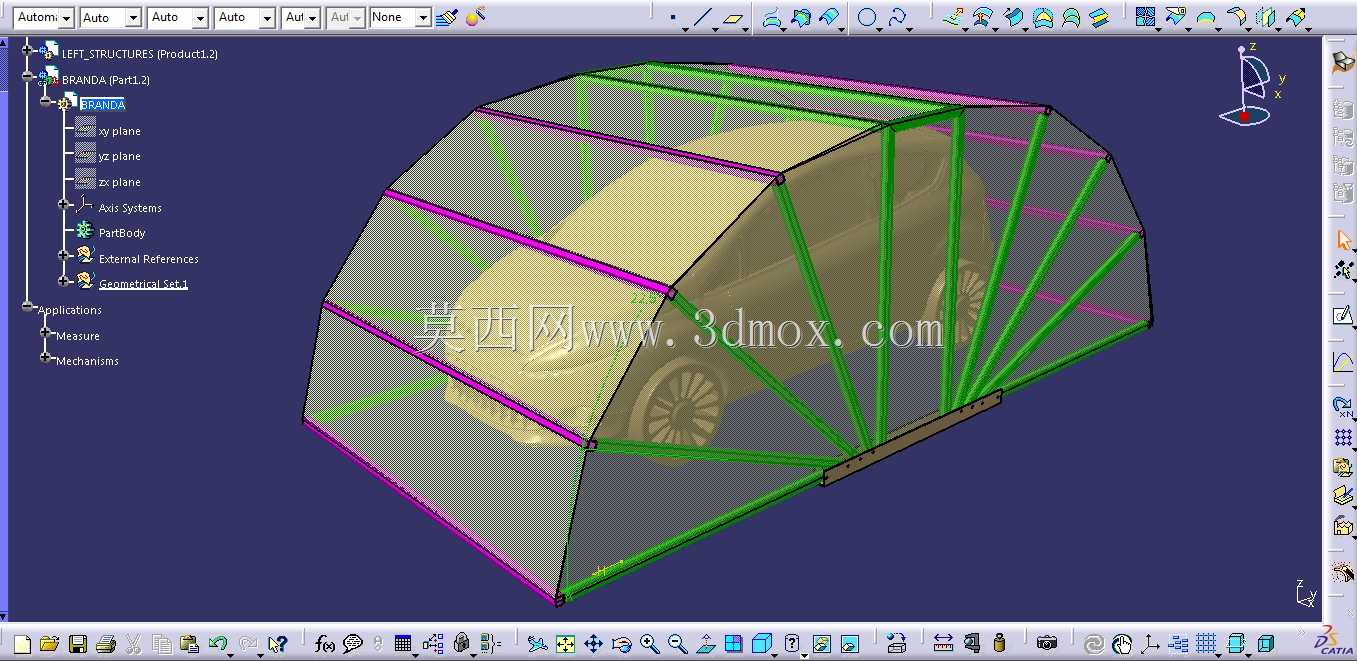

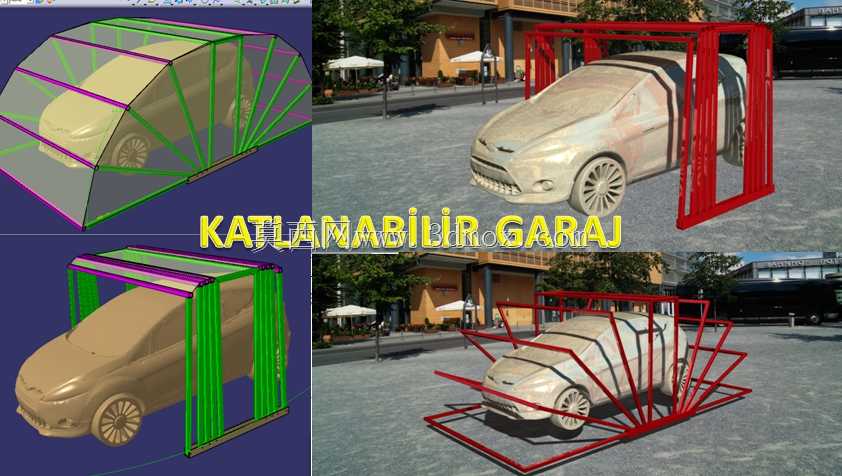

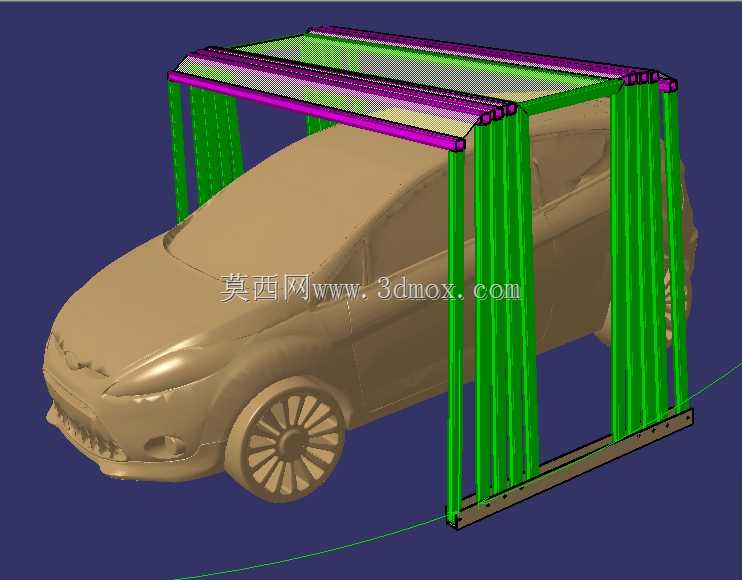

这款折叠式停车防护结构，主要面向老旧小区无固定地下车位、临街临时停车区、郊野自驾临时驻停等场景设计，解决露天停放车辆长期受日晒雨淋、落叶积尘、高空坠物剐蹭的实际痛点。不同于传统固定式车棚需要浇筑基础、占用固定场地的弊端，该结构采用多组平行四边形连杆铰接组成的折叠骨架，完全收拢时整体可贴合地面放置，单组骨架收拢后的厚度不超过15cm，不会占用过多地面通行空间；展开后形成的拱形防护空间，内部净宽度可达1.9m，净高度1.8m，纵深长度4.8m，能够覆盖常规家用A级、B级轿车的整车轮廓，安装时仅需在地面通过膨胀螺栓固定骨架底部的四个铰接支座，不需要大面积硬化场地，在铺装路面、压实泥土地面均可完成固定。

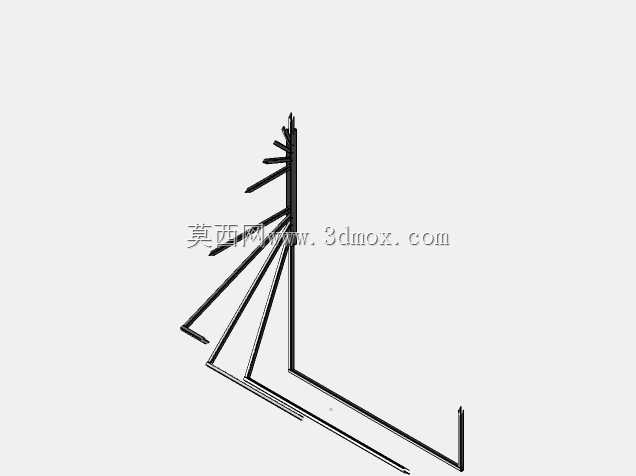

设计过程中优先考虑了骨架的受力合理性，每段连杆采用矩形空心型钢作为基材，铰接点处镶嵌自润滑铜套，避免反复折叠过程中出现铰接卡顿、磨损异响的问题，骨架外侧预留了篷布安装压条槽，可根据使用场景搭配防水牛津布、防紫外线涂银布或者硬质PC耐力板作为外覆层，满足不同区域的抗风、抗冲击需求。结构的折叠动作通过底部的联动拉杆实现，单人即可在1分钟内完成展开或者收拢操作，不需要额外借助吊装、顶升工具，展开后骨架侧边设置有可插拔的定位销，能够锁定骨架的展开形态，避免大风天气下骨架出现意外收拢的情况。

从结构适配性来看，该折叠车库的骨架节数可根据实际停车长度需求增减，单节骨架的宽度为60cm，针对MPV、大型SUV等尺寸更大的车型，可通过调整横向连杆的长度拓展内部净空，不需要重新开模制作整套骨架零件，零部件通用化率可达85%以上，后期维护更换零件的成本更低。考虑到户外使用的防锈需求，所有金属构件表面均做了静电喷塑处理，铰接销轴采用不锈钢材质，能够在沿海高湿、北方冬季融雪剂腐蚀的环境下长期使用，外覆篷布的接缝处做了高频热合封边处理，不会出现雨水渗漏的问题，篷布与骨架的连接点采用万向旋转挂钩，能够抵消大风天气下篷布拉扯对骨架造成的额外扭矩，提升整体结构的抗风等级。
