335F系列单涡轮落水管法兰结构设计

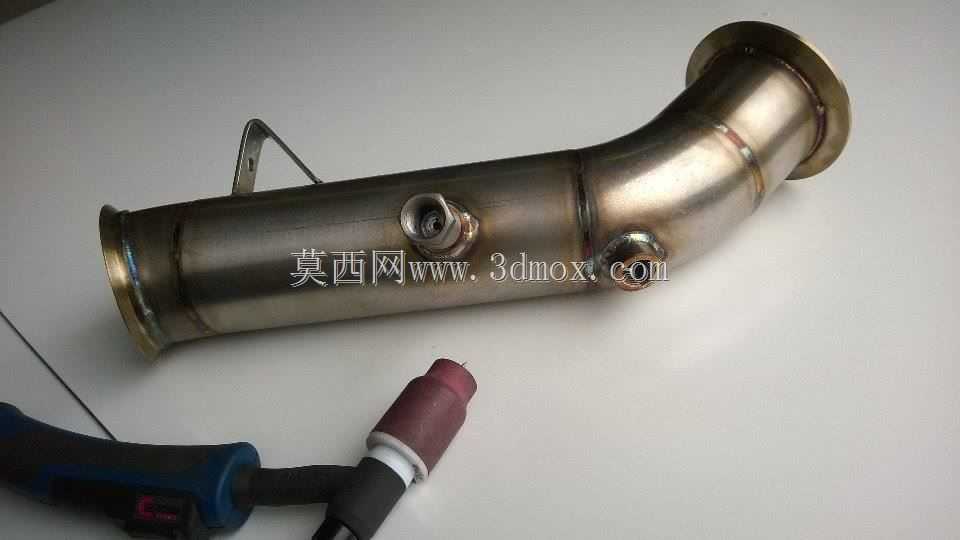

这款落水管法兰结构主要适配单涡轮动力系统的排气通路连接，在动力总成的排气侧布局中，承担涡轮出口与下游排气段的刚性衔接作用，是排气系统中兼顾密封、支撑与流道过渡的核心连接件。从实际装车场景来看，这类弯管式法兰结构需要避让机舱内周边的悬置、线束、冷却管路等部件，因此整体采用变角度弯管构型，避免管路与周边部件产生运动干涉，同时保证排气流出涡轮后能以更小的阻力进入下游排气系统，减少排气背压对涡轮做功效率的影响。结构设计上，两端采用标准法兰盘结构，法兰端面加工有密封贴合面，安装时配合密封垫片可实现高温排气的密封，防止废气泄漏；管身预留的传感器安装接口，可直接适配排气温度、氧传感器的安装需求，无需后期额外开孔改造，接口位置经过角度校准，能保证传感器探头垂直伸入管内流道中心，保证检测数据的准确性。管身附带的固定支耳采用冲压折弯成型，支耳上的安装孔位可通过螺栓与机舱内的固定支架连接，分担法兰连接面的承重，避免车辆运行过程中管路振动导致法兰连接螺栓松动、密封面失效的问题。从安装边界来看，两端法兰的螺栓孔位采用圆周均布设计，可适配对应规格的涡轮出口法兰与下游排气管法兰，弯管的弯曲半径经过流道仿真优化，既保证了管路的避让空间，又不会因弯度过大造成排气紊流；管身整体采用等径设计，壁厚均匀，可承受排气系统的高温脉动载荷，焊接位置均采用满焊工艺，焊后经过打磨处理，减少应力集中点，提升管路的抗疲劳性能。在建模过程中，所有安装孔位、法兰厚度、弯管角度均按照实际装车的空间尺寸进行1:1还原，法兰密封面的平面度、支耳的安装位置公差都参考实际零部件的加工要求进行设定，可直接用于排气系统的布局校核、改装件的开发设计，也可作为同类弯管法兰结构的设计参考，帮助设计人员快速完成排气连接段的结构匹配，减少前期测绘、反复调整安装位置的工作量。
