通用喷气发动机金属安装基座结构设计

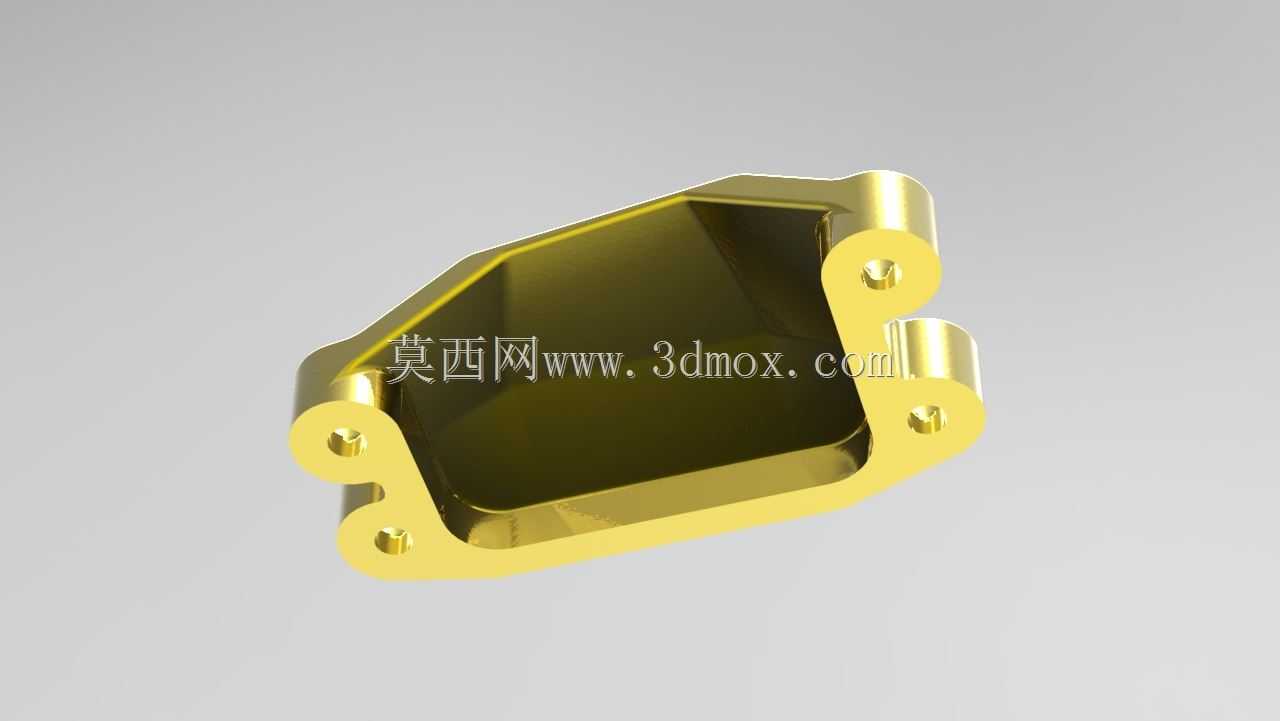

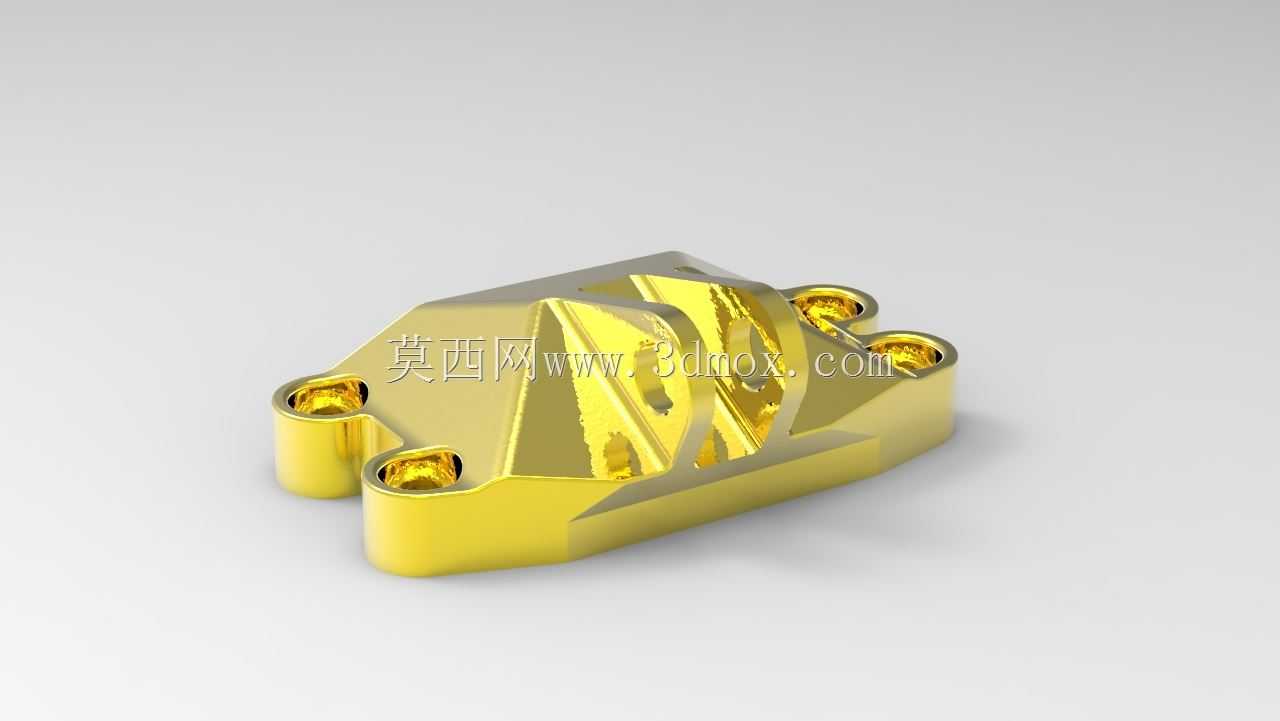

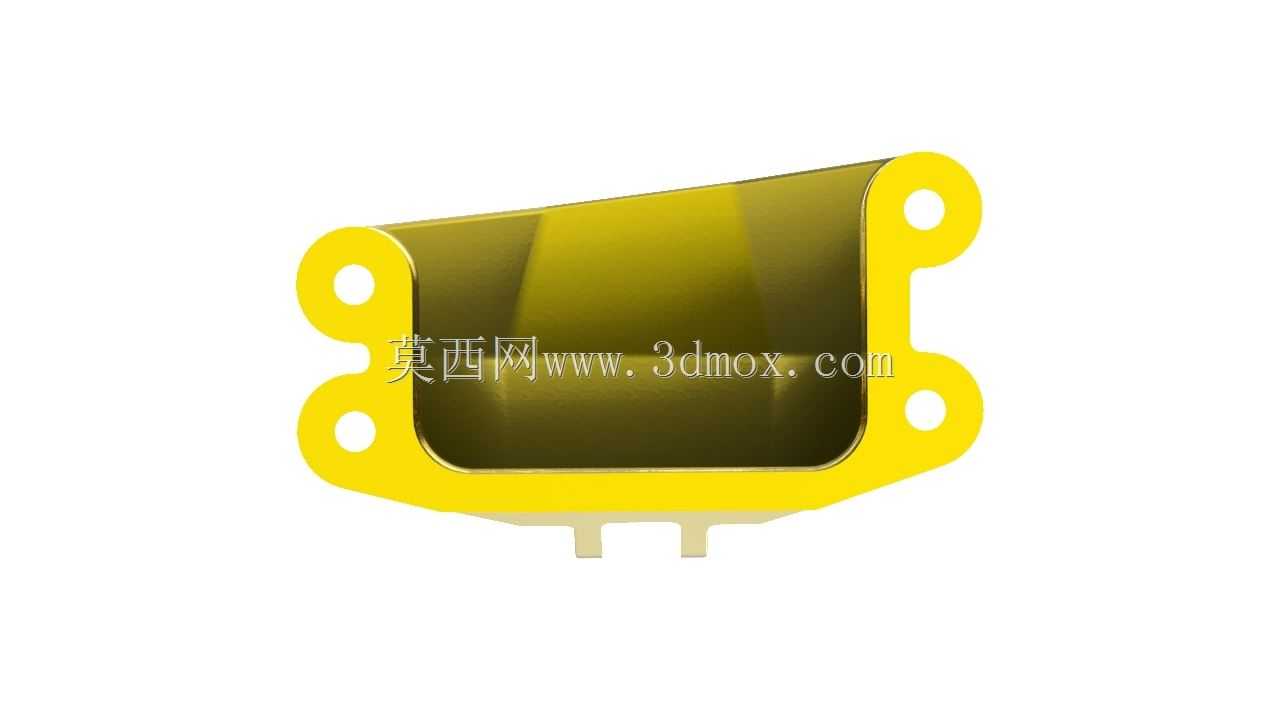

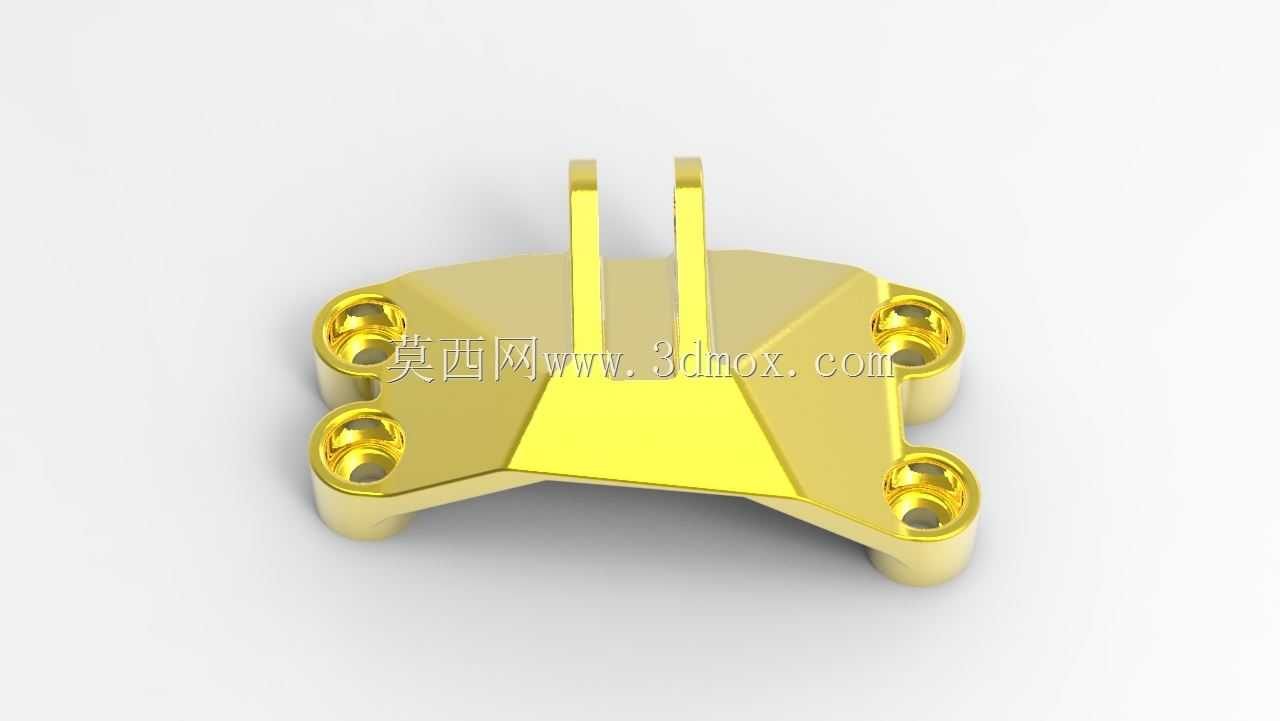

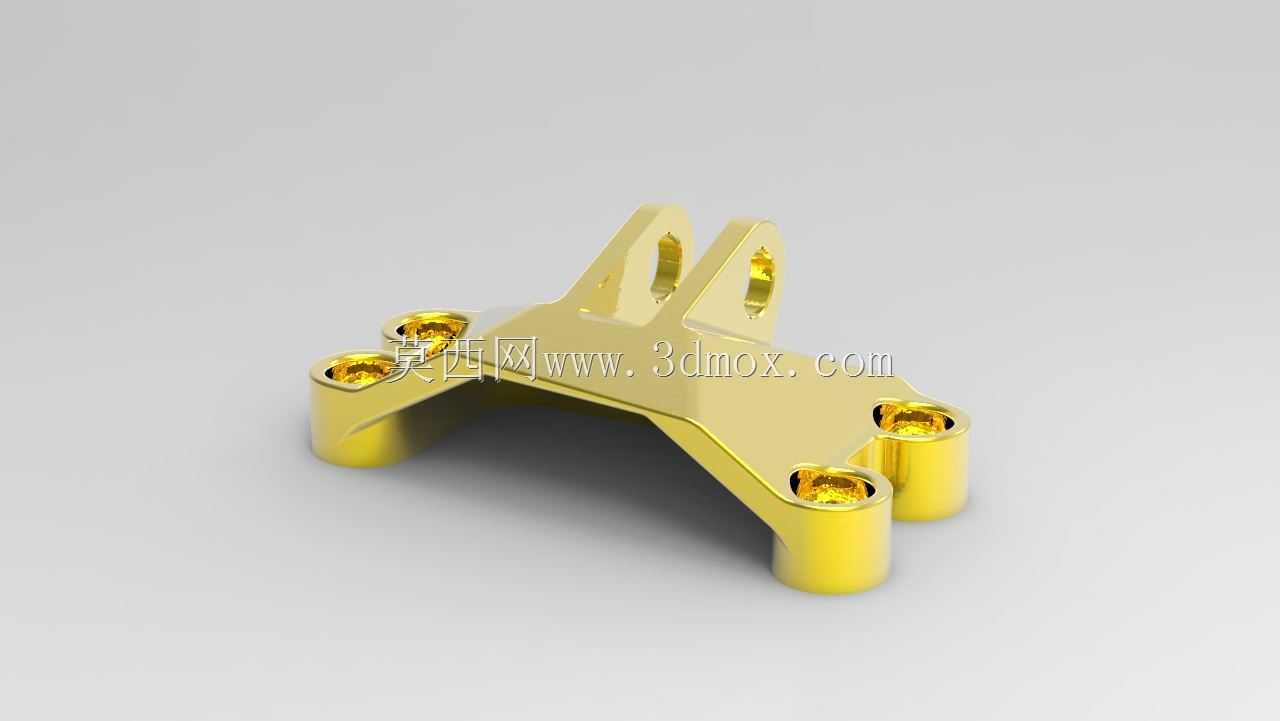

这款构件是喷气发动机外围配套的安装连接基座，在航空动力系统的装配环节承担核心的定位与载荷传递作用，日常运维中也会作为发动机附件的固定承载结构使用，适配多型通用喷气发动机的外围安装需求。从结构设计逻辑来看，整个基座采用一体化铣削成型的构型，主体承载面做了斜向过渡的加强筋结构，没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体重量，符合航空部件轻量化的设计要求。基座上分布的四个带沉孔的安装柱，是核心的连接定位点位，沉孔深度经过精确计算，能够保证连接螺栓安装后端面与基座表面齐平，不会突出干涉周边其他附件的装配，每个安装柱的内孔同轴度公差控制在较高精度区间，避免装配时出现螺栓卡滞、定位偏移的问题。基座的底部安装面做了平面度精整处理，和发动机机匣的贴合面能够实现紧密贴合，不需要额外加装调整垫片就能满足安装密封要求，减少了装配环节的工序复杂度。在实际应用场景中，这类基座不仅会在整机原厂装配时使用，在发动机的大修、附件改装环节也会作为替换备件使用，设计时充分考虑了不同批次发动机的安装公差兼容性，安装孔位的位置度公差预留了合理的适配余量，能够覆盖同系列不同小改款发动机的安装尺寸偏差。从安装边界来看，基座的整体外轮廓没有突出的尖锐结构，所有棱边都做了圆角钝化处理，既避免了装配过程中划伤操作人员，也不会在发动机运行振动过程中产生应力集中导致的结构开裂。基座的主体承载斜面角度经过力学仿真优化，能够将发动机运行过程中产生的横向、纵向振动载荷均匀分散到四个安装点位，不会出现局部应力过载的情况，表面的金属质感处理是为了方便运维人员直观检查表面是否存在裂纹、形变等损伤，不需要额外涂抹覆盖涂层，日常巡检时可以快速排查结构隐患。在三维建模过程中，这类构件的建模重点在于安装点位的坐标精度控制，以及过渡曲面的曲率连续性处理，既要保证结构的力学性能满足工况要求，也要兼顾加工环节的工艺可行性，所有的内转角都预留了标准铣刀的加工圆角，不需要后续做特殊的电加工处理，能够有效降低加工成本，缩短生产交付周期。
